Лазерное 3D-сканирование фиксирует здание или сооружение миллионами точек за несколько часов. Из облака точек строят обмерные чертежи, фасады, разрезы и BIM-модели, проверяют геометрию конструкций и сравнивают построенное с проектом.
Сканер берём, когда объект сложный или большой: фасады с декором, своды, покрытия стадионов, промышленные установки, объекты культурного наследия. Для отдельных точек с высокой точностью по-прежнему точнее тахеометр, поэтому опорные точки сканов привязываем тахеометром – так облако получается в системе координат объекта, а не «плавает».
Из практики. Перед запуском системы мониторинга покрытия «Газпром Арены» выполнили лазерное сканирование покрытия и анализ смещений.
Лазерное сканирование для проектирования и строительства
В запросе укажите конечный результат: облако точек, планы, разрезы, модель или проверка заданных отклонений. Это разные объёмы обработки. Отдельно согласуем систему координат, требуемую детализацию и участки, недоступные для наблюдений. Плотное облако точек не устраняет пропуски за закрытыми поверхностями и не является готовым обследованием состояния конструкций.
Обмерные работы · Обследование зданий
Сравнение фактической геометрии с проектом

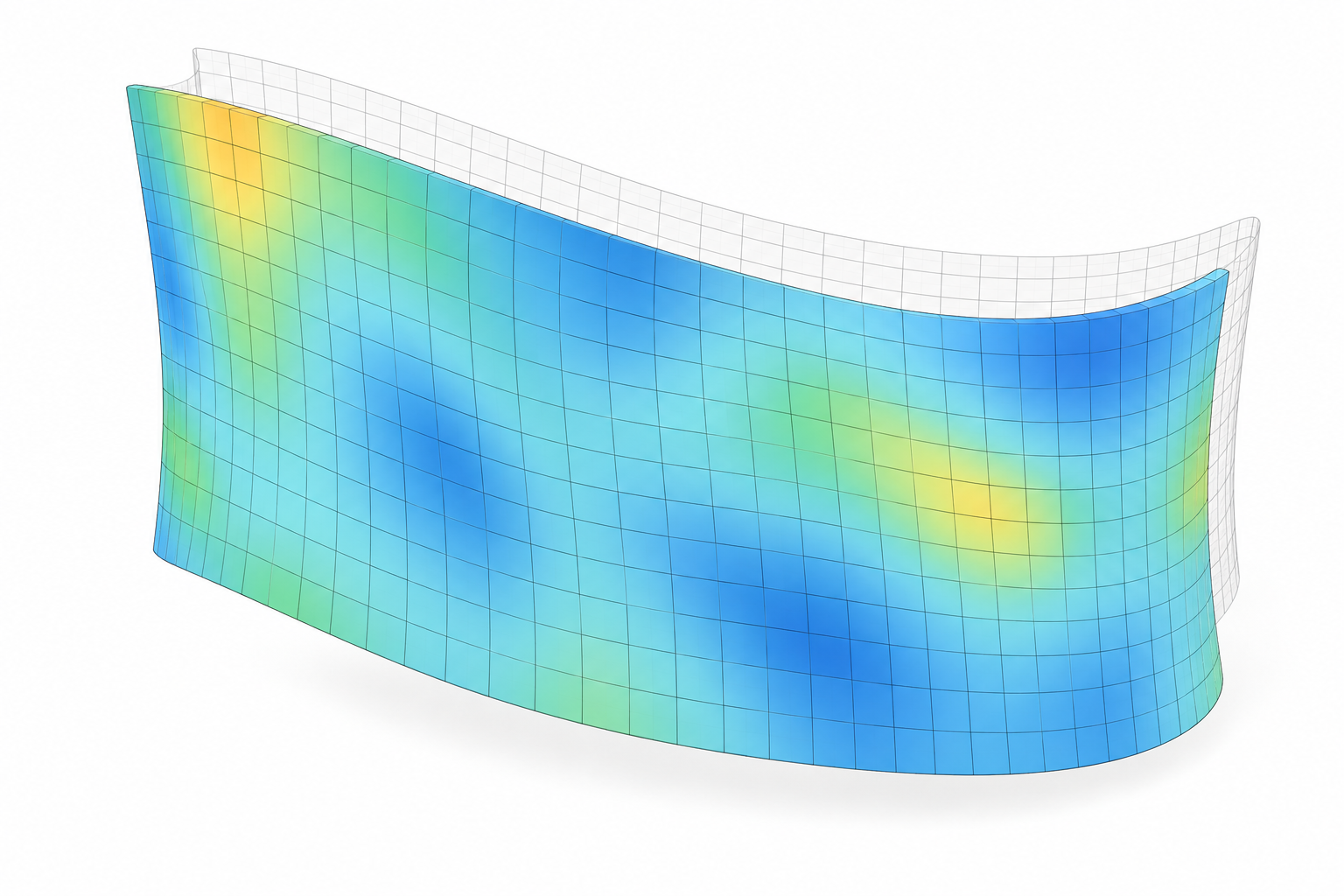

По результатам измерений определяем форму поверхностей и положение конструкций. Сопоставляем их с проектом и показываем отклонения на схемах. Эти данные нужны при подготовке монтажа, ремонта и реконструкции.
В 2013 году ЮСТАС выполняла геодезическое обеспечение лазерного сканирования фасада башни «Эволюция» по заказу ООО «Нева-Технолоджи».
Геодезические работы на башне «Эволюция»
Какой результат нужен после съёмки
Облако точек, обмерный чертёж, модель и ведомость отклонений – разные результаты работы. Перед съёмкой уточняем, какие поверхности должны быть видны и какие размеры заказчик будет использовать при проектировании, реконструкции или контроле.
Лазерное сканирование для обследования зданий
Перед реконструкцией или ремонтом сканирование помогает получить геометрическую основу: положение доступных поверхностей, сечения и размеры сложных участков. Состав чертежей и модели согласуем с проектировщиком до съёмки.
Съёмка и контроль основы
Определяем позиции сканирования, систему координат и способ связи станций. Проверяем достаточность покрытия: стекло, блестящие поверхности, закрытые зоны и движение людей могут ограничивать данные. Контрольные измерения помогают оценить согласованность полученного массива.
Нормативная основа работ
Нормативную основу выбирают по результату съёмки: строительный контроль, обмеры для обследования или измерение изделия. Само облако точек не определяет допустимые отклонения.
Область применения и пояснения
- СП 126.13330.2017 Геодезические работы в строительстве – актуализированная редакция СНиП 3.01.03-84. Применяется к геодезическому обеспечению строительства и реконструкции.
- ГОСТ 31937-2024 Обследование и мониторинг технического состояния зданий и сооружений в области применения стандарта.
Стоимость лазерного сканирования: что влияет на расчёт
Для расчёта стоимости нужны площадь или габариты объекта, адрес, фотографии и описание результата. Сканирование фасада, обмеры помещений и измерение сложных конструкций требуют разного числа позиций и объёма обработки.
- Доступ: высота, работающие цеха, ограниченные проходы и время допуска на объект.
- Точность: какие размеры и отклонения предстоит определять, нужна ли привязка к существующей геодезической основе.
- Результат: зарегистрированное облако точек, планы и разрезы, трёхмерная модель или ведомость отклонений.
- Детализация: какие элементы необходимо отобразить, какие сечения подготовить и в какой программе будут использоваться данные.
- Сроки: график полевых работ, этапы передачи и проверки материалов.
В предложении согласуем состав съёмки и камеральной обработки, форматы выдачи и стоимость. Если технического задания пока нет, начните с планов и описания задачи.
Облако точек, обмерные чертежи или BIM-модель
Облако точек сохраняет измеренную геометрию доступных поверхностей. Оно подходит для дальнейших сечений, измерений и моделирования.
Обмерные планы и разрезы нужны, когда проектировщику требуются конкретные размеры, отметки и сечения. Их состав задают до начала обработки.
3D- или BIM-модель требует отдельного моделирования по облаку точек. Заранее согласуем элементы, детализацию и структуру данных: само сканирование не создаёт готовую информационную модель.
Схемы отклонений показывают разницу между измеренной и проектной геометрией. Для их подготовки нужны проектные данные и критерии сравнения.
Где применяем
Обмеры помещений и сложных конструкций, фиксация геометрии тоннелей, сопоставление фактического положения с проектом. В архиве ЮСТАС есть задача определения деформации тоннеля соединительной ветви в депо «Солнцево» по результатам лазерного сканирования.
Что получает заказчик
- Планы и разрезы с необходимыми размерами
- Схемы отклонений от проектной геометрии
- Облако точек или трёхмерную модель, если они предусмотрены заданием
- Отчёт с результатами измерений
Состав материалов и форматы файлов согласуем до начала работ, чтобы проектировщик мог использовать их в своей задаче. ## Организация работ Часть задач выполняется совместно с профильными партнёрами; состав команды, ответственность и форматы передачи данных фиксируются в задании. Для оценки нужны площадь или габариты, планы, назначение обмеров и требования к точности.
Дополнительные задачи направления
Практика и следующий шаг
Укажите в форме описание объекта и требования к результату. Состав работ и стоимость определим после изучения исходных данных.
Обсудить сканирование объекта · Контакты ЮСТАС
Сканирование исторического квартала
Комплекс зданий «Известий»: пример съёмки фасадов и интерьеров с подготовкой цифровой основы для реставрации и реконструкции.
Лазерное сканирование: объекты ЮСТАС
- Архангельское: лазерное сканирование Колоннады
- Велл Хаус: лазерное сканирование конструкций
- Отрадная, 2Б: лазерное сканирование бизнес-центра
- Памятник Тарасу Шевченко: лазерное сканирование
- Газпром Арена: лазерное сканирование покрытия
- Мегаспорт: лазерное сканирование покрытия
- Лазерное сканирование тоннелей передвижным комплексом
- Лазерное сканирование стенда Лавочкина
Стоимость по вашему заданию
Как подготовить данные и запросить расчёт. Укажите объём, условия доступа и нужный результат.
Вопросы и ответы
Заменяет ли облако точек обследование конструкций?
Облако точек описывает геометрию доступных поверхностей. Для оценки состояния нужны также сведения о материалах, соединениях, дефектах и нагрузках. Объём обследования определяют отдельно по задаче.
Можно ли получить только планы и разрезы?
Да. В задании указывают нужные сечения, точность, детализацию и формат чертежей. Передачу облака точек и создание модели согласуют отдельно.
Как подготовить объект к сканированию?
Обеспечить доступ, согласовать маршрут и по возможности освободить нужные поверхности от перекрывающих предметов. Движущиеся люди и техника могут создавать помехи. Недоступные зоны и условия дополнительных посещений фиксируют до съёмки.
Какая плотность точек нужна для моей задачи?
Её выбирают по размеру деталей, которые нужно различить, расстояниям и требуемому результату. Плотность не равна точности: важно также качество регистрации станций и контроль основы. Параметры съёмки определяют до выезда.
Можно ли сканировать при искусственном освещении?
Для многих лазерных сканеров это обычное условие работы. Освещение влияет прежде всего на качество цветных фотографий; возможность измерений также зависит от прибора и свойств поверхностей. Стекло, блеск и закрытые зоны могут ограничивать результат независимо от света.
Чем сканирование отличается от фотограмметрии?
Лазерный сканер измеряет расстояния до поверхностей, а фотограмметрия восстанавливает геометрию по изображениям. Выбор зависит от объекта, требуемой точности, текстуры, освещения и доступа. Методы можно сочетать при общей системе координат и контроле результата.
