Контроль деформаций тоннеля в депо Солнцево

Соединительная ветвь в депо «Солнцево» Московского метрополитена. Задача ЮСТАС - определение деформации тоннеля по результатам лазерного сканирования. Заказчик - АО «Мосинжпроект», период работ - 2019 год.

В карточке проекта указаны Leica TS60 и MS60. В архиве сохранены фотографии полевых работ и пространственные материалы тоннеля. Сканирование позволяет рассматривать поверхность по множеству точек, а геодезическая привязка связывает измерения в общей системе координат.

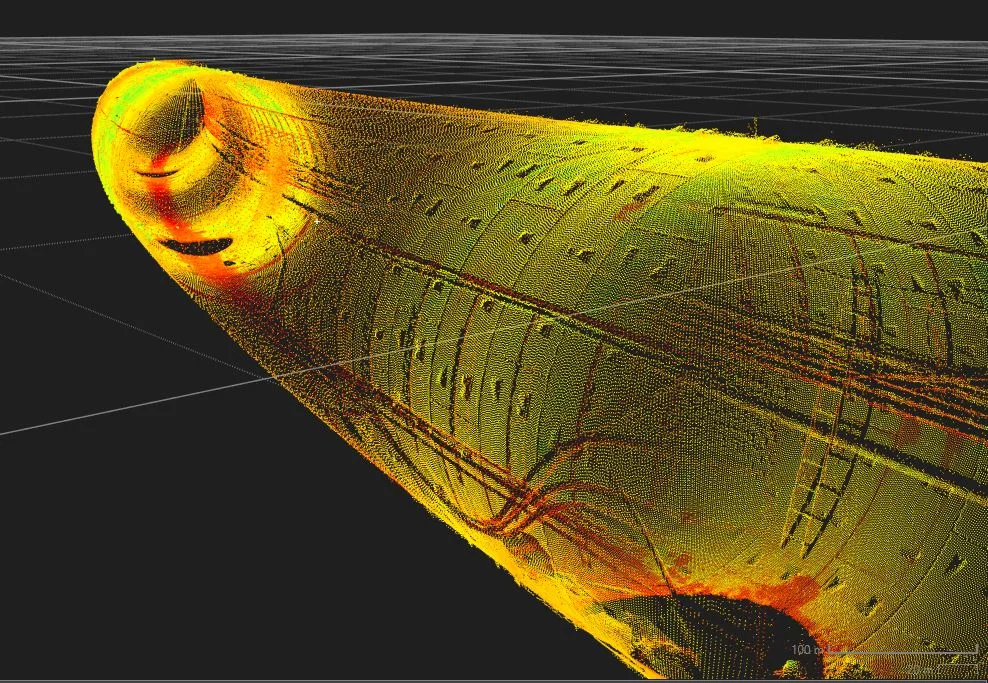

Цветовая модель помогает увидеть распределение различий, однако вывод о деформации зависит от выбранной базы сравнения. Это могут быть предыдущий цикл или согласованная проектная геометрия. Ошибку совмещения облаков необходимо отделять от изменения самой конструкции.

До выезда согласуем участок тоннеля, доступное время работ, основу, исходную модель и формат требуемого результата. В опубликованной карточке не приводятся закрытые ведомости отклонений и нормативные пределы конкретного объекта.
