«Газпром Арена»: сканирование покрытия, нулевой цикл и ежегодные наблюдения

Стадион в Санкт-Петербурге, прежнее название – «Зенит Арена».

Сканирование покрытия

Лазерное сканирование конструкций покрытия и анализ существующих смещений перед созданием и внедрением автоматизированной системы мониторинга. Результат – облако точек элементов покрытия.

Для большепролётного покрытия это способ описать положение протяжённых элементов целиком, а не по отдельным точкам, выбранным заранее.

Нулевой цикл и ежегодные наблюдения

Перед установкой автоматизированной системы выполнен нулевой цикл наблюдений. Дальше – ежегодные циклы с привязкой к опорной сети.

Автоматика не отменяет ручной работы, а опирается на неё. Нулевой цикл задаёт отметки, от которых система потом считает всё остальное. Ежегодная привязка к опорной сети проверяет, что сама система не уехала вместе с конструкцией: датчик, закреплённый на здании, движется вместе со зданием и об этом не сообщает.

Без этих двух ручных работ непрерывный поток данных показывает изменения относительно неизвестно чего. Красивые графики при этом остаются красивыми.

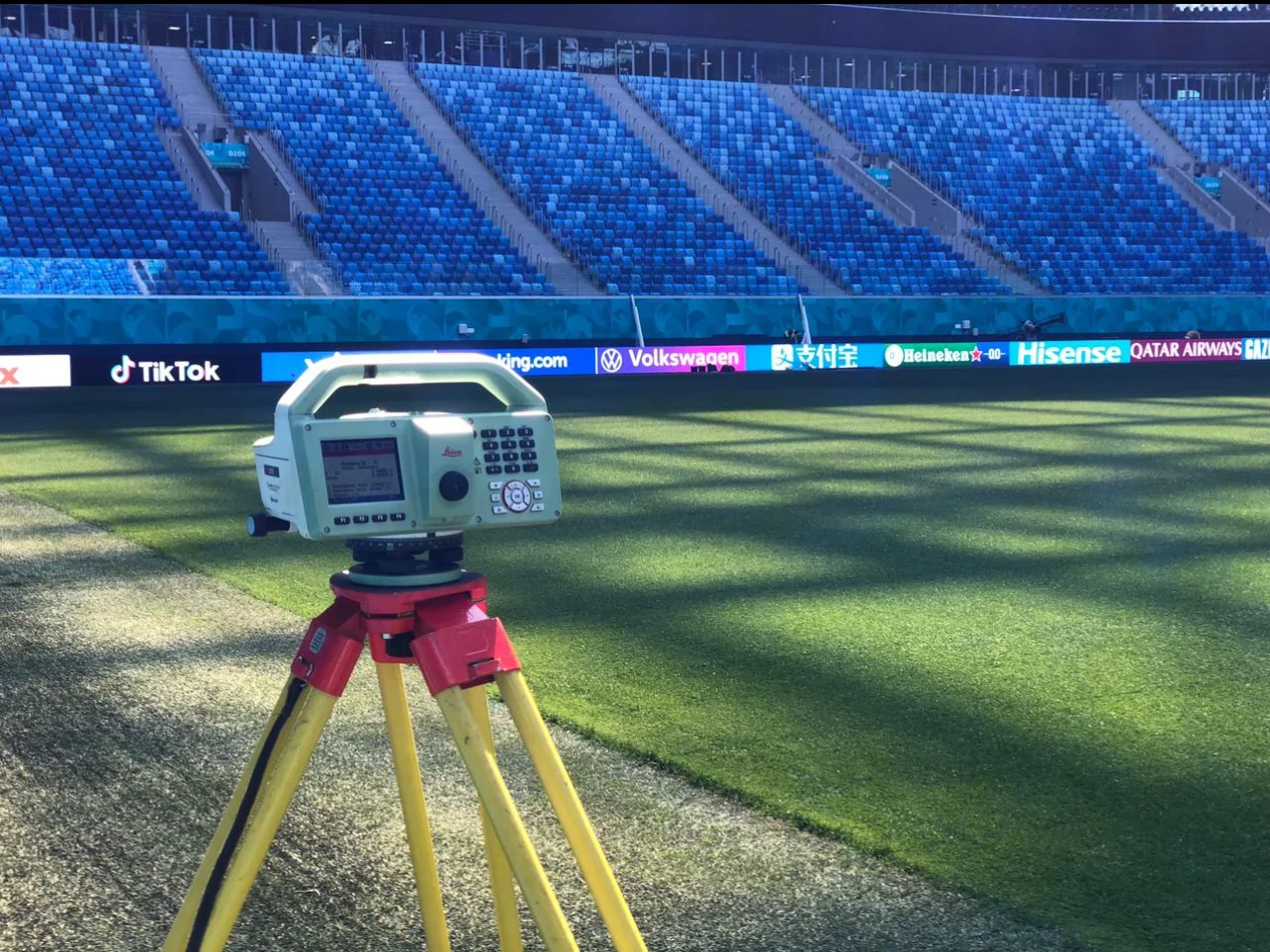

Нивелирование на поле

Сканирование и нивелирование решают разные задачи и друг друга не заменяют: сканирование описывает форму поверхностей, нивелирование даёт высоты отдельных точек с точностью, которой у сканера нет. Что из этого нужно, определяет программа работ.

Что спросить у подрядчика

Когда вам предлагают автоматизированный мониторинг, спросите две вещи: как выполнен нулевой цикл и с какой периодичностью система привязывается к опорной сети. Ответы говорят о качестве системы больше, чем марка датчиков.
