Мегаспорт: лазерное сканирование покрытия

Ледовый дворец «Мегаспорт» на Ходынском бульваре, 3 в Москве.

Что делали

Лазерное сканирование покрытия для определения пространственных точек пересечения опорных балок.

Почему именно точки пересечения

Проектировщику нужна не поверхность целиком, а узлы: где сходятся оси балок и насколько это расходится с расчётной схемой.

Эти точки нельзя измерить напрямую – они лежат внутри конструкции. Их получают, построив оси по отсканированным поверхностям и пересекая их между собой.

Поэтому перед съёмкой договариваются, какие именно оси, поверхности и точки должны попасть в результат.

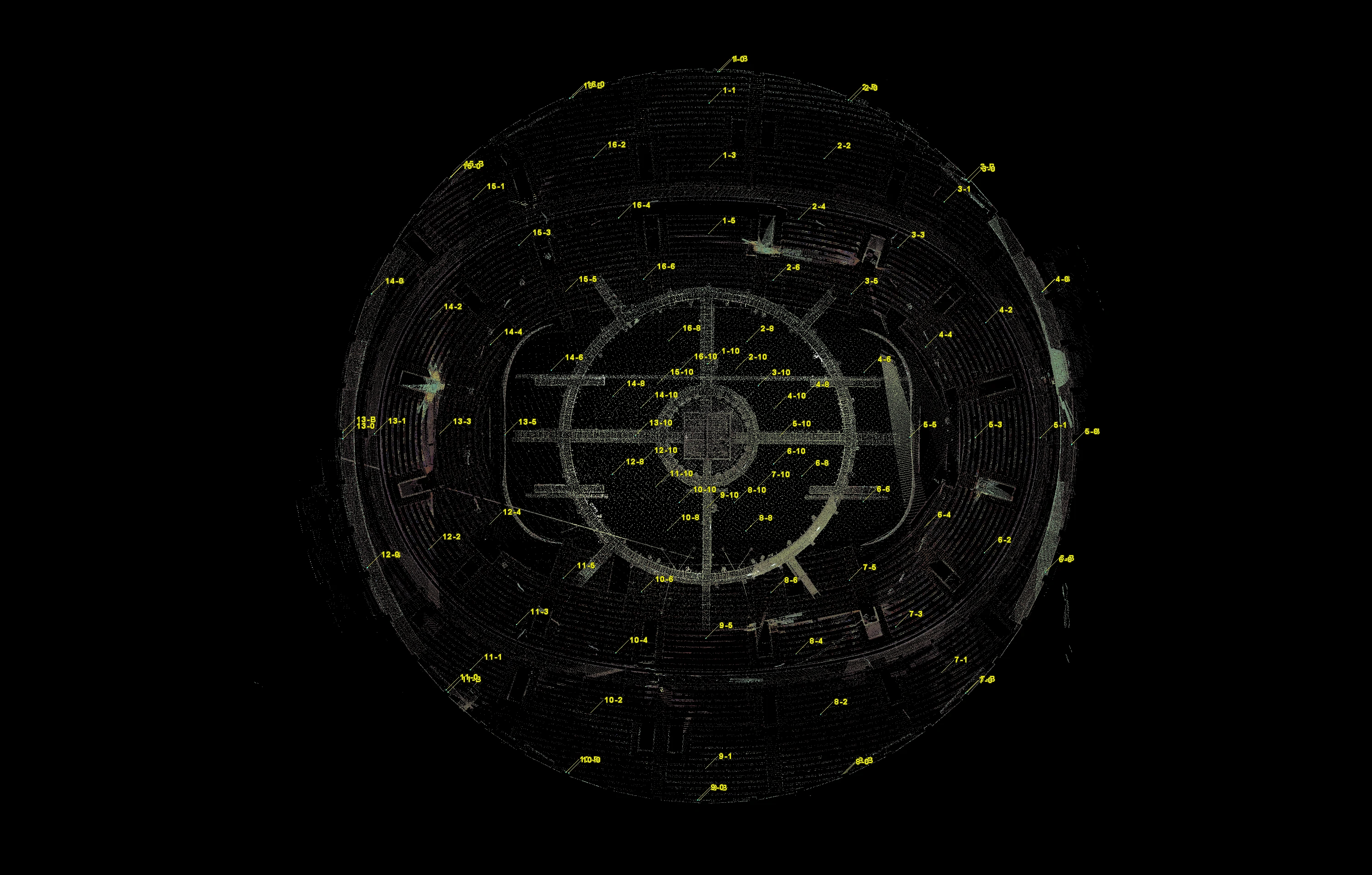

Открыть цветное облако точек в полном размере · Открыть схему с обозначениями
