Лазерное сканирование усадьбы Архангельское
Сохранить фактическую геометрию в обмерных материалах
Исторические здания часто имеют сложные поверхности, отклонения от симметрии и изменения, которых нет в архивных чертежах. Перед проектированием важно получить данные о том состоянии, которое существует на момент съёмки.

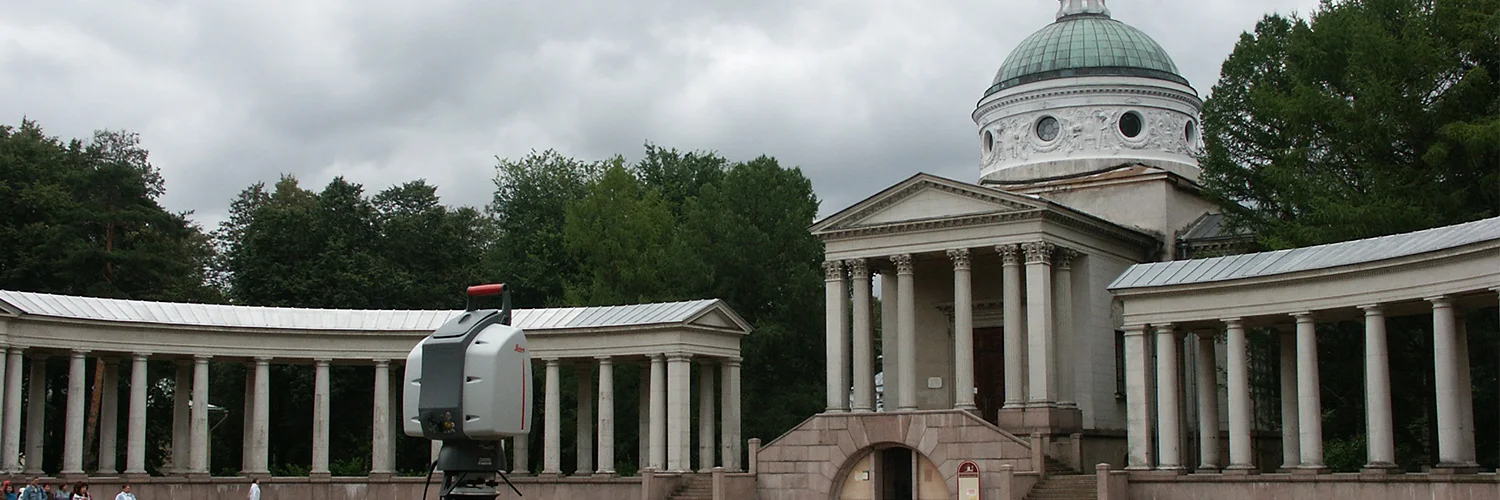

ЮСТАС выполняет лазерное сканирование и обмеры архитектурных объектов в согласованном объёме. В архиве есть фотография сканирования усадьбы Архангельское. Для каждого нового задания уточняем участки, требуемую детализацию и назначение материалов.
Что можно получить
Облако точек доступных поверхностей, планы, разрезы, фасады и геометрические данные отдельных элементов. Если нужны модели, их состав и правила построения определяем заранее. Для мелкого декора пригодность метода и необходимую детализацию оценивают отдельно от обмеров здания в целом.
Фактическую кривизну и отклонения следует отличать от идеализированной геометрии. В задании указывают, какие особенности необходимо сохранить на чертеже, чтобы модель не скрыла существенные для проектировщика различия.
Как готовим съёмку
Согласуем доступ с ответственным за объект, определяем позиции сканирования и способ связи станций. Учитываем видимость поверхностей, работу посетителей и персонала, освещение и ограничения на размещение оборудования. Способы закрепления целей согласуют с учётом сохранности отделки.
После съёмки объединяем данные и проверяем их согласованность. Недоступные участки и зоны с недостаточными данными обозначаем. Дополнительные измерения планируем по тому, какие сведения действительно нужны для дальнейшей работы.
Результат для проектировщика
Материалы передаём в согласованных форматах с указанием системы координат, даты и охвата. При повторной съёмке можно сопоставлять геометрию выбранных участков, если обеспечена общая основа. Для регулярного наблюдения изменений предусмотрен мониторинг деформаций.
Нормативная основа работ
Обмерная съёмка фиксирует геометрию объекта. Эти нормы применяют к соответствующим измерительным и обследовательским задачам; задание органа охраны и требования к сохранению конкретного объекта рассматривают отдельно.
Область применения и пояснения
- ГОСТ 31937-2024 Обследование и мониторинг технического состояния зданий и сооружений в области применения стандарта.
- СП 126.13330.2017 Геодезические работы в строительстве – актуализированная редакция СНиП 3.01.03-84. Применяется к геодезическому обеспечению строительства и реконструкции.
Вопросы и ответы
Можно ли сканировать скульптуру или декор?
Да, задачу рассматриваем по размерам, материалу и требуемой детализации. Выбираем метод, позволяющий измерить доступные поверхности.
Нужно ли касаться объекта?
Основную съёмку можно организовать дистанционно. Любые крепления, маркировку и подготовку поверхности согласуют с ответственными за объект.
Что выбрать: облако точек или модель?
Облако сохраняет измеренные данные, модель требует дополнительной обработки. Выбор зависит от задач обмеров, реставрации или документирования.
Можно ли получить чертежи деталей?
Да, если указаны нужные элементы, масштабы и формат результата. Недоступные участки обозначаем в материалах.
Кто обеспечивает доступ к объекту?
Порядок доступа и допустимые действия согласуем с владельцем или ответственным представителем до выезда.
От чего зависит стоимость?
От размеров и сложности формы, условий доступа, детализации и состава обработки. Для расчёта нужны фотографии и требования к результату.
