Проектор рисует лазером контур из CAD прямо на оснастке или детали. Рабочий видит, куда класть слой ткани, где сверлить, куда ставить кронштейн или вести кабель. Шаблоны и плазы больше не нужны, а порядок операций задаёт программа.
МАЯК Оптимум проецирует с расстояния от 1,5 до 12 м. Точность позиционирования ±0,25 мм на дистанции 4 м, ширина линии 0,5 мм на 3 м. Лазер зелёный (520–532 нм) – на нём глаз лучше всего различает линию, номинальная мощность не более 1 мВт.
Характеристики
| Параметр | МАЯК Оптимум |
|---|---|
| Дистанция проецирования | 1,5–12 м |
| Точность на 4 м | ±0,25 мм |
| Ширина линии на 3 м | 0,5 мм |
| Рабочий / предельный угол развёртки | 60° / 80° |
| Лазер | зелёный, 520–532 нм, не более 1 мВт |
| Фокусировка | автоматическая и ручная |
| Масса, защита | 8 кг, IP54 |
| Потребление | менее 60 Вт |
Программа
Одна станция управляет до 20 проекторов, если изделие большое или сложной формы. Программа распределяет зоны проецирования, строит контуры и их последовательность по CAD-модели, показывает положение проекторов в 3D. Форматы: .stp, .igs, .dxf, .CATpat, .ply, .dat, .txt, .csv, .xyz. Профили доступа – оператор и администратор.
Где применяют
- Послойная выкладка изделий из полимерных композиционных материалов.
- Разметка под покраску, сверление и монтаж, разметка заготовок для ручного раскроя.
- Сборка сварных конструкций, прокладка кабелей, труб и тяг.
- Раскладка деталей после станка и режущего плоттера.
- Разметка и позиционирование элементов ЖБИ.
Проекция чертежей лазером

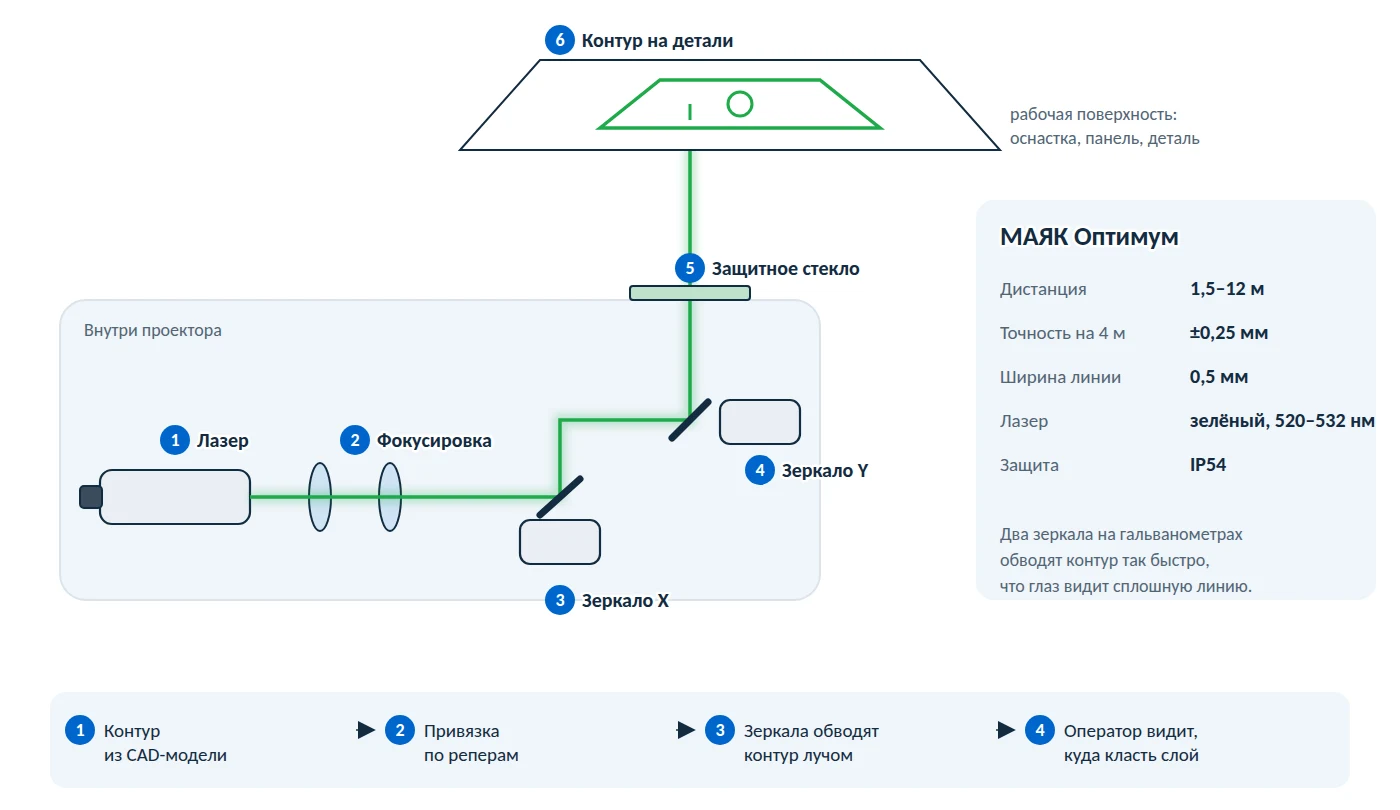

Лазерный проектор показывает чертёж прямо на изделии: контур выкладки, место детали, линию реза или разметки. Оператору не нужны шаблоны и рулетка: он кладёт материал по светящемуся контуру. По данным производителя МАЯК проецирует на расстоянии 1,5–12 м с точностью позиционирования ±0,25 мм на 4 м. Перед работой проектор привязывают к изделию по опорным точкам, поэтому контур ложится туда, где он задан в CAD.
Как выбрать лазерный проектор МАЯК
Привязка и контроль
Привязку проектора к изделию и проверку оснастки можно сделать лазерным трекером – это наша основная работа. Проектор показывает, куда ставить; фактическую геометрию после сборки проверяют измерениями.
Вопросы об оборудовании
Какую область покрывает один проектор?
Рабочий угол развёртки 60°. С высоты 4 м это примерно участок 4,6×4,6 м. Для больших изделий ставят несколько проекторов – до 20 на одну станцию управления.
Проецирует ли он на кривую поверхность?
Да. Проектор строит контур по 3D-модели, поэтому линия ложится туда, где она должна быть на кривой оснастке.
Как проектор узнаёт, где лежит деталь?
По реперным точкам на оснастке. Проектор находит их и пересчитывает контур под фактическое положение изделия. Привязку и проверку оснастки можно сделать лазерным трекером.
Безопасен ли лазер для глаз?
Номинальная мощность излучения не более 1 мВт. Класс лазера и правила работы указаны в руководстве; смотреть в луч нельзя.
Нужен ли тёмный цех?
Нет, зелёная линия видна при обычном освещении. На блестящих и тёмных поверхностях видимость лучше проверить на месте.
Как узнать стоимость и срок поставки?
Пришлите модель, количество, нужную комплектацию и срок. В предложении укажем стоимость, состав, условия оплаты и поставки. Наличие на складе и срок не следует определять только по карточке каталога.
Какие документы входят в поставку?
Паспорт, руководство и другие документы уточняем по позиции. Для средств измерений отдельно проверяем требования к поверке или калибровке и документы конкретного прибора. Не каждая принадлежность является самостоятельным средством измерений.
Как согласовать обучение и поддержку?
Укажите, нужна ли первичная настройка, обучение работе или помощь с действующим комплектом. Возможность, исполнителя и объём этих работ уточняем до покупки. Условия гарантии, ремонта и поддержки фиксируем в предложении и договоре.
Исполнения и характеристики
Сравнивайте рабочую зону, комплектацию и условия применения выбранного исполнения
МАЯК Оптимум · артикул по запросу
| Дистанция проецирования | 1,5–12 м |
|---|---|
| Точность позиционирования на 4 м | ±0,25 мм |
| Ширина луча на 3 м | 0,5 мм |
| Цвет / длина волны | Зелёный, 520–532 нм |
| Выходная мощность излучателя | не более 5 мВт |
| Номинальная мощность излучения | не более 1 мВт |
| Фокусировка | Автоматическая / ручная |
| Рабочий угол развёртки | 60° |
| Предельный угол | не более 80° |
| Степень защиты | IP54 |
| Мониторинг температуры | Встроенный |
| Масса корпуса | 8 кг |
| Потребляемая мощность | менее 60 Вт |
| Станция управления | до 20 проекторов |
