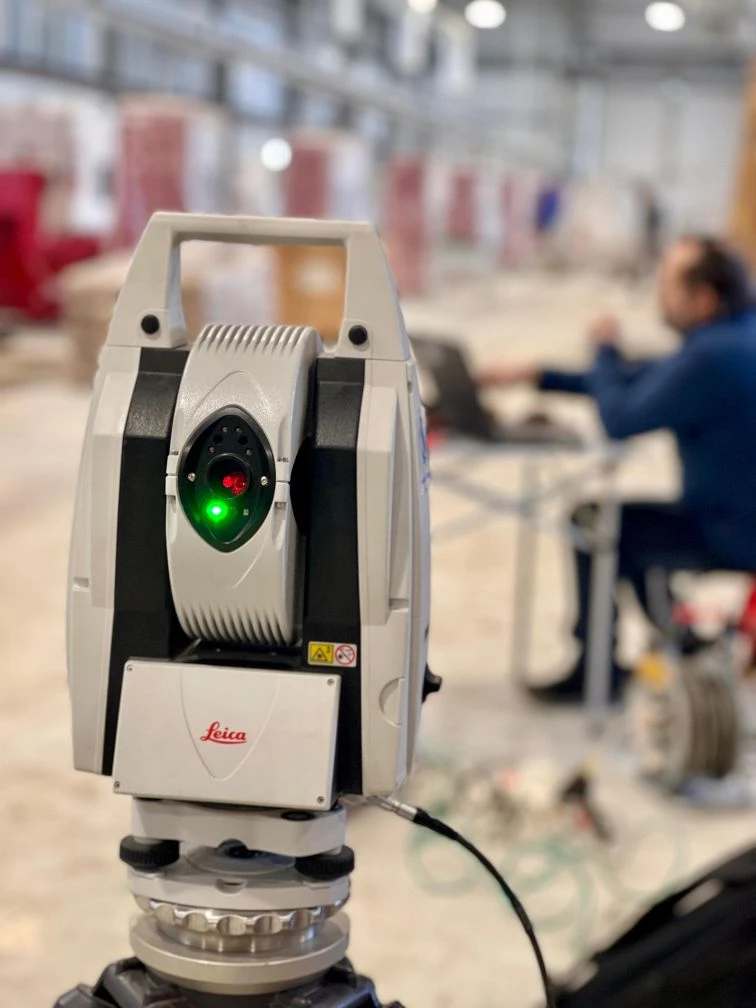

Высокоточные измерения лазерным трекером
Измеряем геометрию деталей, стендов и промышленного оборудования.Проверяем положение осей, направляющих и посадочных мест по чертежу или CAD-модели.
Лазерный трекер нужен там, где тахеометра уже не хватает: крупные детали, стапели, направляющие, прессы, роботы. Трекер следит за отражателем и даёт его координаты в пространстве, а программа сравнивает их с чертежом или CAD-моделью. На выходе получается карта отклонений: где и на сколько изделие отличается от проекта.
Скажем честно: трекер не волшебная палочка. Результат определяет не столько прибор, сколько методика: как закреплена основа, сколько перестановок, как учтена температура изделия и цеха. Поэтому сначала мы выясняем, что именно вы хотите узнать, и только потом составляем схему измерений.
Из практики. Калибровали промышленного робота KUKA трекером Leica AT402. Проверяли направляющие стенда: два отражателя на каретке, контроль основы и оценка отклонений от плоскости. Измеряли архитрав пресса в единой системе координат. А если вашей команде нужен свой трекер, поставляем АПЕКС АЛЬТАИР и API и помогаем выбрать исполнение.
СОСТАВ РАБОТ
Как выполняем работы
Работаем при монтаже, выверке и проверке оборудования. Перед выездом изучаем чертежи и допуски, определяем базы и контрольные точки. На площадке измеряем координаты, рассчитываем отклонения и при необходимости повторяем контроль после регулировки.
Запросить расчёт измерений ↗Для расчёта укажите адрес объекта и условия доступа.
РЕЗУЛЬТАТ РАБОТ
Что получит заказчик
Координаты контрольных точек относительно выбранных баз.
Отклонения от размеров и положения, заданных чертежом или CAD-моделью.
Протокол измерений для выверки, регулировки или приёмки оборудования.
ПРАКТИКА ЮСТАС
Выполненные работы
Проверяли геометрию архитрава пресса и направляющих испытательного стенда. В материалах проектов показаны измеряемые элементы и порядок контроля.
Контроль геометрии архитрава пресса
Посадочные места цилиндров и колонн, ориентация осей и опорные поверхности – измерения в общей системе координат.
Посмотреть материалы →Как проверить направляющие стенда лазерным трекером
Разбор методики ЮСТАС: два отражателя на каретке, контроль основы и оценка отклонений от плоскости.
Посмотреть материалы →ПУТЬ ЗАКАЗЧИКА
Как проходит работа
- 1Задача
Присылаете описание объекта, адрес, чертежи или техническое задание.
- 2Расчёт
Инженер отвечает в течение рабочего дня: состав работ, сроки и стоимость.
- 3Работы
Выполняем измерения на объекте по согласованной программе.
- 4Результат
Передаём отчётные материалы и отвечаем на вопросы по ним.
ПОДГОТОВКА ПРЕДЛОЖЕНИЯ
От чего зависит стоимость
На цену влияют размеры изделия, количество установок трекера, число измеряемых элементов и объём обработки. До выезда уточняем доступ к поверхностям, температуру, вибрации и время, выделенное на измерения.
Объём, сроки и состав результата фиксируем в предложении и договоре.
Нужен трекер для своей команды?
Подбираем и поставляем АПЕКС и API, рассматриваем запросы на Leica. Укажите задачу, допуски и нужную комплектацию.
Получить предложение на трекер ↗ПОВТОРНОЕ СОТРУДНИЧЕСТВО
Постоянным заказчикам
Для серии циклов мониторинга и регулярных измерений подготовим предложение на согласованный объём. Если уже работали с нами, укажите номер договора или название объекта.
Стоимость и график согласуем с учётом объёма, периодичности и условий работ. Индивидуальные условия укажем в предложении до заключения договора.
Обсудить условия повторного заказа →Вопросы и ответы
Где купить лазерный трекер АПЕКС АЛЬТАИР или заказать измерения трекером?
ЮСТАС поставляет российские лазерные трекеры АПЕКС АЛЬТАИР и трекеры API, помогает выбрать исполнение и комплект аксессуаров. Компания также сама выполняет измерения лазерным трекером: контроль геометрии деталей, стапелей и направляющих, калибровку промышленных роботов.
Какую точность обеспечивает лазерный трекер?
Точность результата зависит от модели прибора, расстояния, схемы измерений и условий в цехе. Перед работой сопоставляем допуски детали с возможностями измерительной системы. Паспортную точность прибора нельзя автоматически считать точностью всех измерений на объекте.
Можно ли измерять без CAD-модели?
Да, если есть чертёж, заданные размеры или перечень параметров. Можно определить фактическую геометрию и взаимное положение элементов. Для проверки отклонений от проекта нужны номинальные значения и согласованные базы.
Что делать, если часть поверхностей недоступна для отражателя?
Рассматриваем перестановку прибора, специальные щупы или другой метод измерений. Возможности зависят от комплектации системы и доступа к детали. Недоступные участки и ограничения фиксируем в протоколе.
Чем трекер отличается от тахеометра?
Трекер применяют для высокоточного координатного контроля деталей и оборудования; тахеометр – для широкого круга геодезических задач. Оба прибора измеряют направления и расстояния. Выбор определяют допуски, размеры объекта, требуемые принадлежности и условия работы.
Нужна ли температурная коррекция при измерениях?
Учитываем состояние воздушной среды и температуру детали. Поправки для распространения лазерного луча и приведение размеров детали к заданной температуре решают разные задачи. Порядок коррекции, температуру отсчёта и коэффициент расширения материала согласуем в методике.
Можно ли сопровождать регулировку повторными измерениями?
Да. Согласуем контролируемые элементы, этапы регулировки и порядок повторного контроля. Положение до и после регулировки фиксируем относительно одних и тех же баз; механические операции выполняют ответственные за оборудование специалисты.
Рассчитать измерения по чертежу
Опишите задачу в форме. Чертежи, планы и техническое задание можно отправить на info@ooo-justas.ru.
Если технического задания нет, начните с адреса объекта и описания работ.
Методы, состав работ и технические пояснения
Какой запрос решает эта услуга
Эту услугу выбирают, когда результатом должны стать пространственные координаты и геометрические параметры изделия. До выезда уточняем доступ отражателя или щупа, видимость точек и возможность перестановки прибора. В задании задаём базы и проверяемые элементы: без них сопоставление с CAD может дать формально точные, но непригодные для регулировки отклонения.
Сравнение с проектом · Работа со SpatialAnalyzer
Размер объекта не определяет метод в одиночку
Трекер удобен для пространственных измерений на производстве, но результат зависит от видимости отражателя, схемы перестановок, базирования детали и условий среды. До выезда разбираем допуски и геометрию измеряемых элементов.
Точки, поверхности и скрытые зоны
Отражатель задаёт измеряемую точку. Для поверхностей, отверстий и труднодоступных мест применяют соответствующую оснастку или контактный щуп. Полное сканирование поверхности требует другого измерительного сценария и совместимого сканера.
Контроль и обработка
Формируем систему координат, измеряем опорные элементы и проверяем связь стоянок. По согласованным точкам рассчитываем плоскости, оси, окружности и отклонения от CAD-модели. Способ аппроксимации выбирается под смысл допуска.
Результат
Отчёт с измеренными параметрами, базами, схемой контроля и выявленными отклонениями. Можно сопровождать регулировку повторными измерениями. Для предложения нужны чертежи, размеры и допуски, режим работы цеха и возможность доступа к изделию.
Нормативная основа работ
Для промышленного оборудования численные допуски, базы и условия контроля определяют чертежи, монтажная документация и требования изготовителя. Строительные СНиП не являются универсальными нормами выверки оборудования.
Область применения и пояснения
- ГОСТ Р 53442-2015 Правила задания геометрических допусков формы, ориентации, расположения и биения. Численные допуски конкретного изделия берут из конструкторской документации.
- ГОСТ Р 8.563-2009 Требования к разработке и применению методик измерений. Применяется в своей области; прямые измерения по эксплуатационной документации прибора исключены из области этого стандарта.
Практика и следующий шаг
Укажите в форме описание объекта и требования к результату. Состав работ и стоимость определим после изучения исходных данных.
