Башня «Эволюция»: как измеряли закрученный фасад перед остеклением

Период работ: 2013 год. Объект: башня «Эволюция», ММДЦ «Москва-Сити».

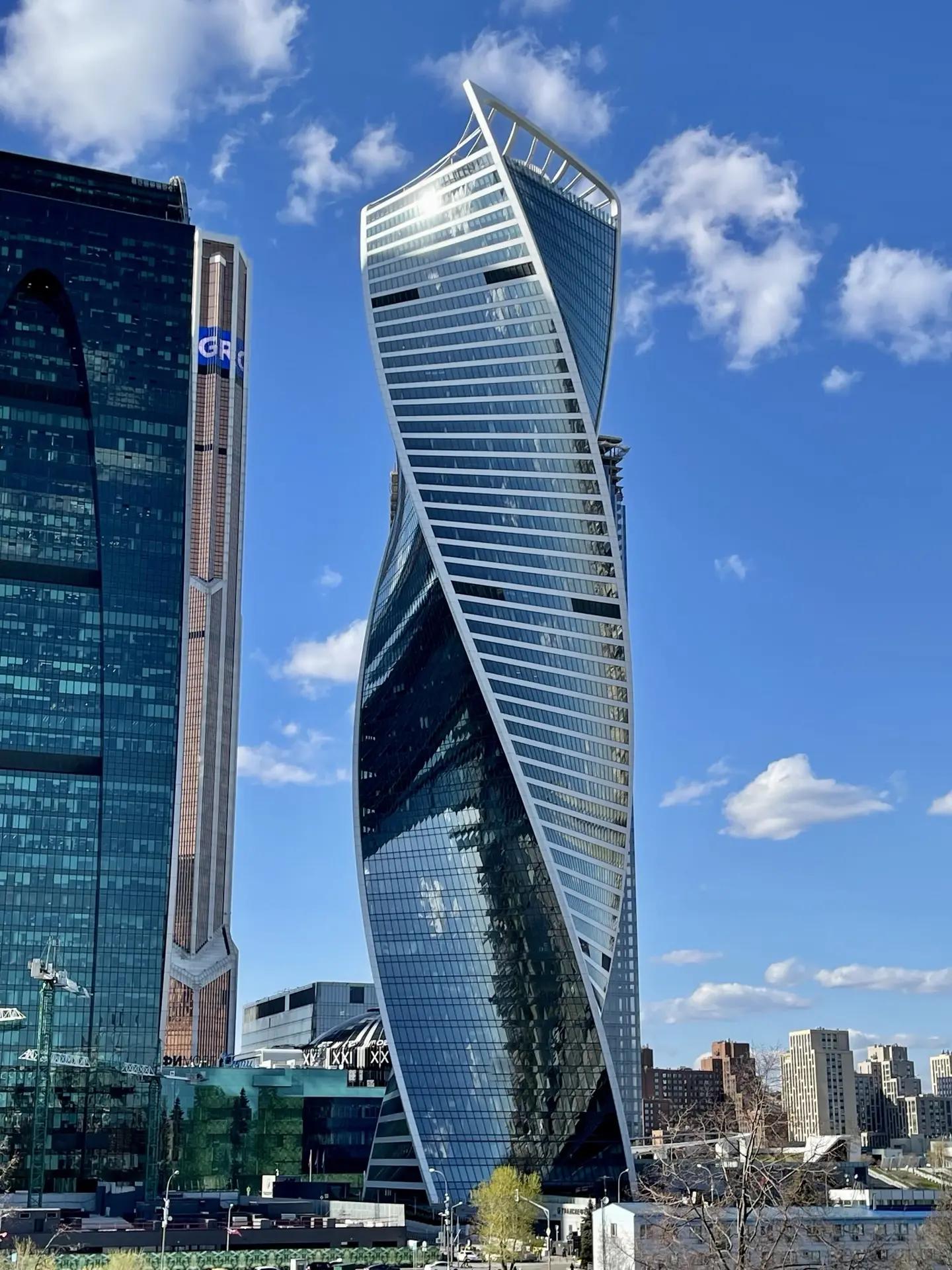

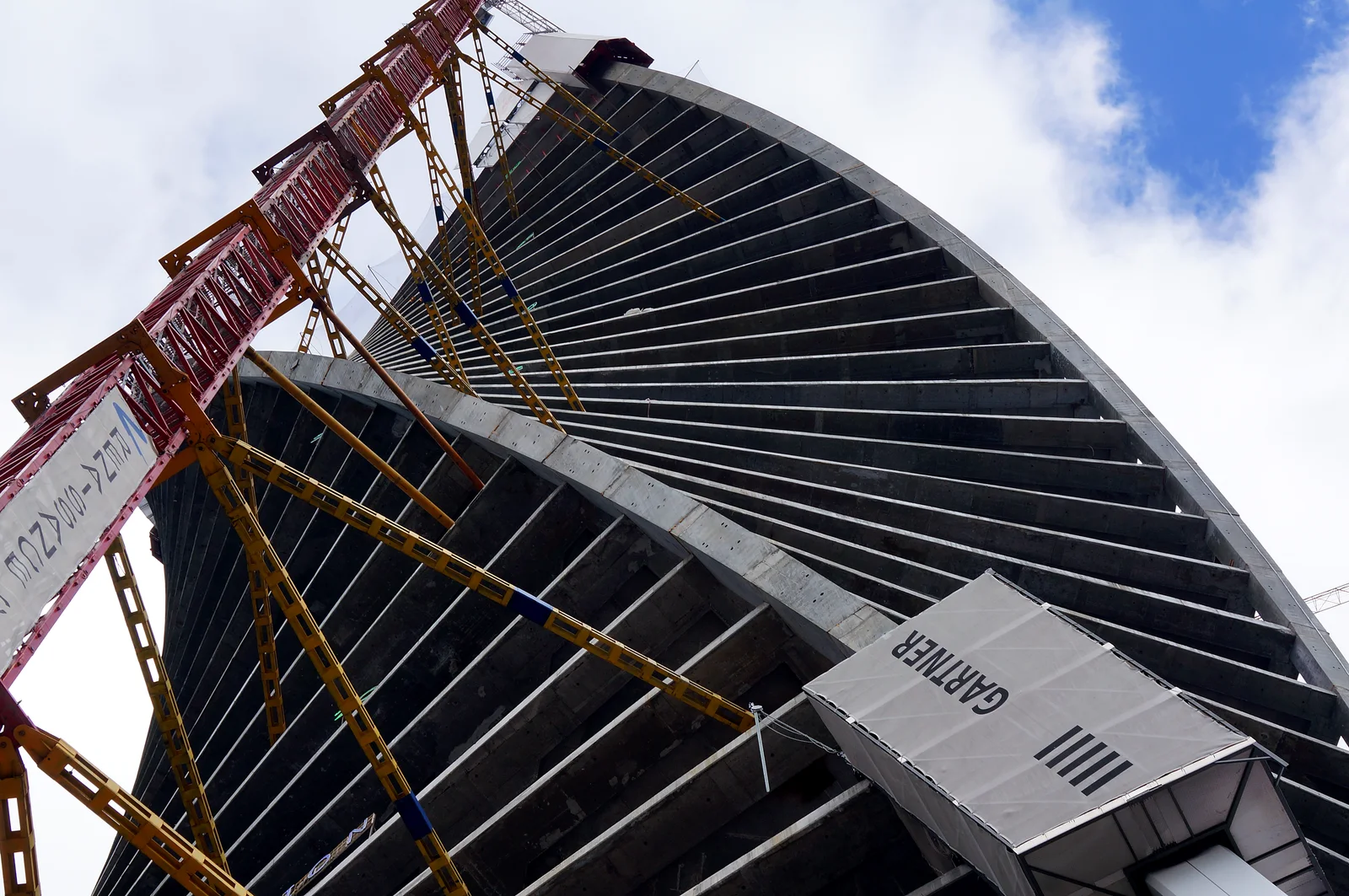

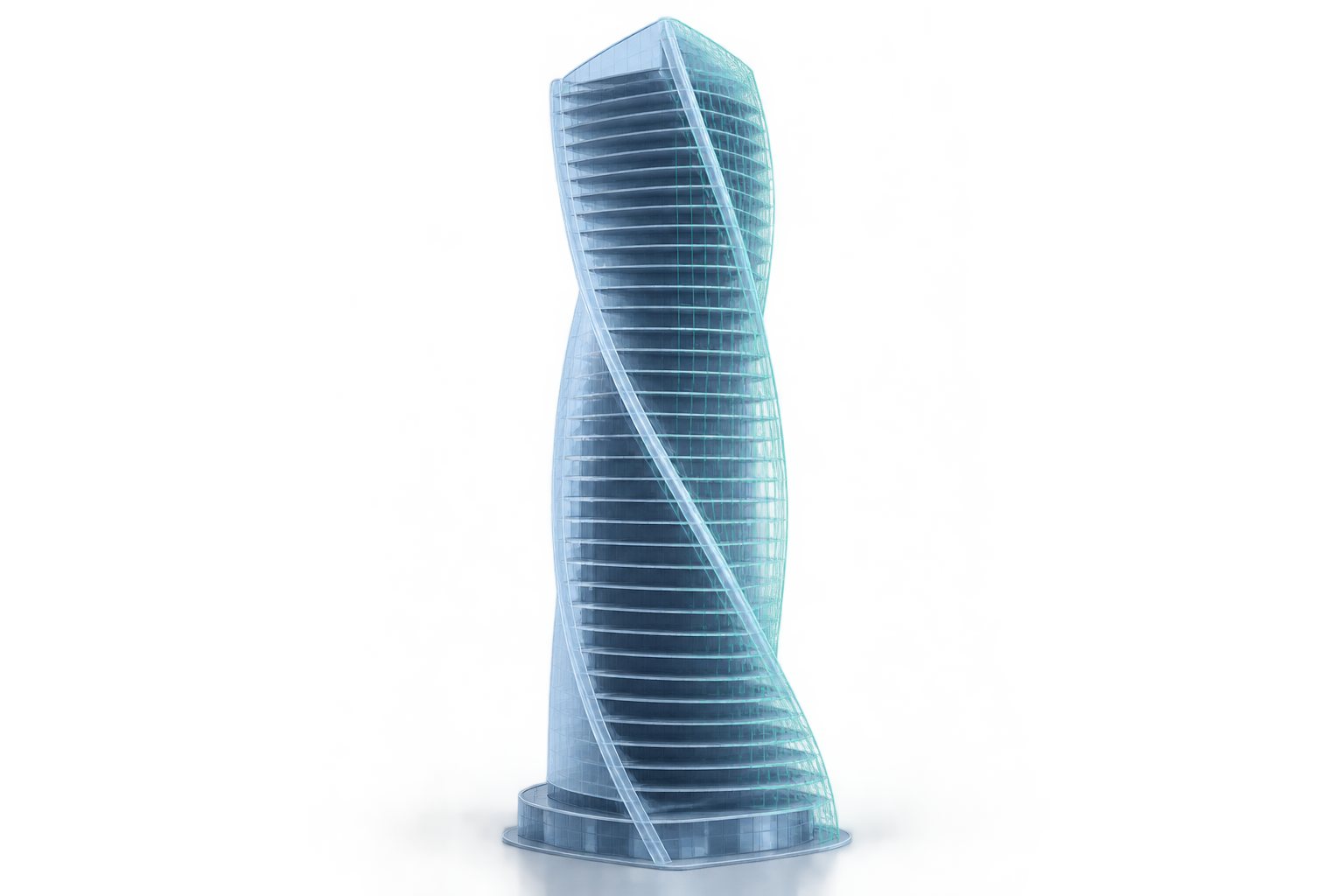

Башню «Эволюция» знают по закрученной форме: каждый этаж повёрнут относительно нижнего, и здание словно скручено вокруг своей оси. Красиво для архитектуры и непросто для строителей. Перед монтажом остекления ЮСТАС выполняла геодезическое обеспечение лазерного сканирования фасада: нужно было узнать, где на самом деле оказались кромки перекрытий, прежде чем проектировать и ставить крепления фасада.

Почему здесь нельзя «по проекту»

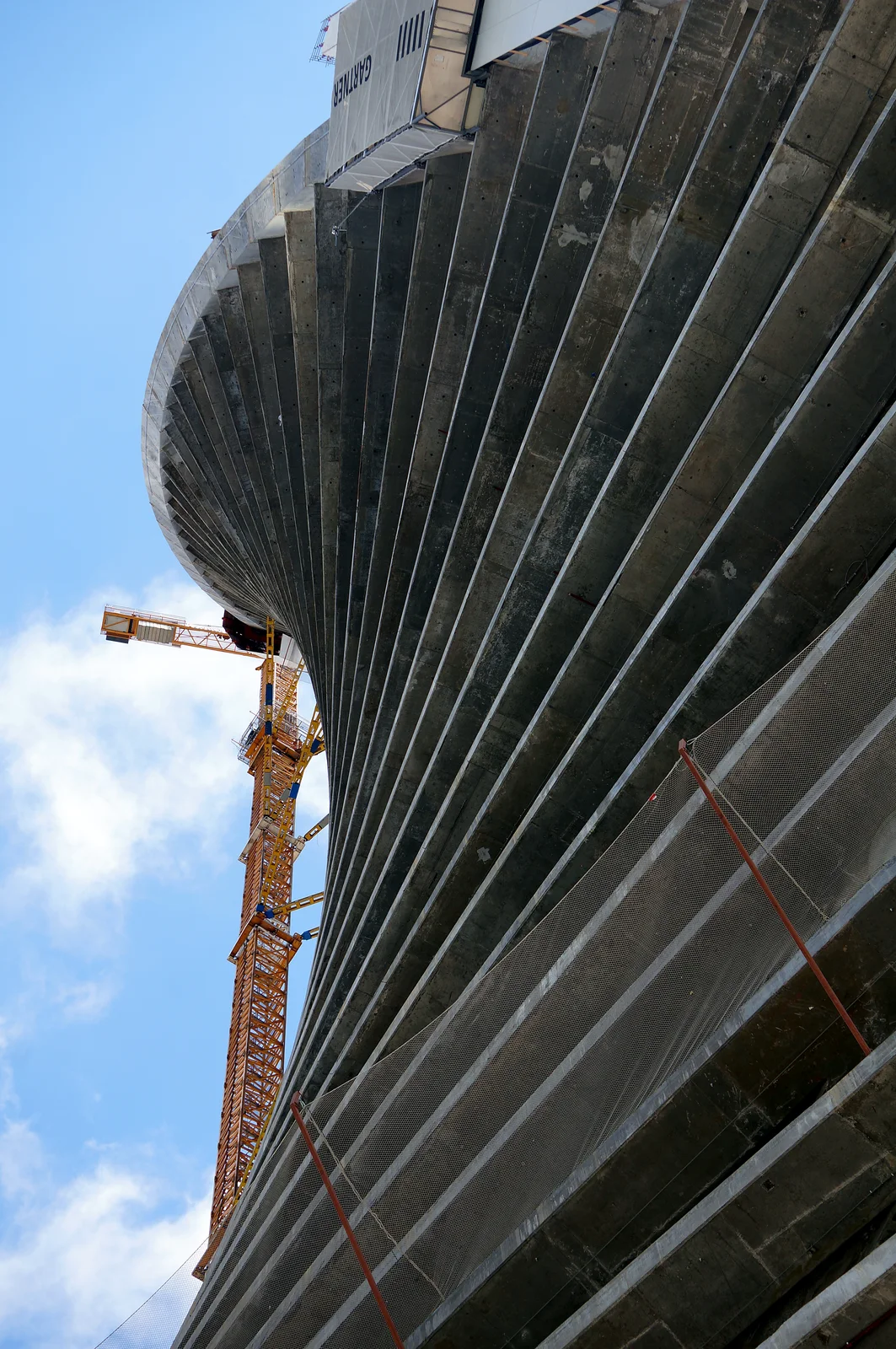

На обычном здании кромки перекрытий повторяются от этажа к этажу, и фасад собирают по типовым узлам. У «Эволюции» каждая плита – своя кривая, сдвинутая и повёрнутая относительно соседних. На фото видно, как торцы плит веером уходят вверх.

Монолитная плита никогда не ложится точно в проектное положение: опалубка, усадка бетона, деформации каркаса дают отклонения. На прямой кромке их легко увидеть и учесть. На криволинейной, которая к тому же на каждом этаже своя, без измерений не обойтись.

Кронштейны остекления: где решаются миллиметры

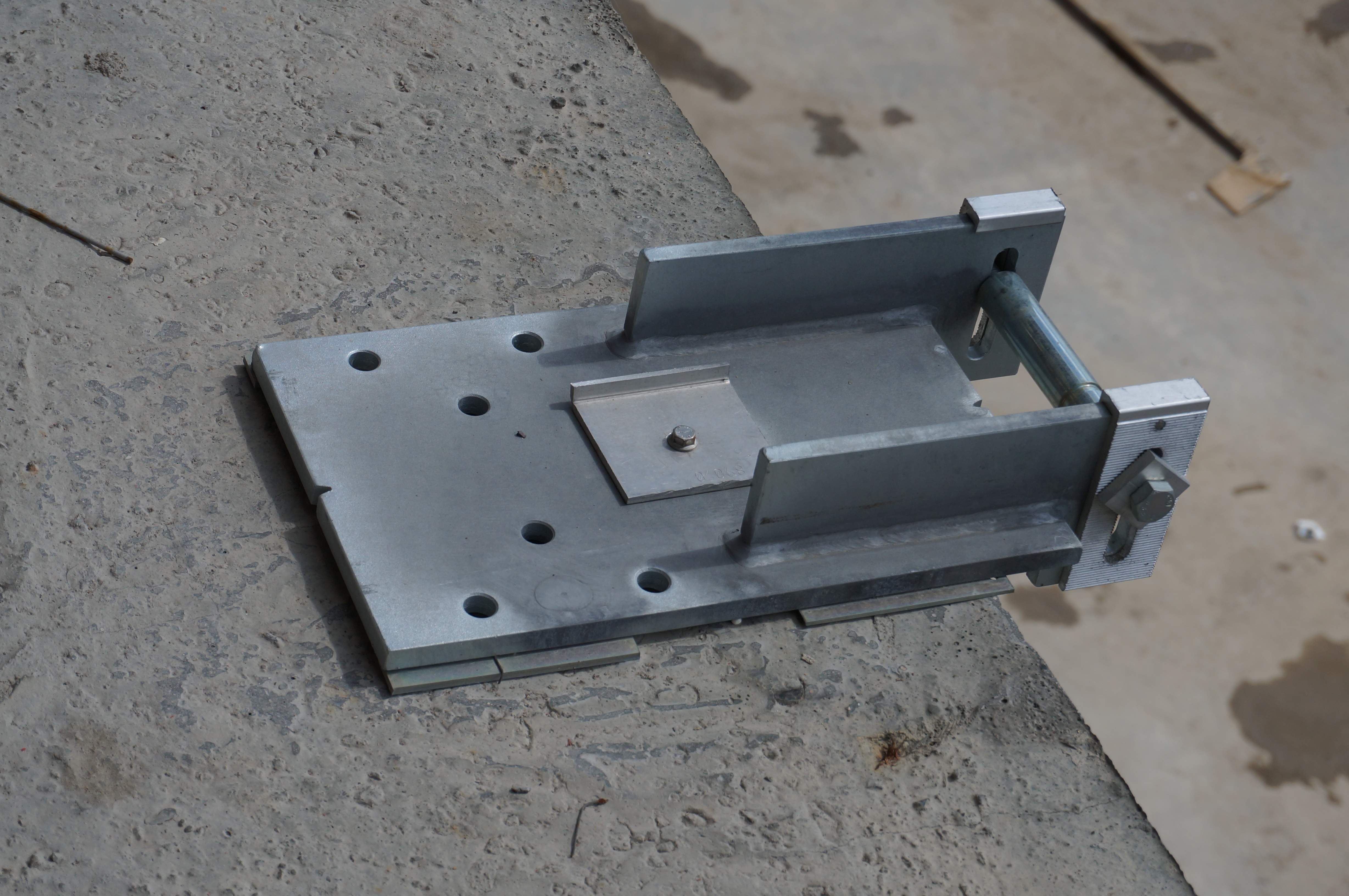

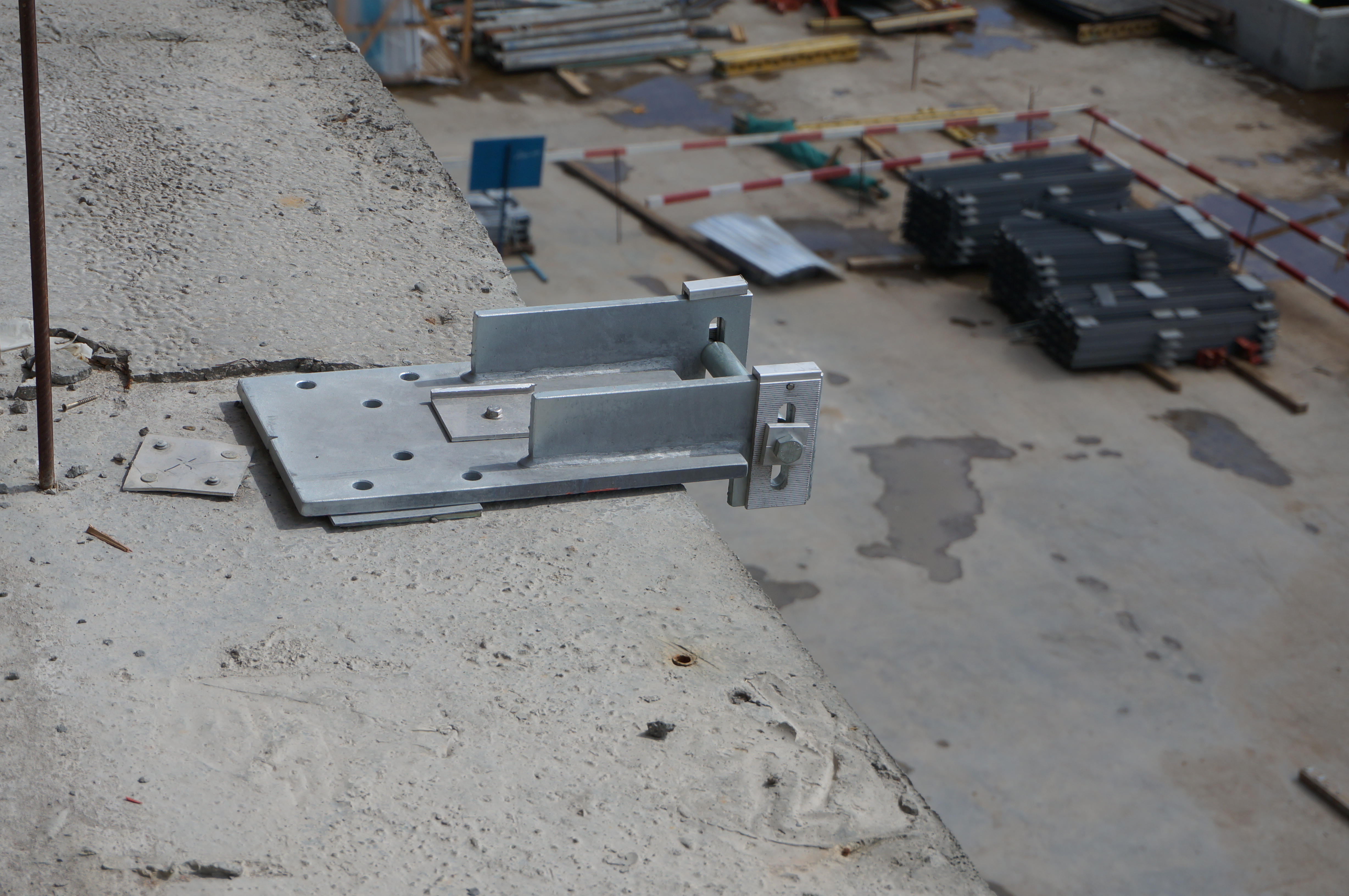

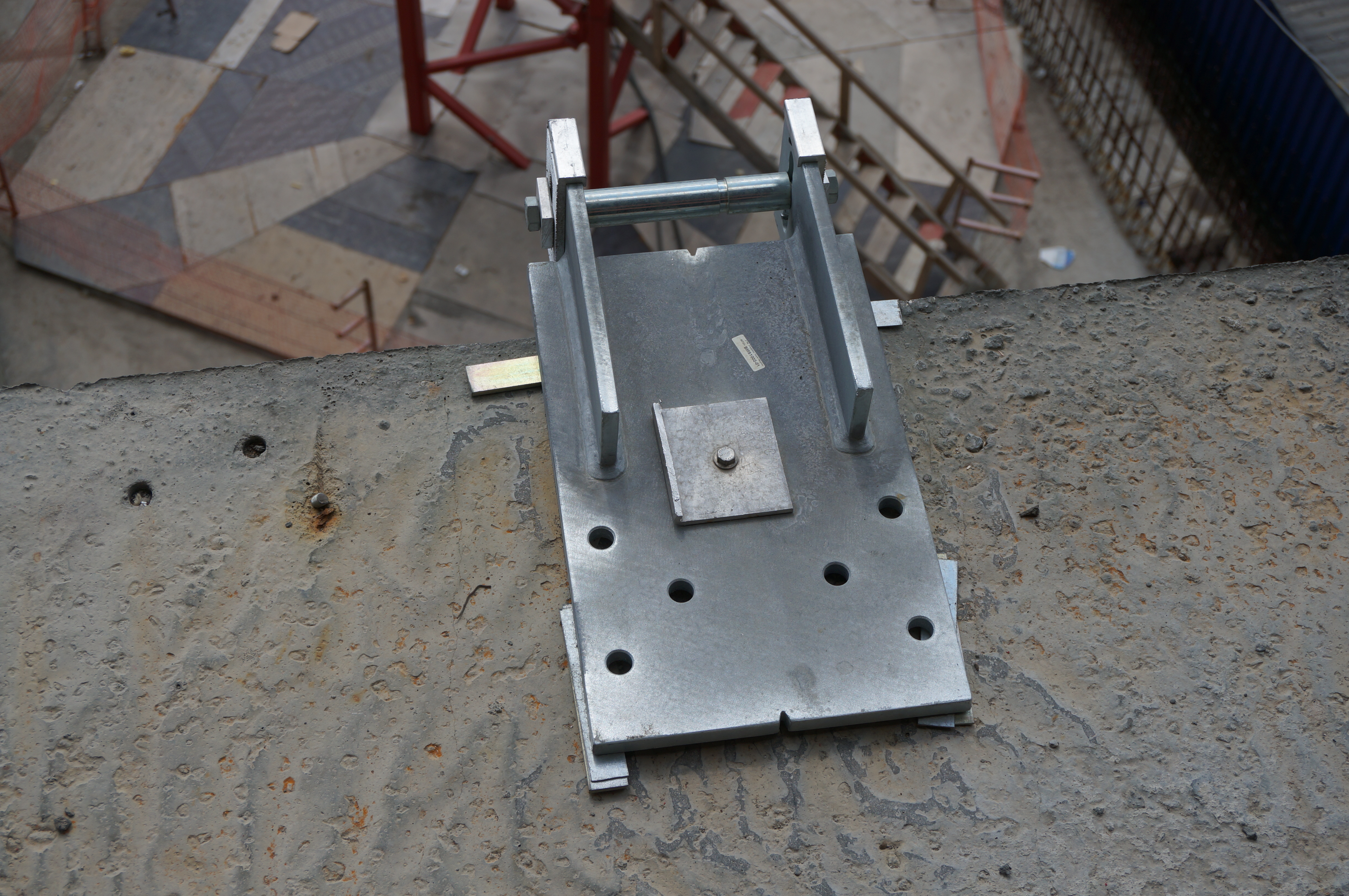

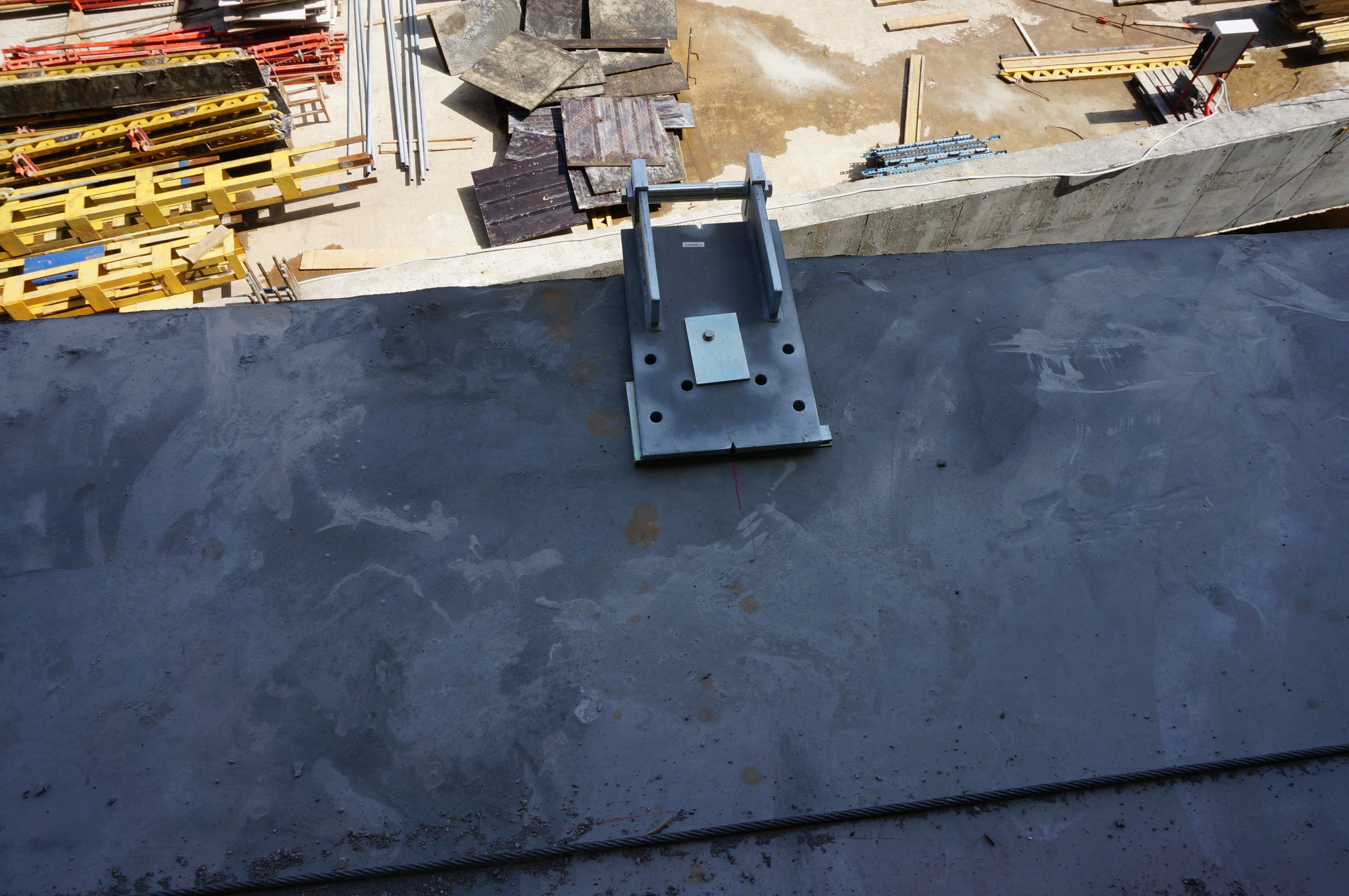

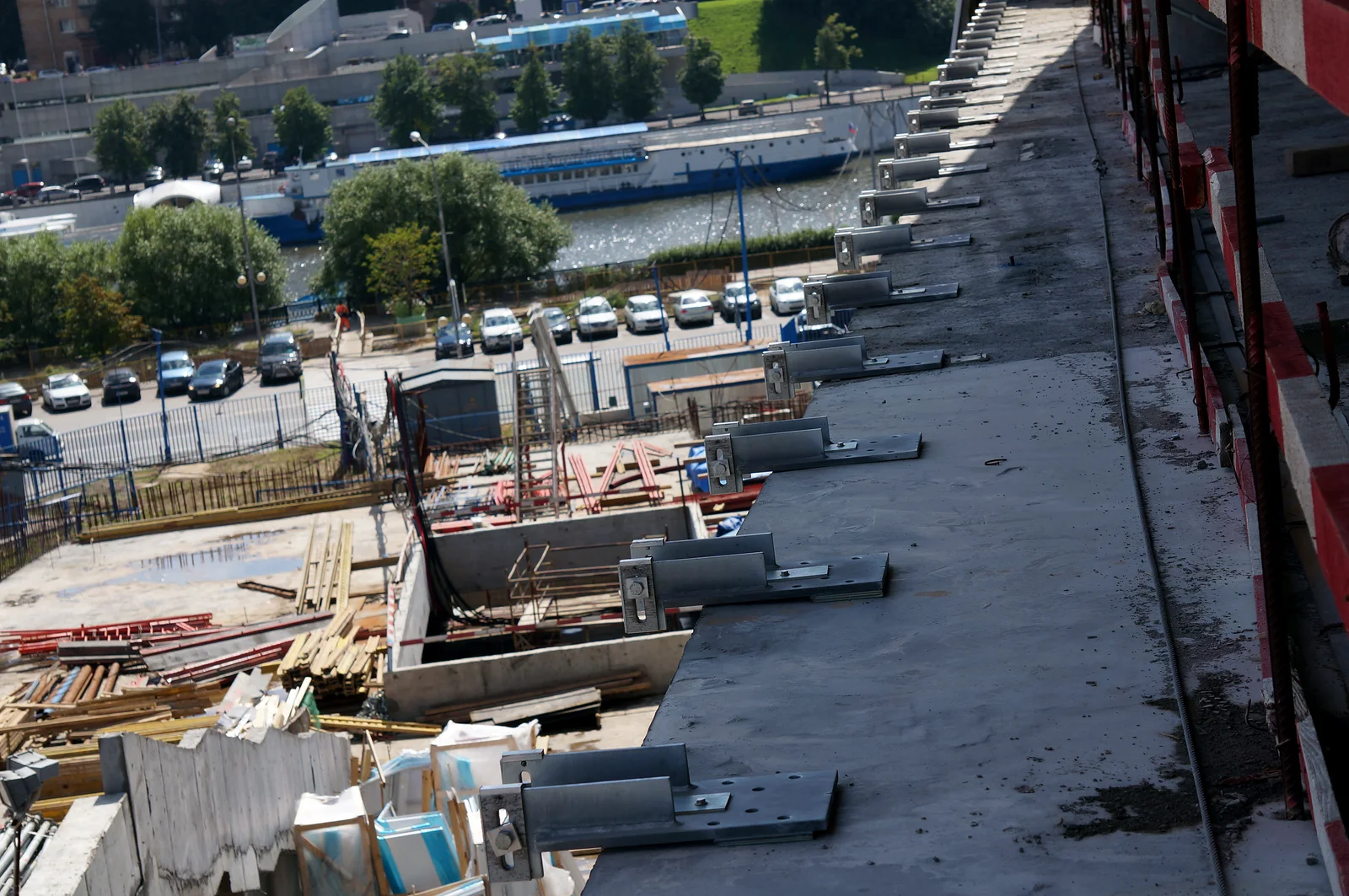

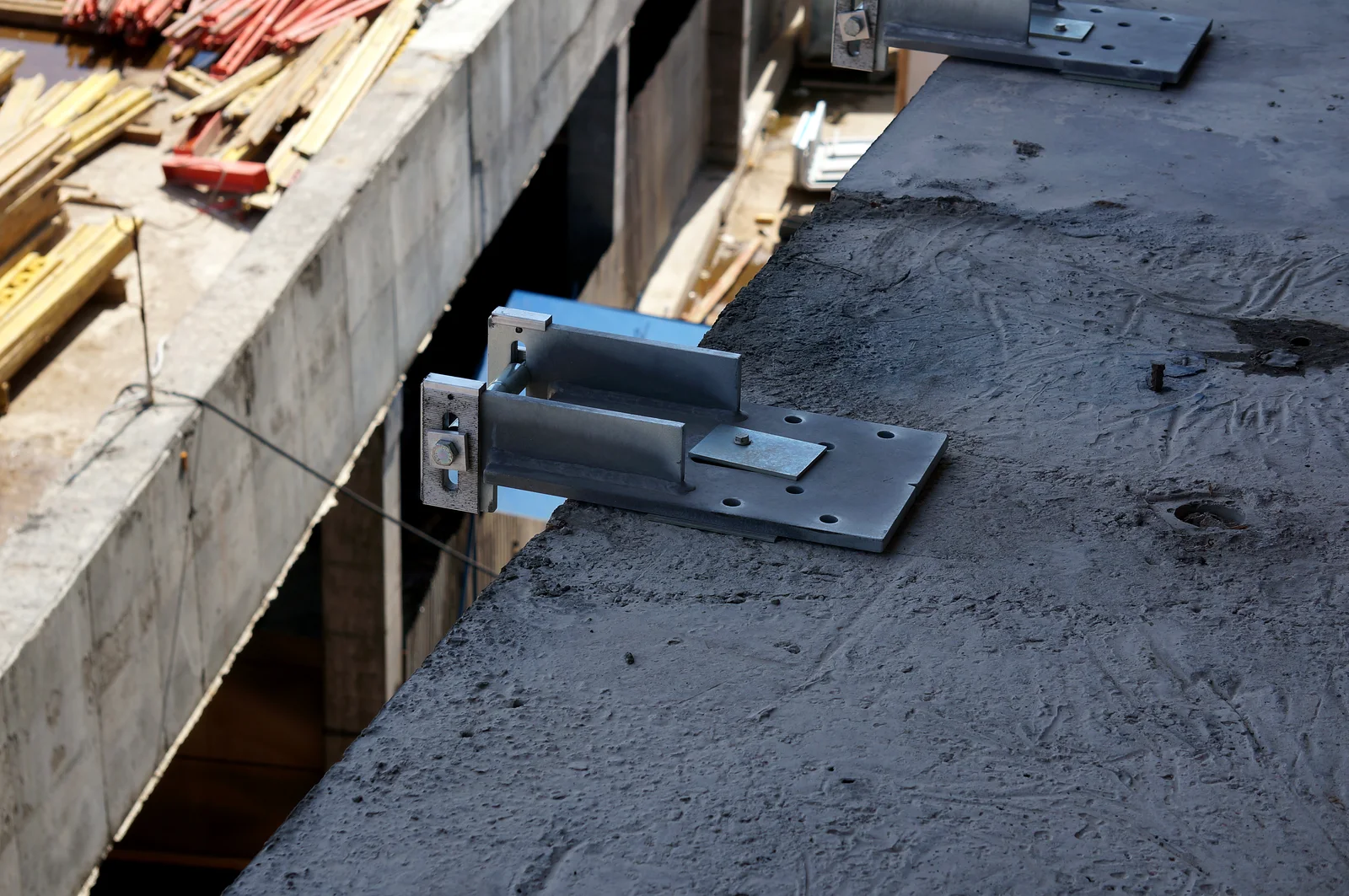

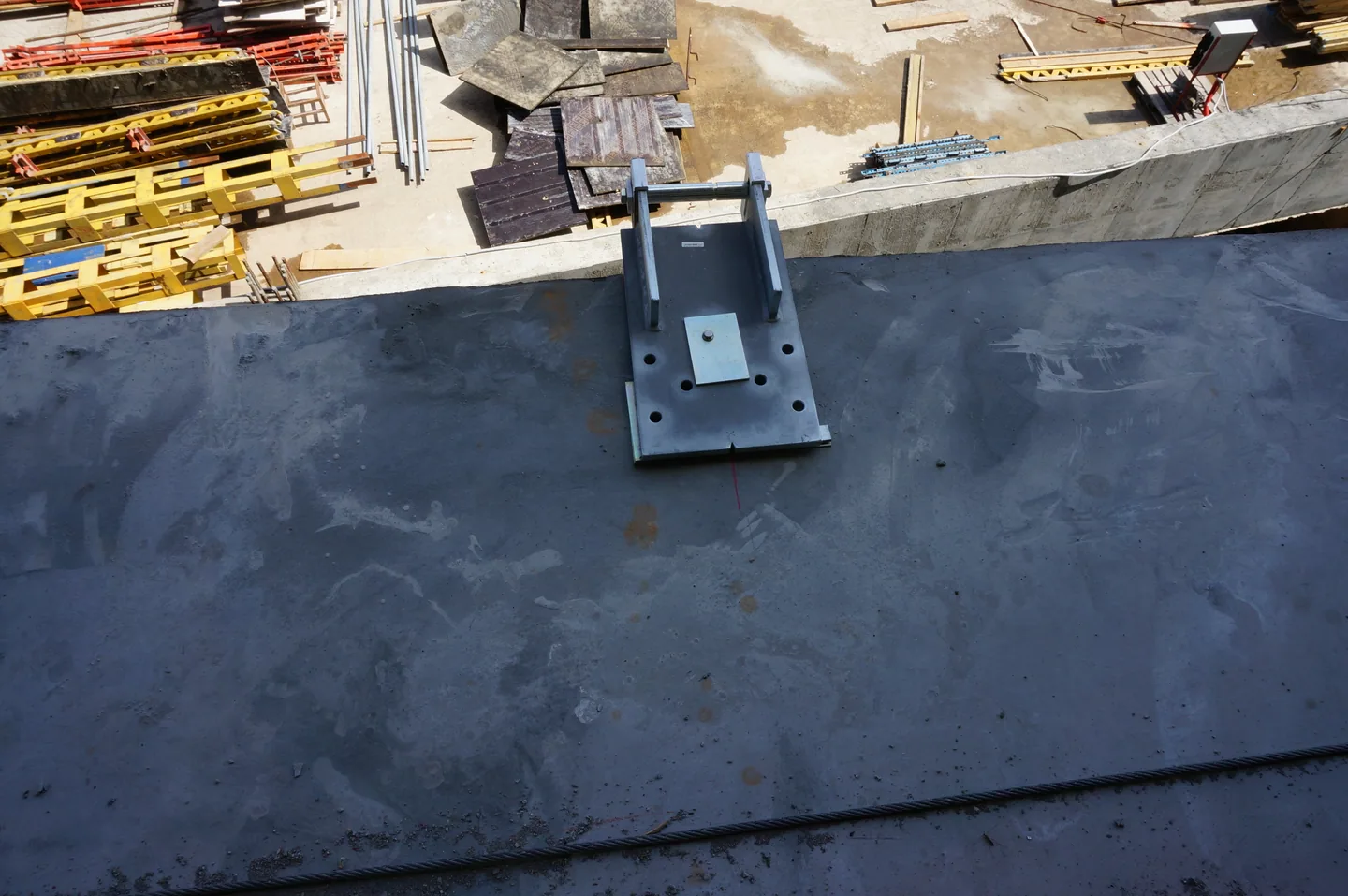

Стеклянный фасад крепится к кромкам плит через стальные кронштейны – закладные детали. На снимках они уже стоят на перекрытии: опорная пластина на анкерах, подкладки, пазы и рифлёные накладки для регулировки.

Регулировка у кронштейна есть, но её запас ограничен. Если кромка плиты ушла дальше, чем позволяет узел, кронштейн не выйдет в нужное положение, и фасадный модуль придётся решать отдельно – уже на высоте и в разгар монтажа. Поэтому фактическую геометрию кромок нужно знать до того, как проектируют и изготавливают закладные.

Что делала ЮСТАС

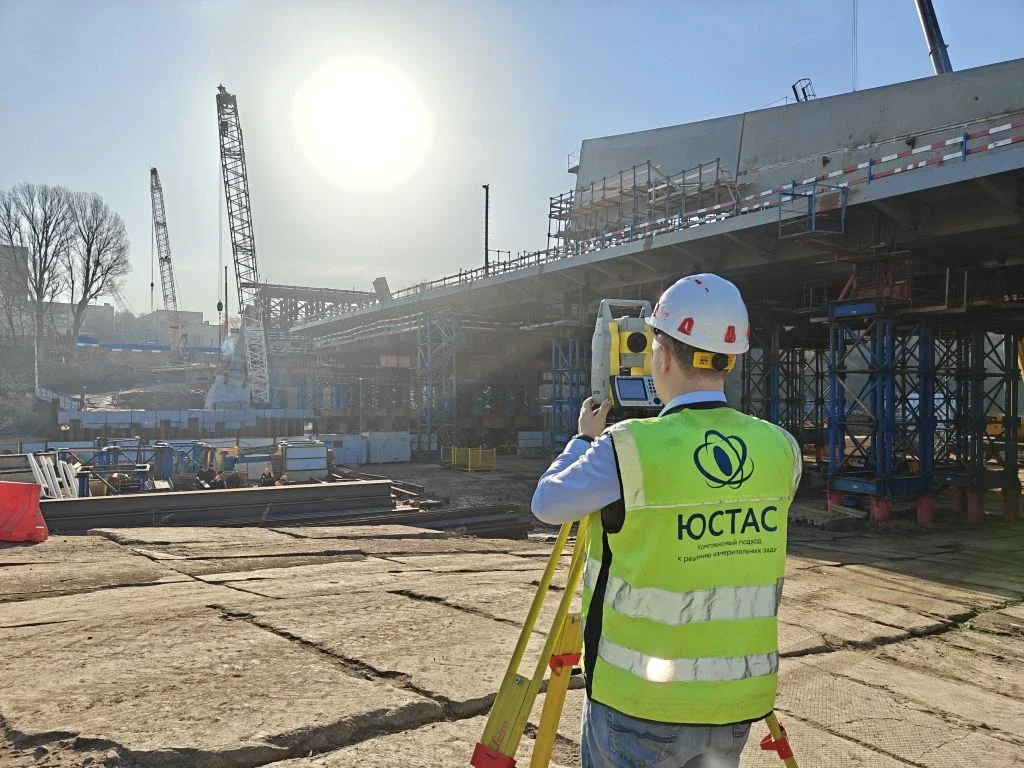

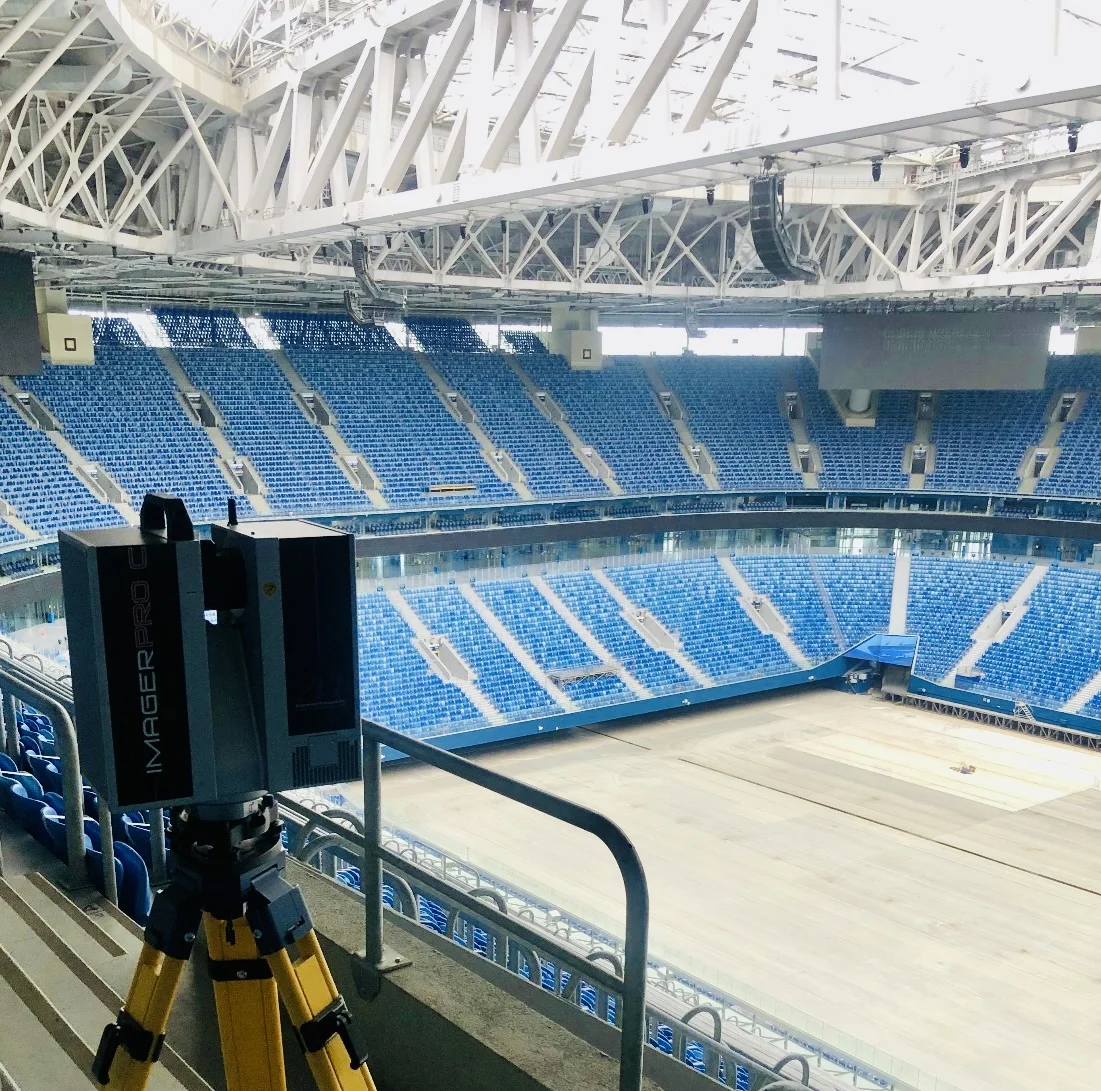

В реестре работ задача записана как геодезическое обеспечение лазерного сканирования фасада строящегося здания. На разных высотах сочетали сканирование и тахеометрические измерения. Геодезия здесь отвечает за главное: чтобы облака точек с разных станций и этажей легли в единую систему координат проекта. Без этого скан – просто красивая картинка; с этим – измерение, по которому можно сравнивать кромку каждой плиты с проектом.

Результат – данные о фактическом положении элементов фасада для проектирования закладных деталей. Проектировщик видит реальную геометрию конструкций, а не проектную, и подбирает крепления под то, что построено.

Что из этого следует для других объектов

• Сложный фасад измеряют до заказа креплений, а не после первых проблем на монтаже.
• Сканирование даёт полную поверхность, тахеометр – точную привязку. Вместе они надёжнее, чем каждый метод по отдельности.
• Привязку сканов к системе координат проекта проверяют так же строго, как сами измерения.
