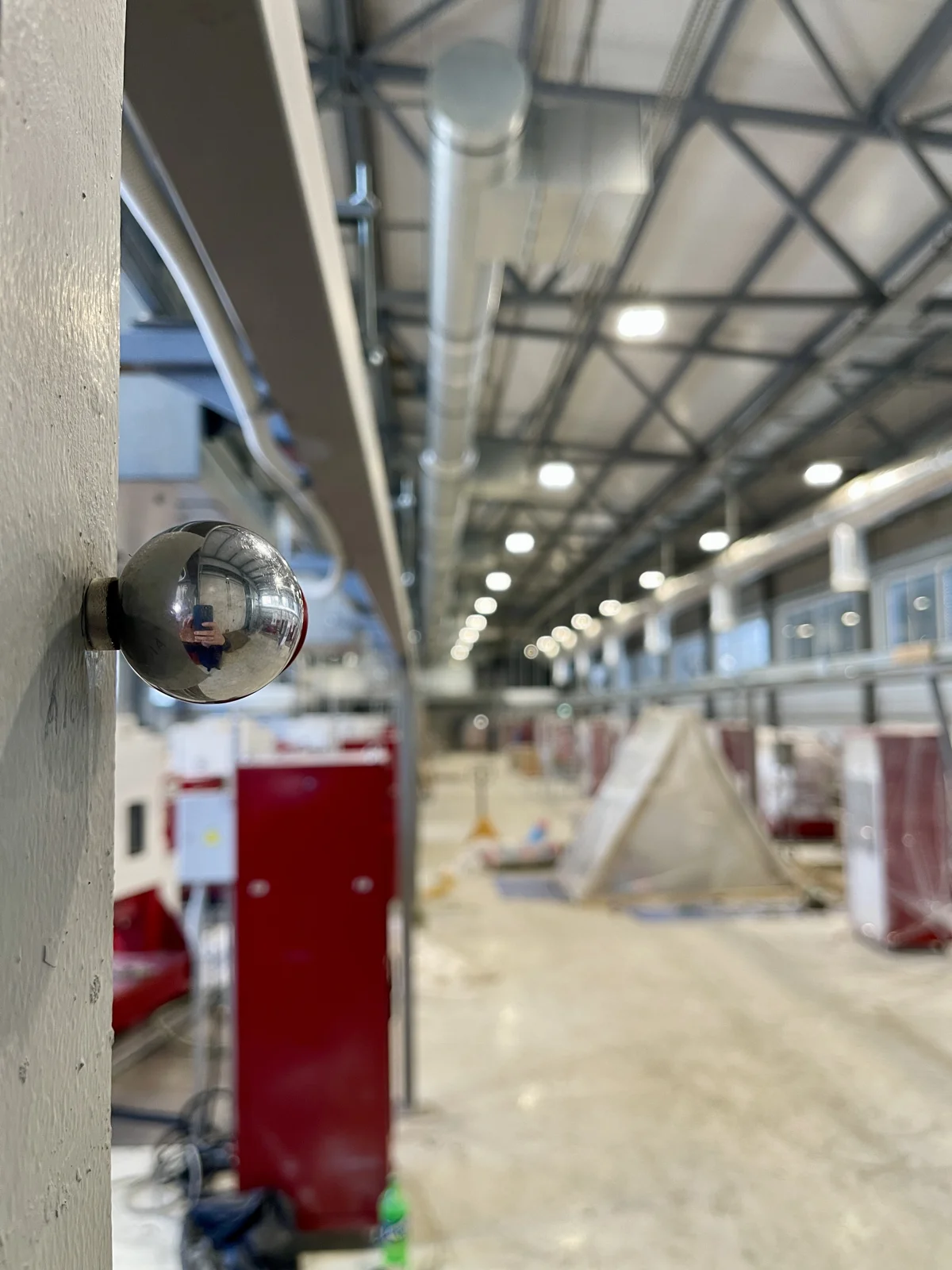

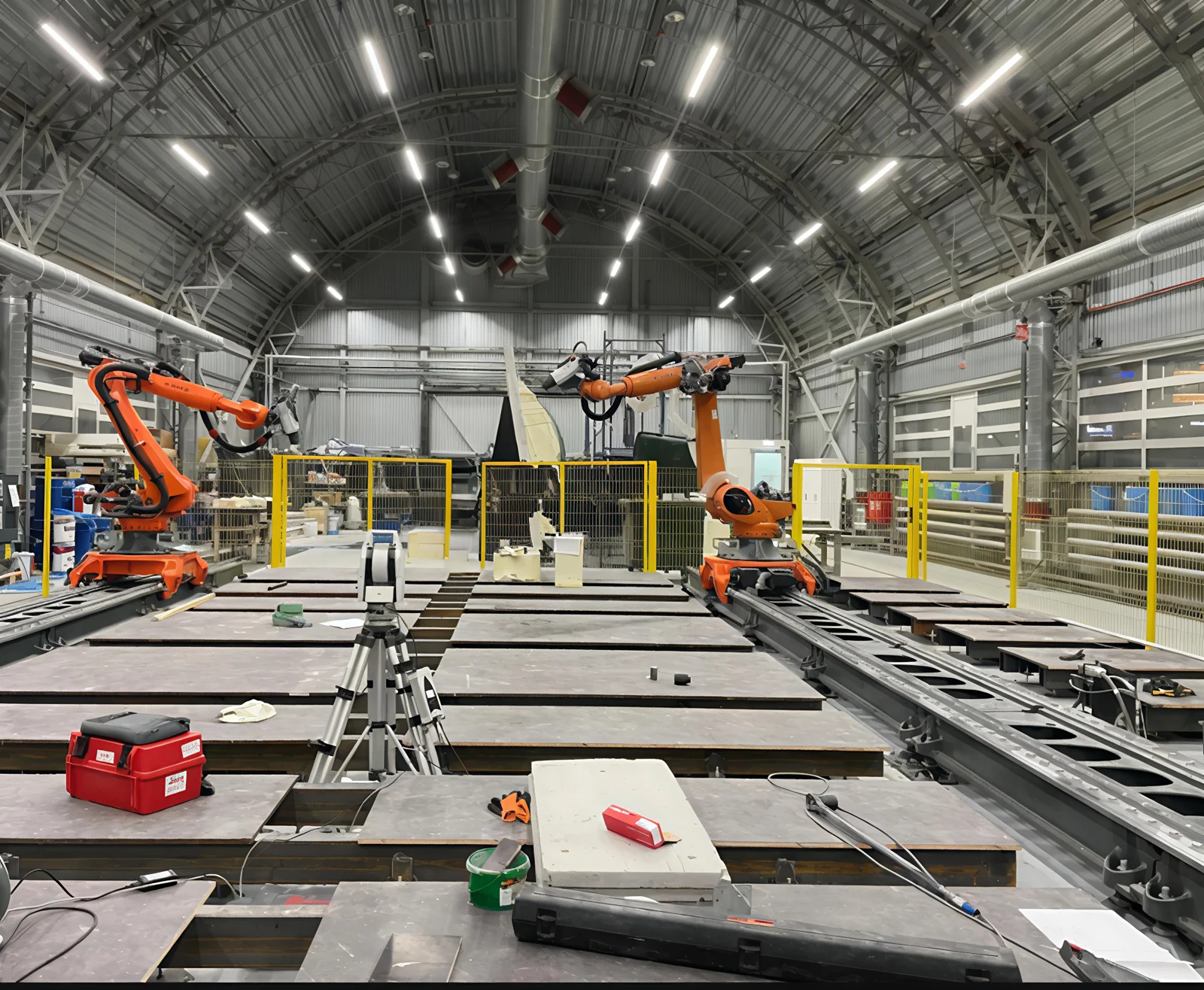

Измерительная основа в производственном цехе - архив ЮСТАС; тематическая фотография координатных измерений
Общие базы для всей технологической линии
При замене вала или модернизации группы оборудования нужно сохранить согласованное положение узлов бумагоделательной либо картоноделательной машины. Для этого отдельные измерения связывают с общей пространственной основой линии.
ЮСТАС выполняет выверку БДМ и КДМ по согласованным монтажным базам и допускам. Изучаем схему машины, документацию изготовителя и условия доступа. Определяем, какие параметры необходимо проверить для конкретной ремонтной или монтажной операции.
Какие узлы рассматриваем
В задание можно включить оси валов и цилиндров, положение опор, фундаментных элементов, сеточного стола и других доступных частей линии. Для смежного оборудования - продольно-резательных станков и гофроагрегатов - состав контроля согласуем по его конструкции.
Задачи формы и положения разделяем. Параллельность осей описывает взаимную ориентацию узлов; отклонение поверхности от цилиндра или плоскости требует другого набора измерений. Это различие важно при подготовке задания на ремонт.
Когда полезна выверка
При первоначальном монтаже, замене элементов, ремонте опор и изменении компоновки. Если причиной обращения стали обрывы полотна, неравномерный износ или нестабильность процесса, измерениями проверяем геометрическую составляющую. Технологические причины оценивают совместно со специалистами предприятия.
Порядок работ на производстве
Сначала проверяем исходные базы и намечаем точки наблюдения. Затем измеряем положение узлов, вычисляем отклонения и оформляем данные для регулировки. После согласованного перемещения повторяем контроль. Общая система координат позволяет сопоставлять результаты отдельных участков машины.
Доступ к валам, необходимость снятия ограждений и возможность измерения без демонтажа определяем при подготовке. Время технологической остановки и температурное состояние оборудования учитываем в программе. Для привода предусмотрена центровка валов и соединений.
Результаты для ремонтной службы
Схема измерительной основы, ведомость положения контролируемых элементов, значения отклонений и результаты повторной проверки. Формат согласуем так, чтобы ремонтная служба могла однозначно определить узел, направление и величину изменения. Условия измерений сохраняем в отчёте для последующего сравнения.
Нормативная основа работ
Для промышленного оборудования численные допуски, базы и условия контроля определяют чертежи, монтажная документация и требования изготовителя. Строительные СНиП не являются универсальными нормами выверки оборудования.
Область применения и пояснения
- ГОСТ Р 53442-2015 - Правила задания геометрических допусков формы, ориентации, расположения и биения. Численные допуски конкретного изделия берут из конструкторской документации.
- ГОСТ Р 8.563-2009 - Требования к разработке и применению методик измерений. Применяется в своей области; прямые измерения по эксплуатационной документации прибора исключены из области этого стандарта.
Указаны основные документы с действующим статусом по официальным карточкам на 12 сентября 2026 года. Для конкретного задания уточняют применимые положения, вступившие в силу изменения и дополнительные профильные требования.
Частые вопросы
Можно ли проверить только один вал
Да, при наличии подходящих баз. Состав измерений должен позволять оценить его положение относительно технологически связанных элементов.
Нужно ли останавливать всю линию
Это зависит от доступа, режима машины и программы контроля. Условия согласуем с производством до выезда.
Поможет ли выверка устранить любой обрыв полотна
Она позволяет проверить геометрию. Причины обрывов могут быть связаны также с режимом и состоянием технологического оборудования.

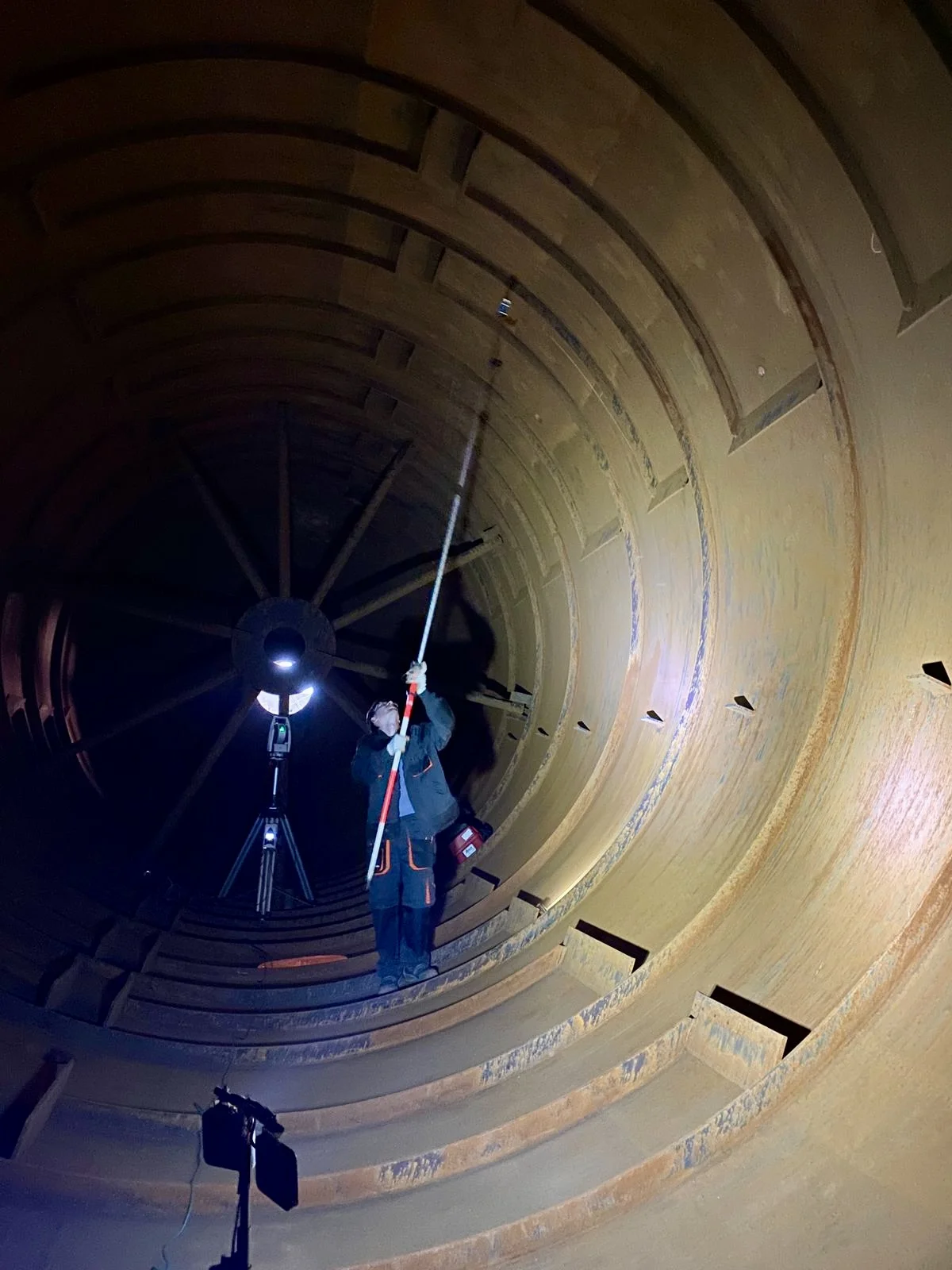

Для обращения нужны схема линии, перечень узлов, допуски и график ремонта. Если задача касается печного оборудования предприятия, перейдите к выверке вращающихся печей.
