Лазерное сканирование
Решения для существующих зданий и новой стройки
Вы планируете разместить оборудование, изменить помещение или начать строительство рядом с действующим зданием. На этапе проектирования нужно связать будущие нагрузки и технологию работ с фактическим состоянием объекта.
ООО Фирма «ЮСТАС» принимает задачи по подготовке проектных решений на основе обследования, расчётов и пространственных измерений. Состав документации и участников проектирования определяем после изучения исходных данных.
Выберите результат, который нужен сейчас
Проект усиления нужен для разработки конструктивного решения: какие элементы изменить, как выполнить соединения и в какой последовательности вести работы.
Геотехнический прогноз помогает оценить расчётное влияние строительства на соседние здания, грунтовый массив и коммуникации.

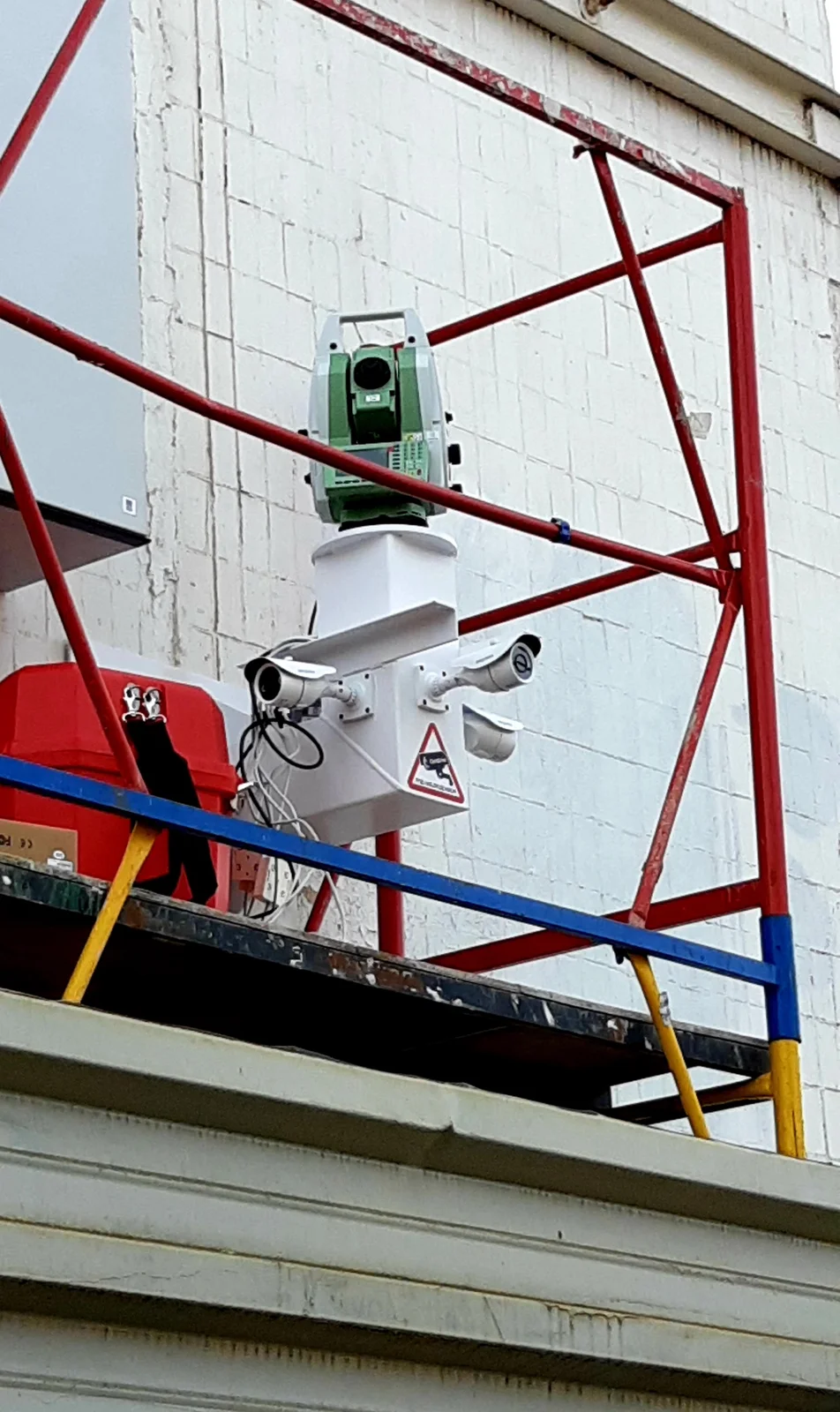

Программа мониторинга определяет, что измерять на площадке, с какой точностью и периодичностью, кому передавать результаты.
Эти задачи могут входить в один проект, но у каждой свой результат. Связываем документы между собой: расчётные предпосылки, расположение контрольных точек и порядок оценки изменений должны соответствовать принятому строительному решению.
От исходных данных к рабочим чертежам
Начинаем с задания и имеющейся документации. При недостатке сведений предлагаем предпроектное обследование или обмеры. После уточнения данных согласуем объём расчётов, графических материалов и сопровождения.
В материалах ЮСТАС есть пример переустройства кровли для летней террасы: проверка плиты на дополнительную нагрузку, расчёт остекления и отверстия с усилением под вентиляцию. Посмотреть проект.
Для обсуждения направьте планы, фотографии, результаты обследования и описание предполагаемых изменений.
Нормативная основа работ
Расчётную схему и исходные характеристики принимают по обследованию и проектному заданию. Из перечисленных документов выбирают применимые к материалу конструкций, основанию и способу усиления; дополнительные требования определяются объектом.
Область применения и пояснения
- ГОСТ 31937-2024 Обследование и мониторинг технического состояния зданий и сооружений в области применения стандарта.
- СП 20.13330.2016 Нагрузки и воздействия – актуализация СНиП 2.01.07-85*. Определение нагрузок и сочетаний для расчёта строительных конструкций.
- СП 16.13330.2017 Стальные конструкции – актуализация СНиП II-23-81*. Расчёт стальных строительных конструкций в установленных документом условиях.
- СП 63.13330.2018 Бетонные и железобетонные конструкции – актуализация СНиП 52-01-2003. Проверки прочности, трещиностойкости и деформаций в применимой части.
- СП 15.13330.2020 Каменные и армокаменные конструкции – актуализация СНиП II-22-81*. Расчёт кладки и её несущих элементов.
- СП 22.13330.2016 Основания зданий и сооружений – актуализация СНиП 2.02.01-83*. Расчёт оснований при строительстве и реконструкции в области применения документа.
Вопросы и ответы
Какие исходные данные нужны для проекта усиления?
Задание, имеющиеся чертежи, результаты обследования, сведения о материалах, дефектах, действующих и планируемых нагрузках. Если данных недостаточно, проектировщик определяет дополнительные исследования. Состав решения зависит от фактического состояния конструкций.
Можно ли проектировать без обследования здания?
Для усиления существующих конструкций нужны достоверные сведения об их состоянии и характеристиках. Имеющееся обследование оценивают по полноте, давности и изменениям объекта. Недостающие данные получают до принятия расчётных решений.
Что входит в геотехнический прогноз?
Оценка влияния предполагаемых работ на грунты, основания и окружающую застройку в пределах задания. Используют инженерные изыскания, сведения о соседних объектах и принятую последовательность строительства. Исходные допущения и ограничения расчётов фиксируют в документе.
Чем программа мониторинга отличается от проекта мониторинга?
Программа задаёт параметры наблюдений, методы, периодичность, контрольные значения и отчётность. Проект может дополнительно детализировать размещение приборов, крепления, питание и передачу данных. Название документа не заменяет согласование его состава.
Каковы сроки подготовки проектной документации?
Срок зависит от полноты исходных данных, сложности расчётов и объёма согласований. Сначала определяют недостающие материалы и состав документации, затем составляют график. Изменения задания могут потребовать его пересмотра.
Кто согласовывает проектные решения?
Порядок определяют для конкретного объекта и вида работ. В согласовании могут участвовать заказчик, генеральный проектировщик, эксплуатирующая организация и другие ответственные стороны. Необходимость экспертизы и разрешительных процедур уточняют до начала проектирования.
