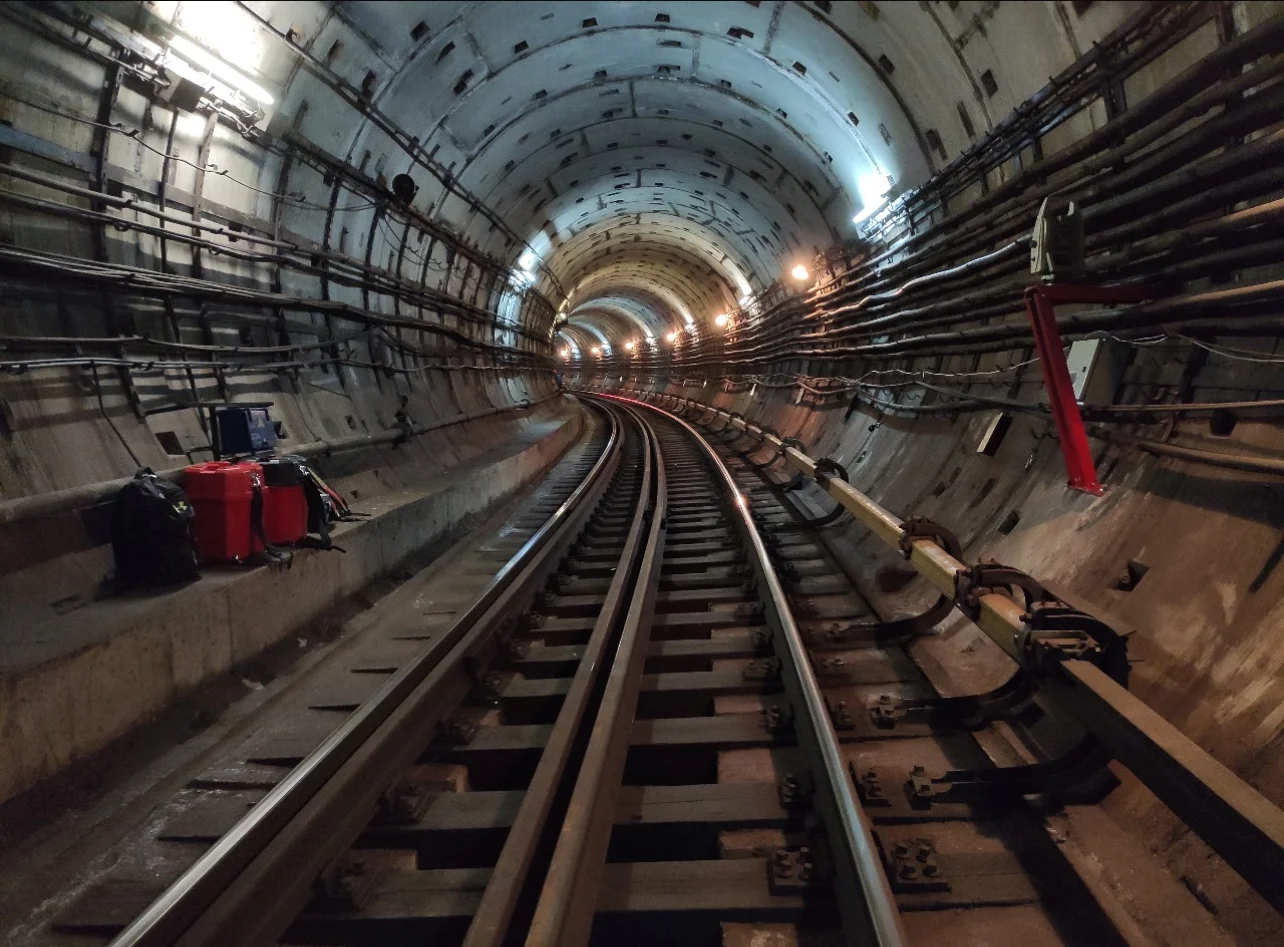

Измерительные работы в тоннеле
Наблюдения с учётом работы метрополитена
Строительство рядом с тоннелем, проходка или реконструкция требуют сопоставимых данных о положении сооружения во времени. Программа должна учитывать строительные этапы, условия доступа и требования эксплуатирующей организации.
ЮСТАС организует геодезическую часть мониторинга сооружений метрополитена и согласованный комплекс наблюдений. Состав работ определяем по проекту и условиям объекта: от исходного цикла до повторных измерений и анализа изменений.
Что контролируем
Осадки и горизонтальные перемещения контрольных точек, изменение положения конструкций, геометрию доступных сечений тоннеля. При необходимости программу связывают с наблюдением за трещинами, окружающей застройкой и грунтовым массивом. Для каждого параметра устанавливают метод, точность и периодичность.
Измерительная основа и нулевой цикл
До сравнения последующих серий проверяем исходные пункты и фиксируем начальное состояние. Условия закрепления марок и их сохранность учитываем при выборе мест наблюдений. Если часть точек утрачена или изменилась схема измерений, это отражаем в материалах и проверяем сопоставимость ряда.
Для отдельных задач применяют роботизированные тахеометрические наблюдения или сканирование. Лазерное сканирование позволяет исследовать доступную геометрию тоннеля; оно не заменяет все виды мониторинга автоматически.
Собственные материалы ЮСТАС
В архиве есть работа по определению деформации тоннеля соединительной ветви в депо «Солнцево» по результатам сканирования. Она представлена в разделе проектов. Метод и выводы нового объекта определяем по его программе, без переноса численных результатов с другого сооружения.
Отчётность и связь со строительными этапами
Передаём ведомости перемещений, графики по датам, схемы точек и пояснения выявленных изменений. В отчёте указываем выполненные работы на площадке и обстоятельства, влияющие на интерпретацию. Порядок уведомления и перечень получателей определяем до регулярных наблюдений.
Нормативная основа работ
Для сооружений метро дополнительно учитываем проектную документацию, режим доступа и требования эксплуатирующей организации в применимой части.
Область применения и пояснения
- СП 120.13330.2022 «Метрополитены - актуализированный СНиП 32-02-2003», с изменениями № 1–3. Профильные требования к новым и реконструируемым объектам метрополитена; применимость определяется составом работ и объектом.
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», с опубликованной поправкой. Организация обследования и мониторинга технического состояния в пределах области применения стандарта.
- СП 126.13330.2017 «Геодезические работы в строительстве - актуализированный СНиП 3.01.03-84», с изменениями № 1 и № 2. Геодезическая основа, контроль геометрии и наблюдения за деформациями при строительстве и реконструкции.
Перечень применимых требований, допуски и периодичность закрепляем в задании и программе с учётом проекта и условий эксплуатации. Статус и опубликованные изменения проверены по карточкам Росстандарта 12 сентября 2026 года; перед началом работ редакции проверяются повторно.
Частые вопросы
Можно ли установить постоянную систему
Возможность зависит от размещения приборов, питания, связи и условий эксплуатации. Для этого предусмотрен автоматизированный мониторинг.
Входит ли оформление доступа на объект
Порядок допуска, сопровождение и доступные интервалы работ согласуем с заказчиком и эксплуатирующей организацией до выезда.
Что прислать для начала
Проектные материалы, схему расположения сооружений, программу наблюдений при её наличии и график строительных этапов.
