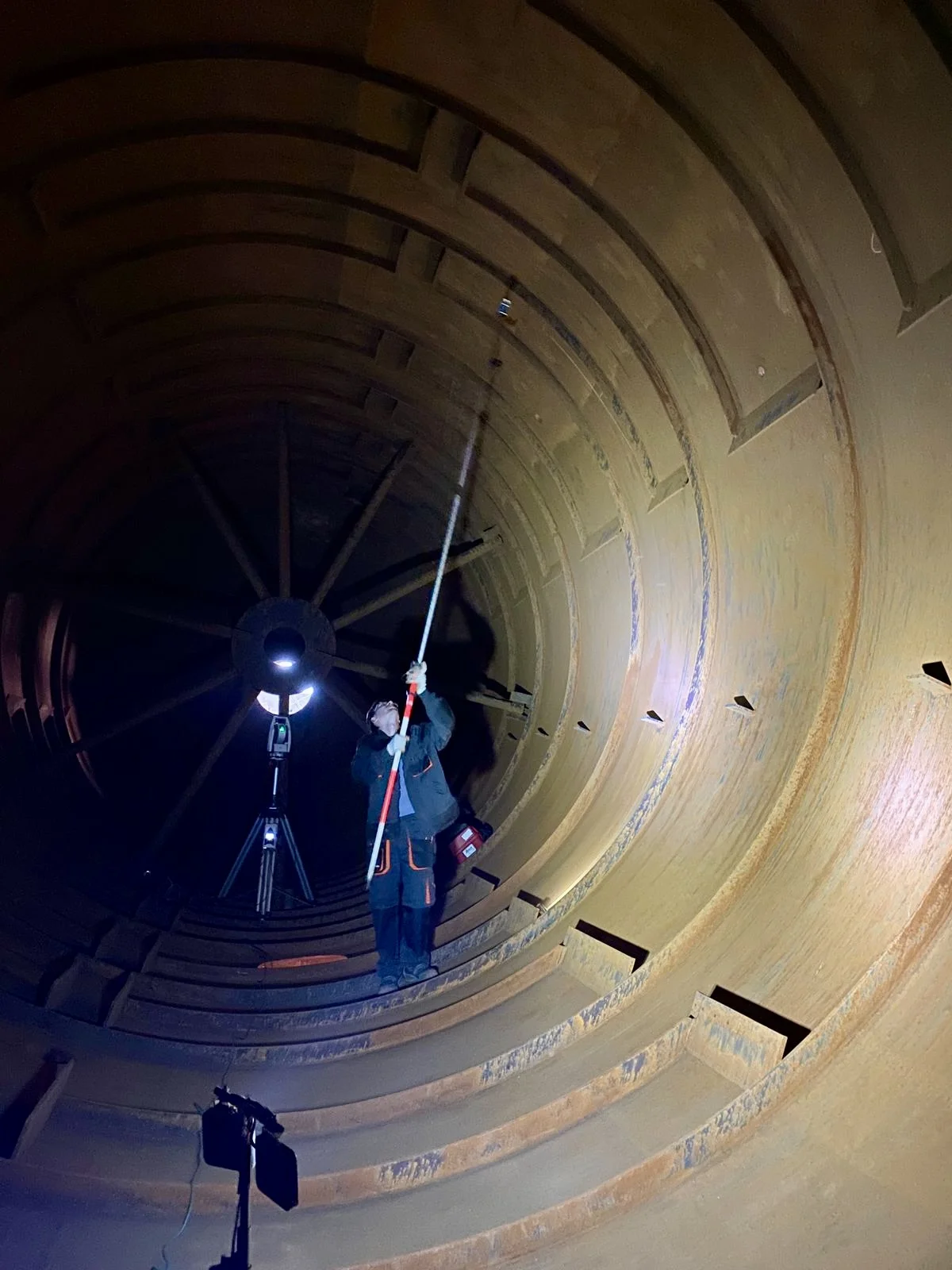

Координатные измерения цилиндрической конструкции (архив ЮСТАС); тематическая иллюстрация метода
Геометрия мельницы от опор до привода
При монтаже или ремонте рудоразмольной мельницы необходимо связать положение корпуса, подшипниковых опор и привода в одной системе координат. Локальная проверка отдельной поверхности не показывает, как узлы расположены относительно общей оси агрегата.
ЮСТАС выполняет измерительную выверку мельниц по заданию ремонтной службы или монтажной организации. Начинаем с чертежей, схемы опирания и требований изготовителя. Уточняем, какие элементы доступны и какие решения заказчик должен принять по результатам измерений.
Что проверяем
В программу включаем положение фундаментных рам и опорных поверхностей, взаимную ориентацию подшипниковых узлов, контролируемых сечений корпуса и элементов привода. Состав параметров зависит от конструкции мельницы: соосность, параллельность, высотные отметки, плоскостность и положение монтажных баз рассматриваются по отдельности.
Если требуется оценить форму детали или биение, согласуем дополнительные точки и режим наблюдений. Значение, рассчитанное по неподвижному сечению, нельзя автоматически считать биением вращающегося узла.
Как проходит выверка
Проверяем исходную основу и связываем измерения с принятыми базами. Определяем начальное положение узлов и составляем ведомость отклонений. Затем сопровождаем согласованные регулировочные перемещения измерениями и выполняем повторный контроль.
Метод выбираем по размерам, доступу и допускам. Лазерный трекер позволяет определять пространственные координаты; состав оснастки и контроль перестановок включаем в методику. Температурное состояние агрегата фиксируем, чтобы результаты разных этапов можно было сопоставить.
Результат для монтажной и ремонтной службы
Схема базирования, ведомости положения узлов, отклонения от согласованных требований и сравнение до и после регулировки. Расчёт корректирующих перемещений выполняется в пределах задания. Решения о механическом ремонте и замене элементов принимают ответственные специалисты оборудования.
Нормативная основа работ
Для промышленного оборудования численные допуски, базы и условия контроля определяют чертежи, монтажная документация и требования изготовителя. Строительные СНиП не являются универсальными нормами выверки оборудования.
Область применения и пояснения
- ГОСТ Р 53442-2015 Правила задания геометрических допусков формы, ориентации, расположения и биения. Численные допуски конкретного изделия берут из конструкторской документации.
- ГОСТ Р 8.563-2009 Требования к разработке и применению методик измерений. Применяется в своей области; прямые измерения по эксплуатационной документации прибора исключены из области этого стандарта.
Вопросы и ответы
Когда нужна выверка мельницы?
При монтаже, ремонте, регулировке или проверке геометрии. Конкретную задачу формулируют по документации и наблюдаемым особенностям работы.
Какие параметры измеряют?
Положение согласованных осей, опор, поверхностей и сопрягаемых элементов. Их перечень зависит от конструкции мельницы.
Нужен ли проект для измерений?
Для определения отклонений нужны номинальные параметры, базы и допуски. При неполных данных сначала согласуем возможный объём контроля.
Можно ли сравнить состояние до и после ремонта?
Да, если сохранены базы и сопоставимы условия измерений. Этапы контроля лучше определить до начала ремонта.
Кто выполняет механическую регулировку?
Исполнителя и состав регулировки назначают отдельно. Геодезические измерения дают данные о положении узлов и результате изменений.
От чего зависят сроки и стоимость?
От размеров, числа параметров, условий доступа, технологических остановок и количества циклов проверки.
