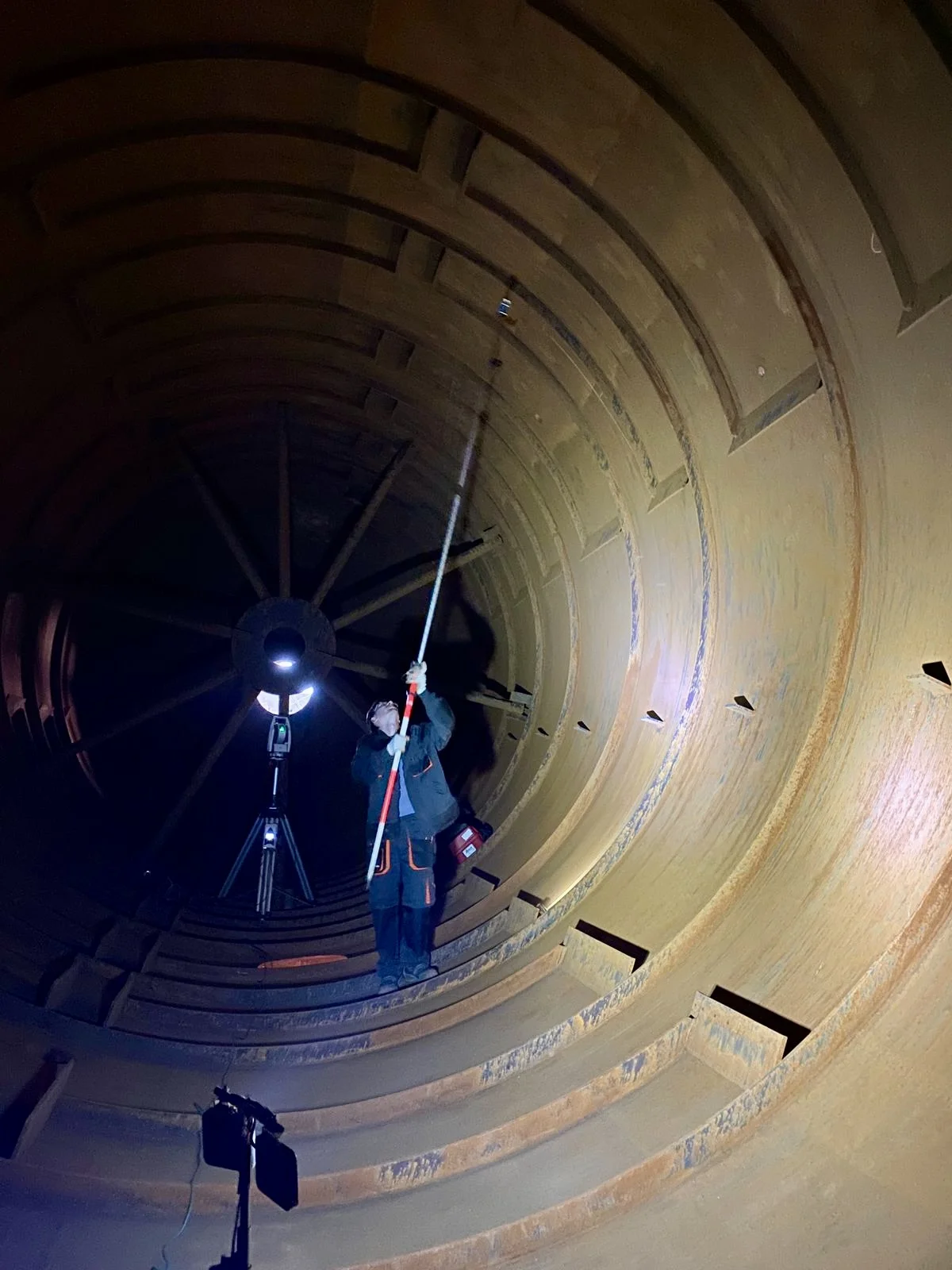

Координатный контроль крупногабаритной корпусной конструкции - архив ЮСТАС; тематическая фотография измерений
Согласовать геометрию секций до стыковки
При сборке судового корпуса необходимо увязать детали, секции и блоки, изготовленные на разных участках производства. Ошибки базирования могут проявиться лишь на стапеле, когда исправлять расхождение сложнее. Предварительный размерный контроль позволяет получить данные для решения о подгонке и положении элементов до окончательной сборки.
ООО Фирма «ЮСТАС» рассматривает задачи измерений в судостроении и судоремонте. Состав работ согласуем по чертежам, системе судовых координат, этапам изготовления и требованиям к отчётности.
Контроль изготовления и сборочной оснастки
В программу могут входить геометрия опорных поверхностей, положение контрольных точек секций, координаты стыков и монтажных баз. Для оснастки проверяют направляющие, упоры и фиксаторы относительно принятой системы координат. Эту задачу связываем с выверкой сварочных стендов.
На этапах сборки сравнивают проектное и фактическое положение элементов. После сварки может потребоваться повторный контроль: измерения оснастки не заменяют проверку готовой конструкции.
Проверка собираемости по результатам обмеров
Для пространственного сопоставления секций заранее определяют единые базы, контрольные сечения и правила совмещения моделей. По измеренным данным оценивают расхождения в местах стыковки и показывают участки, требующие внимания технолога.
Если секции измеряют на разных площадках, нужно обеспечить сопоставимость координат и описать условия съёмки. Температура, положение конструкции на опорах и стадия изготовления могут влиять на результат сравнения.
Обмеры для ремонта и модернизации
Когда фактическая геометрия отличается от архивных чертежей, лазерное сканирование и координатные измерения помогают подготовить исходные материалы. По заданию получают сечения корпусных элементов, положение оборудования и трасс, геометрию доступных поверхностей.
Состав модели и требуемую детализацию определяют до съёмки. Облако точек, обмерный чертёж и рабочая конструкторская документация являются разными результатами и согласуются отдельно.
Что получает заказчик
Схему измерительной основы, координаты и сечения, ведомости отклонений, графическое сравнение с проектом. Для сопровождения установки оформляют результаты исходного и повторного контроля в одних базах. Лазерный трекер и оснастку подбирают по доступности точек и заданной точности.
Нормативная основа работ
Геометрию секций, осей и оборудования контролируют по конструкторской документации и согласованной программе. Дополнительно учитывают применимые правила классификационного общества для конкретного судна и этапа работ.
Область применения и пояснения
- ГОСТ Р 53442-2015 - Правила задания геометрических допусков формы, ориентации, расположения и биения. Численные допуски конкретного изделия берут из конструкторской документации.
- ГОСТ Р 8.563-2009 - Требования к разработке и применению методик измерений. Применяется в своей области; прямые измерения по эксплуатационной документации прибора исключены из области этого стандарта.
Указаны основные документы с действующим статусом по официальным карточкам на 12 сентября 2026 года. Для конкретного задания уточняют применимые положения, вступившие в силу изменения и дополнительные профильные требования.
Частые вопросы
Можно ли обмерить секции на разных заводах
Такая задача требует заранее согласованных баз, методики и проверки сопоставимости результатов.
Входит ли механическая центровка оборудования
Измерения и механические операции имеют разный состав. Необходимое сопровождение укажите в задании.
Нужна ли готовая CAD-модель
Для сравнения с проектом она полезна. При её отсутствии уточним, достаточно ли чертежей и какие обмерные материалы нужно подготовить.
Направьте чертежи, размеры секций, допуски стыковки и описание этапа сборки. По ним предложим программу контроля.
