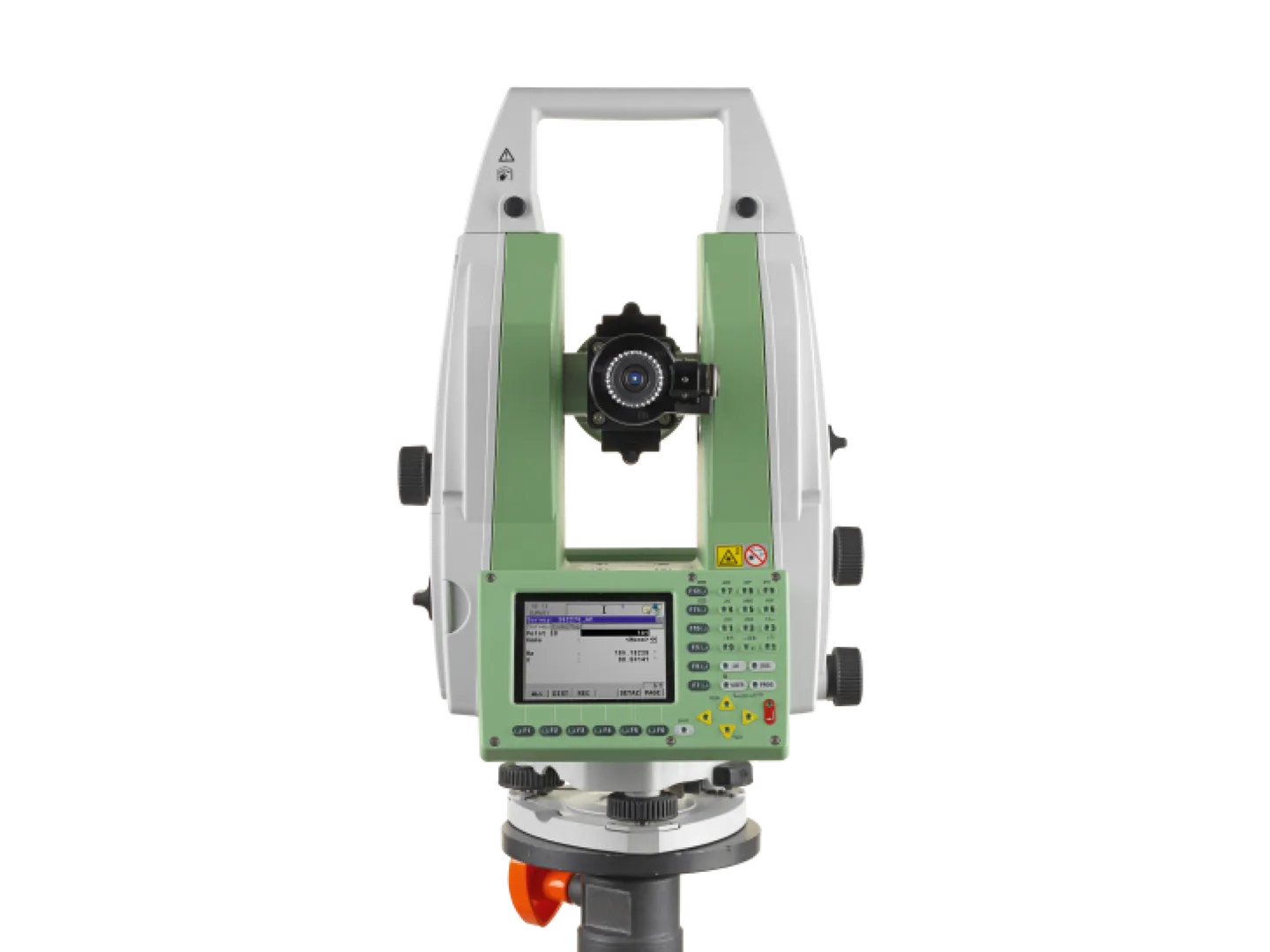

Leica TM6100A. Изображение производителя Hexagon / Leica Geosystems.
Для каких задач выбирают TM6100A
При сборке и выверке оборудования инженеру бывает нужно задать направление, сравнить положение осей или проверить угловую ориентацию поверхности. Leica TM6100A предназначен для промышленной угломерной работы; конфигурацию измерительной системы выбирают под геометрию объекта и требуемый результат.
Автоколлимация: контроль углового положения
В автоколлимационной схеме используют отражение от зеркала. Изменение ориентации зеркала позволяет наблюдать угловые изменения контролируемого элемента. Для такой задачи важны зеркало, его крепление, устойчивость опоры и выбранная методика. Перечень оснастки согласуют вместе с прибором.
Что важно в характеристиках
В брошюре производителя указана СКО угловых измерений 0,5″ и минимальное отображаемое приращение 0,01″. Это разные параметры. Малый шаг индикации не означает, что любое измерение выполняется с такой же точностью. Результат на объекте также зависит от установки, условий визирования и схемы наблюдений.
Пьезоприводы обеспечивают моторизированное наведение. Ближняя фокусировка позволяет работать с расположенными рядом элементами; минимальное расстояние нужно сравнивать от одной и той же точки прибора.
Как согласуем комплектацию
Сообщите, что требуется контролировать: направление, соосность, параллельность или угловое перемещение. Приложите схему установки, расстояния, допуски и описание доступа. Уточним необходимость автоколлимационной подсветки, зеркал, целей, штатива или промышленной стойки, источников питания и программного обеспечения.
Комплектация из чужого коммерческого предложения не определяет состав поставки ЮСТАС. Лицензии, аксессуары и метрологические документы перечисляем в согласованной спецификации.
Прибор или измерительная работа
Если оборудование нужно для разовой задачи, можно обсудить выполнение измерений специалистами ЮСТАС. Для собственной измерительной службы рассмотрим подбор прибора и условия его применения.
Вопросы об оборудовании
Автоколлимационный теодолит Leica TM6100A: подойдёт ли система для нашей задачи?
Пришлите описание объекта, размеры, допуски и условия работы. Сопоставим требования с документацией конкретного исполнения. Наличие отдельной функции не гарантирует получение нужного результата без подходящей схемы измерений.
Что входит в рабочий комплект?
Уточняем основной прибор, принадлежности, крепления, питание, ПО и лицензии. Базовая поставка и комплект для выполнения вашей задачи могут отличаться. Состав фиксируем в спецификации.
Совместима ли система с нашим оборудованием?
Нужны модели, версии ПО и описание обмена данными. Проверяем интерфейсы, форматы и доступные режимы. Совместимость подтверждаем для конкретных устройств и версий.
Как узнать стоимость и срок поставки?
Пришлите модель, количество, нужную комплектацию и срок. В предложении укажем стоимость, состав, условия оплаты и поставки. Наличие на складе и срок не следует определять только по карточке каталога.
Какие документы входят в поставку?
Паспорт, руководство и другие документы уточняем по позиции. Для средств измерений отдельно проверяем требования к поверке или калибровке и документы конкретного прибора. Не каждая принадлежность является самостоятельным средством измерений.
Как согласовать обучение и поддержку?
Укажите, нужна ли первичная настройка, обучение работе или помощь с действующим комплектом. Возможность, исполнителя и объём этих работ уточняем до покупки. Условия гарантии, ремонта и поддержки фиксируем в предложении и договоре.
Исполнения и характеристики
Сравнивайте рабочую зону, комплектацию и условия применения выбранного исполнения
Leica TM6100A – основные характеристики · артикул по запросу
| СКО измерения горизонтальных и вертикальных углов | 0,5″ по ISO 17123-3 |
|---|---|
| Минимальное отображаемое приращение угла | 0,01″; не является показателем точности |
| Ближняя фокусировка от передней линзы | 0,51 м |
| Ближняя фокусировка от оси вращения трубы | 0,60 м |
| Автоколлимационное устройство | Встроенное; подсветка AL51 |
| Привод | Прямой пьезоэлектрический |
| Рабочая температура | Уточняется по руководству и паспорту конкретного исполнения |
