Геодезические измерительные системы для железнодорожных путей

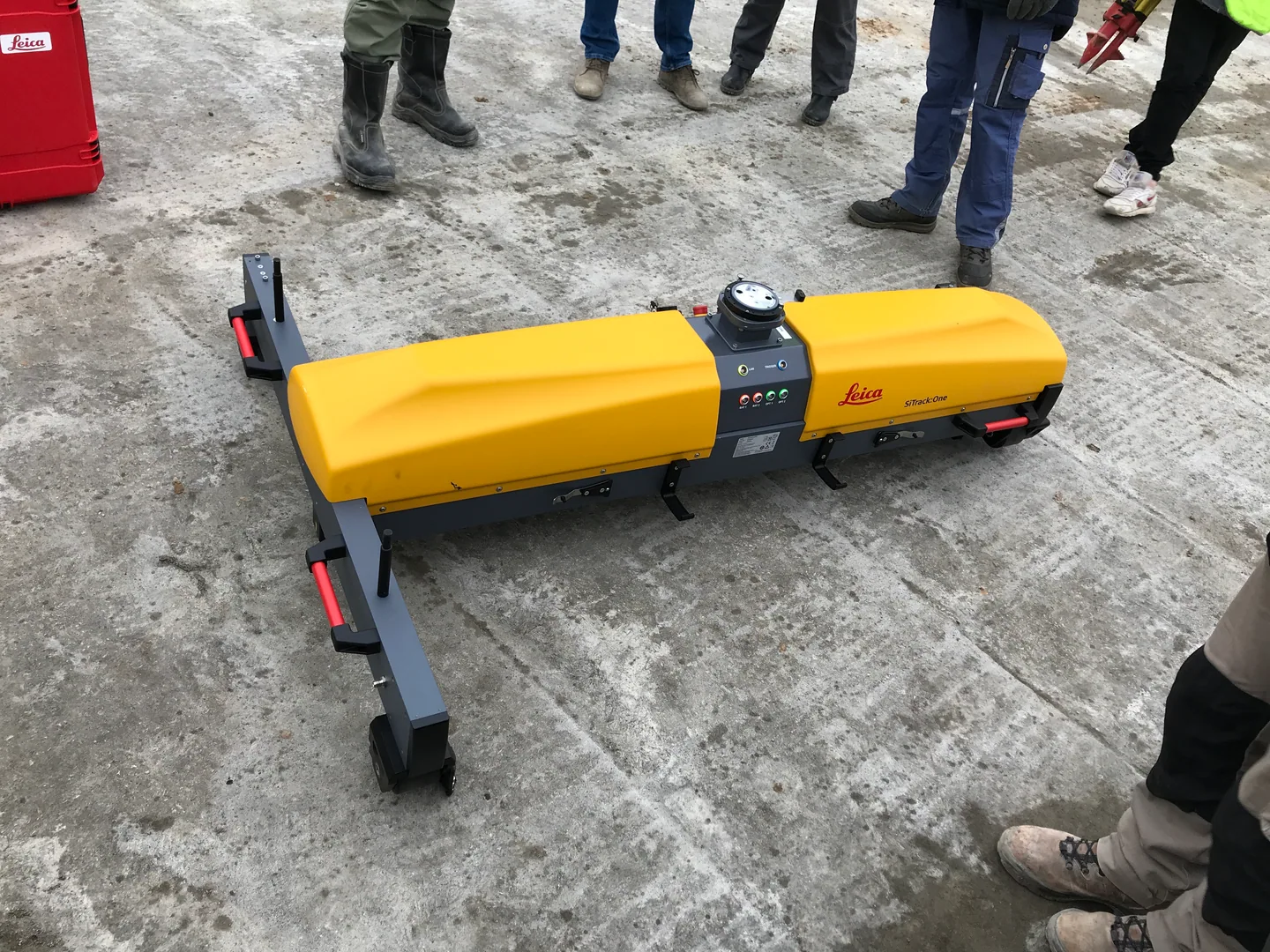

Геодезическая железнодорожная система объединяет измерительные устройства и компьютер на платформе, которая перемещается по рельсам. Такая тележка служит общей базой для датчиков: результаты связывают с положением на пути, сохраняют и обрабатывают в программном обеспечении комплекса.

Модульная конструкция позволяет подбирать состав системы под задачу. Для контроля геометрии колеи, определения координат пути и съёмки окружающей инфраструктуры могут потребоваться разные приборы и способы привязки.

Какие параметры пути измеряют

В зависимости от комплектации система позволяет определять ширину колеи, взаимное превышение рельсов и положение оси пути. Результаты можно связывать с пикетажем и использовать для сравнения с проектом либо предыдущей съёмкой.

При подготовке задания важно указать, относительно какой базы оценивают положение пути. Локальные параметры колеи и координаты в проектной системе решают разные задачи. Чтобы получить координатный результат, комплексу нужна предусмотренная производителем и методикой внешняя привязка.

Съёмка территории и объектов вдоль пути

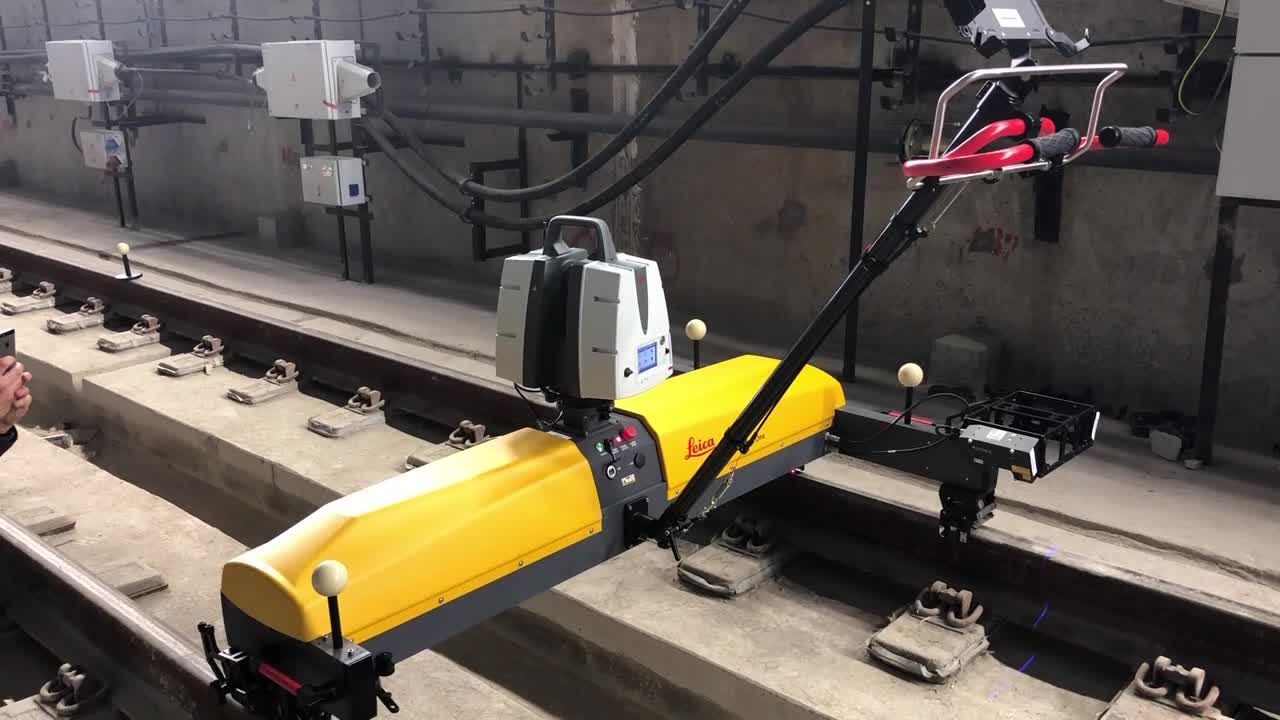

При оснащении соответствующими модулями комплекс используют для съёмки платформ, опор контактной сети, сигнальных устройств, растительности и других объектов в зоне работ. Геометрию окружающих поверхностей получают, например, с помощью установленного сканирующего оборудования.

Состав объектов и полосу съёмки задают заранее. Не каждая измерительная тележка оснащена сканером и не любой комплект выдаёт одинаково подробные данные об окружающей территории.

Тоннели: профили и габариты

Для тоннельного участка может потребоваться получение поперечных профилей и определение расстояний от пути до окружающих конструкций. Измеренную геометрию сопоставляют с заданным контуром или габаритом по принятой методике.

До работ согласуют ось отсчёта, положение рельсов, используемую систему координат и критерии оценки. Простое изображение тоннеля в облаке точек ещё не является заключением о соблюдении габарита.

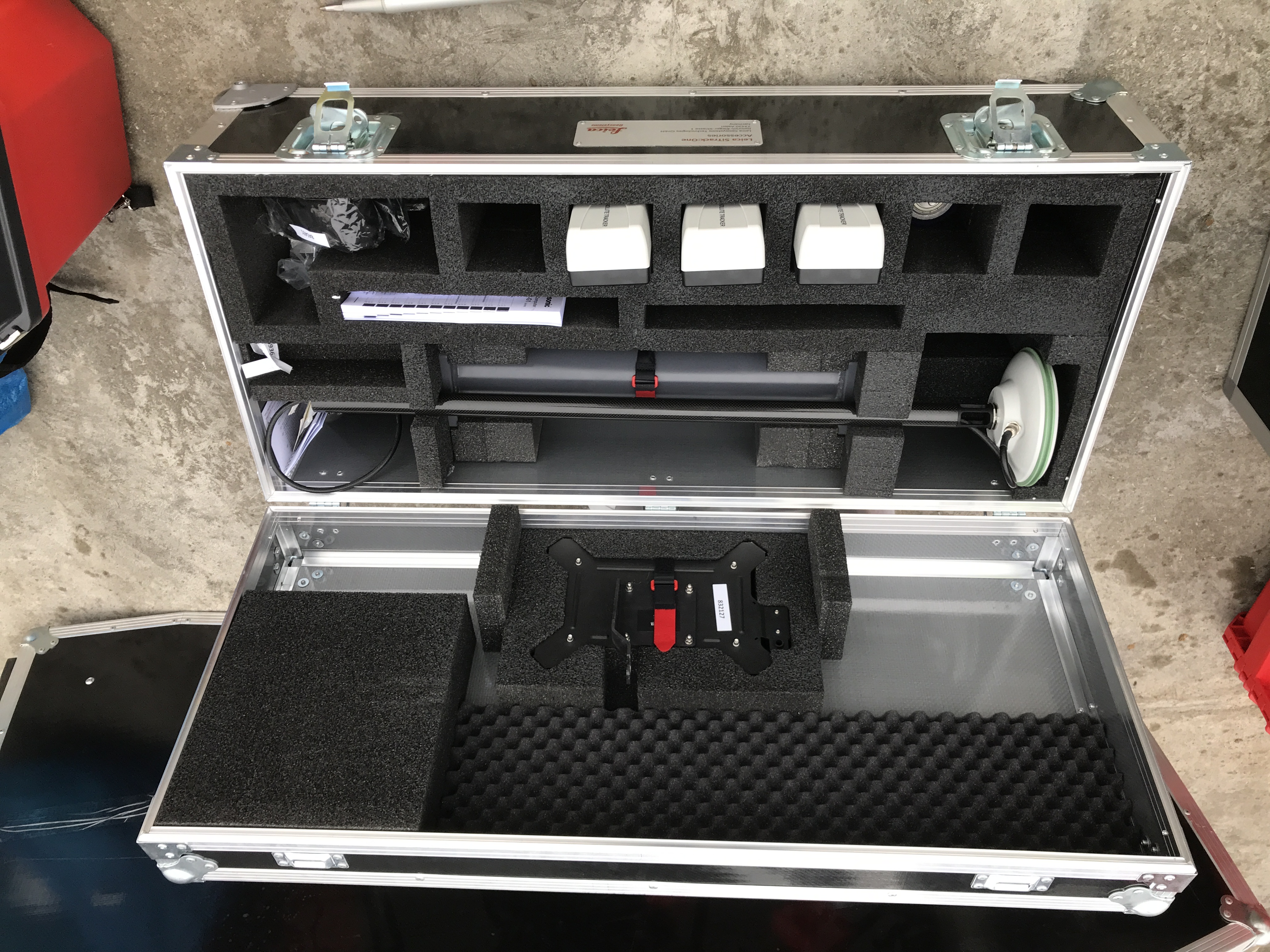

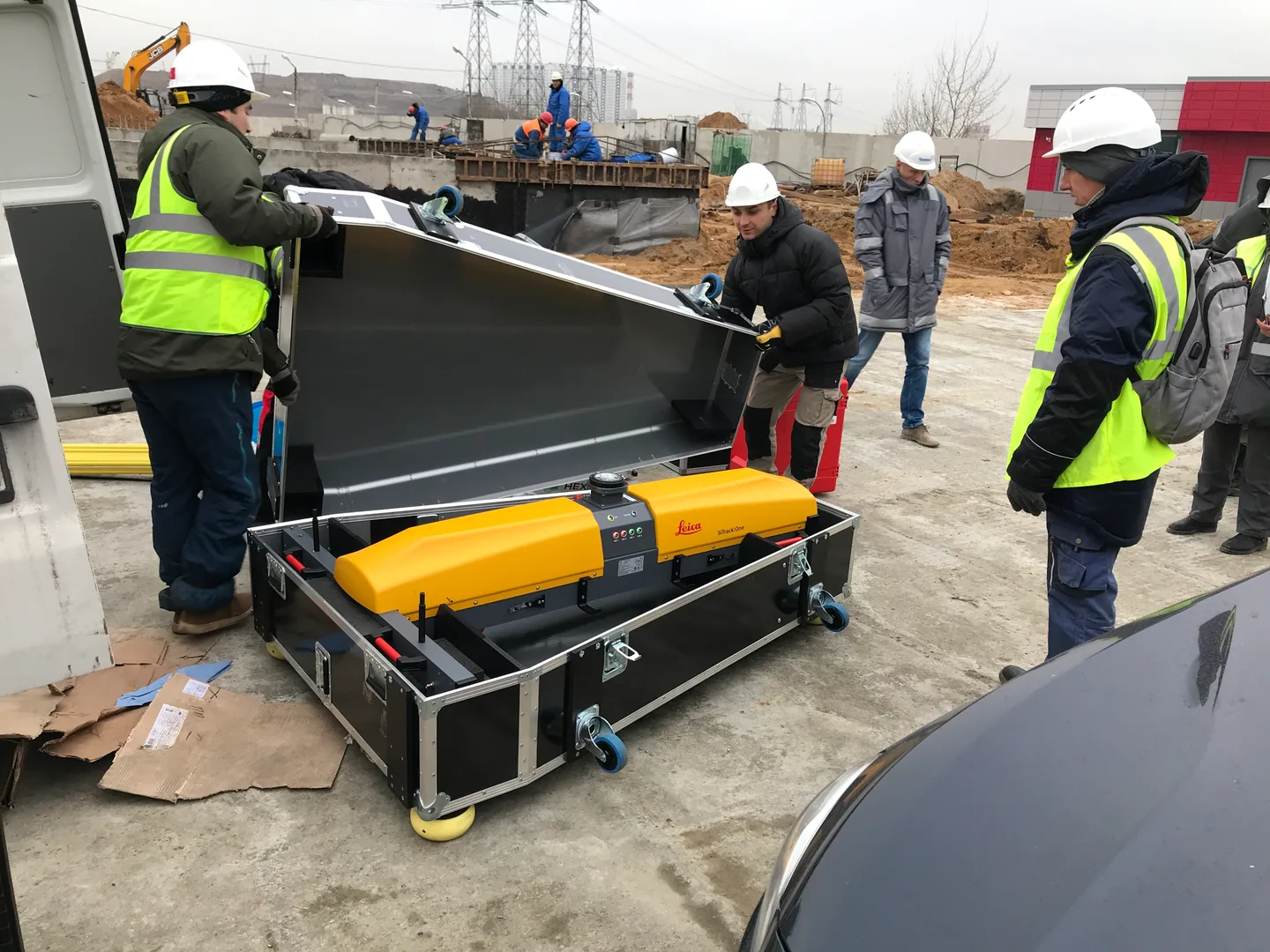

Что входит в измерительный комплекс

• Несущая тележка, рассчитанная на соответствующий путь и условия применения.
• Датчики параметров колеи и положения платформы в выбранной комплектации.

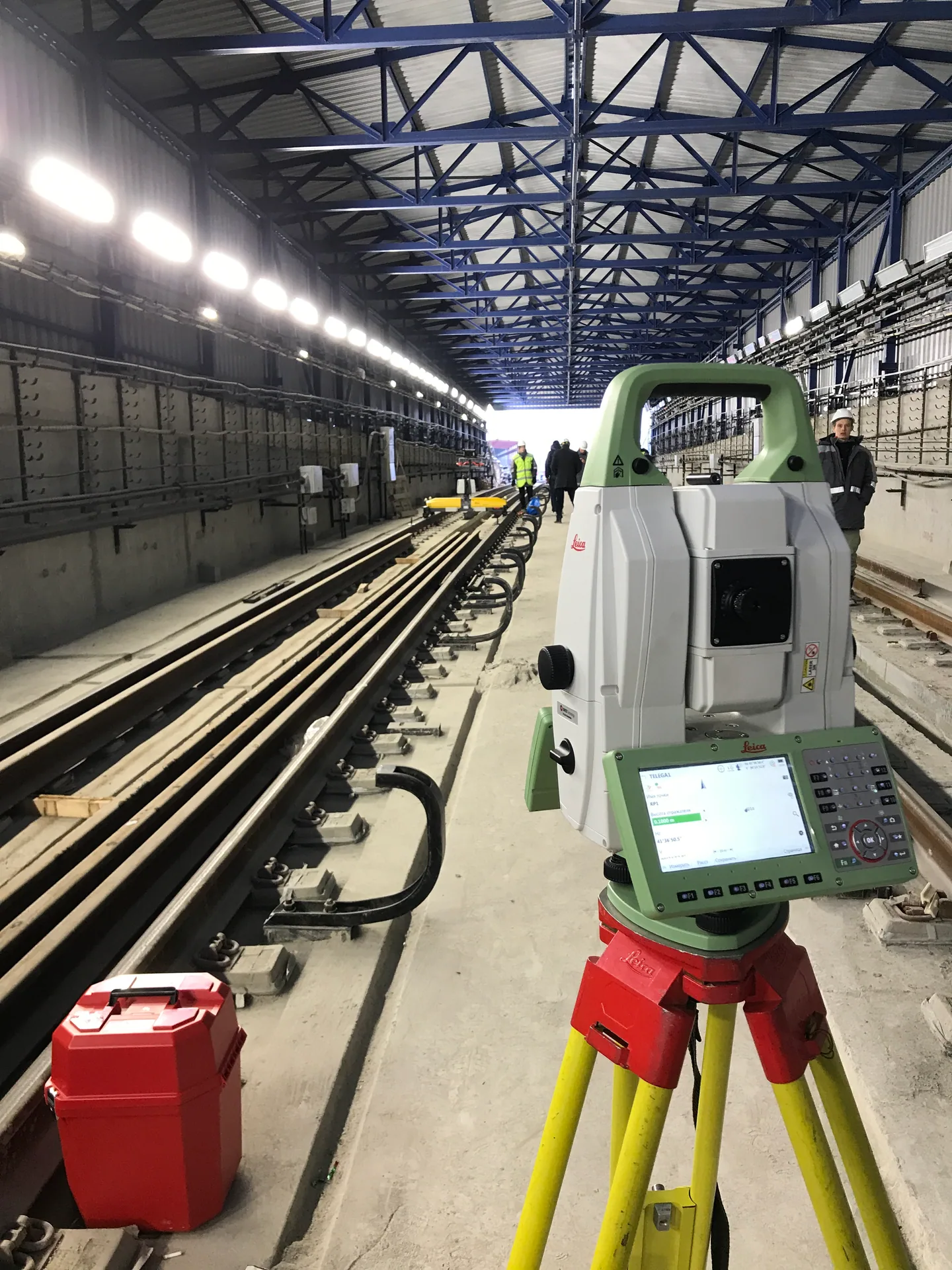

• Средства координатной привязки, предусмотренные схемой измерений.
• При необходимости - сканирующий модуль и дополнительные устройства.
• Компьютер и ПО для записи, обработки и экспорта результатов.

Точность, допустимая скорость движения, ограничения по участкам пути и состав выдачи определяются паспортом конкретной системы. Эти характеристики нельзя переносить с одной модели или комплектации на другую.

Для каких работ используют результаты

Измерения применяют при проверке положения пути, подготовке исполнительной документации, планировании ремонтных работ и контроле прилегающей инфраструктуры. По заданию получают ведомости параметров, координаты, профили, схемы и материалы сравнения с проектом.

Порядок доступа на действующий путь, технологические окна и меры безопасности согласуют с эксплуатирующей организацией до выезда. Условия производства работ влияют на выбор метода и график измерений.

Обсудить железнодорожную задачу с ЮСТАС

Направьте схему участка, его протяжённость, требуемые параметры и пример нужной выдачи. Укажите, идёт ли речь о строящемся пути, действующей инфраструктуре или тоннеле. Уточним измерительную схему и применимость оборудования к условиям объекта.
