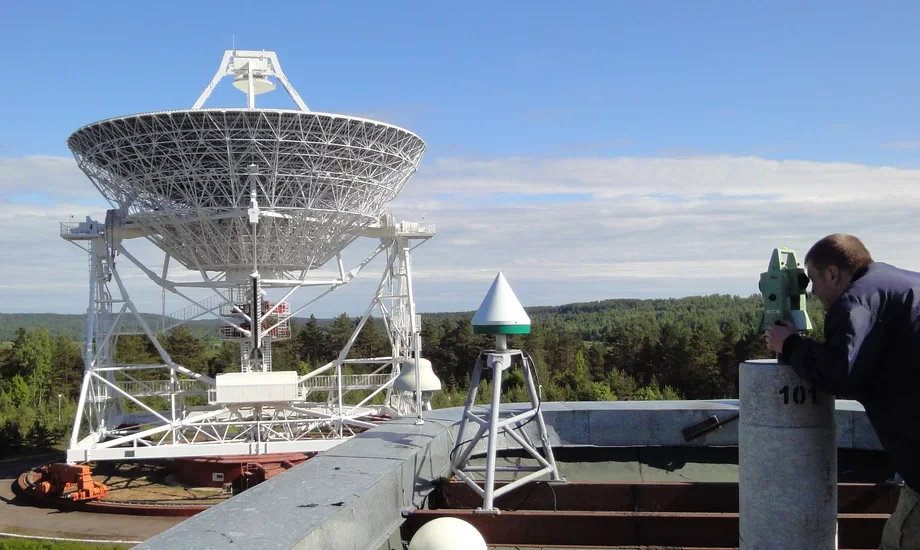

РТФ-32 комплекса «Квазар-КВО»
Юстировка антенны, если простыми словами, это настройка её геометрии: зеркало должно иметь расчётную форму, облучатель стоять в фокусе, а оси вращения быть там, где их считает система наведения. Малейшая ошибка в геометрии превращается в потерю сигнала или неточное наведение.
Геодезист в этой работе измеряет: форму отражающей поверхности, положение щитов и узлов, опорную точку антенны. Название «ЮСТАС» происходит от юстировки антенных систем. Мы определяли опорные точки радиотелескопов РТ-32 в Зеленчукской и Светлом: как это было.
Измерить форму антенны в её рабочем положении
Для антенной системы важны форма отражающей поверхности и взаимное положение её элементов. При сборке, настройке и исследовании деформаций необходимо сравнивать фактическую геометрию с расчётной моделью в заданной системе координат.
ООО Фирма «ЮСТАС» рассматривает задачи измерительного сопровождения радиоастрономических комплексов. В нашем архиве есть материалы по РТФ-32 и определению деформаций полотна антенны. Объём контроля для нового объекта формируем по конструкторской документации и программе исследований.
Какие параметры можно включить в задание
Контроль формы отражателя, положения отдельных панелей и их стыков; взаимная ориентация элементов антенной системы; координаты базовых точек и осей; изменение геометрии при согласованных положениях конструкции. Выбор точек должен позволять оценить именно те отклонения, которые важны разработчику антенны.
Для анализа поверхности заранее определяют способ сравнения с теоретической моделью. Отклонения отдельных точек, ошибка формы и смещение всей поверхности относительно базы имеют разный смысл. Их следует показывать раздельно, чтобы результат можно было использовать при регулировке.
Методика под конструкцию и условия наблюдений
На подготовительном этапе уточняем размеры, доступность поверхности, допустимость установки марок и возможные положения антенны. Затем выбираем средства измерений и схему привязки. Лазерный трекер, тахеометрические методы и оптические технологии применяют по условиям задачи, с оценкой достижимой точности всей схемы.
При повторных измерениях фиксируют положение конструкции и условия окружающей среды. Чтобы исследовать температурные или нагрузочные изменения, необходимо сохранять сопоставимость серий. Изменение измерительной основы не должно ошибочно трактоваться как деформация поверхности.
Измерительное сопровождение юстировки
После исходного контроля готовят ведомость отклонений. Направления и порядок регулировки определяют совместно с ответственным за конструкцию. По завершении согласованного этапа повторяют измерения и сравнивают состояния в тех же базах. Механическую настройку и геометрический контроль разграничивают в задании.
Результат для разработчика и эксплуатации
Схема измерений, координаты контрольных точек, карта отклонений и сопоставление серий. В отчёте указываем принятые базы, условия и ограничения охвата. Эти данные могут использоваться разработчиком комплекса при оценке и корректировке геометрии.
Нормативная основа работ
Геометрические параметры антенны определяют по конструкторской документации и программе юстировки. Приведённые ГОСТ относятся к методике и заданию геометрических допусков; они не устанавливают радиотехнические характеристики телескопа.
Область применения и пояснения
- ГОСТ Р 8.563-2009 Требования к разработке и применению методик измерений. Применяется в своей области; прямые измерения по эксплуатационной документации прибора исключены из области этого стандарта.
- ГОСТ Р 53442-2015 Правила задания геометрических допусков формы, ориентации, расположения и биения. Численные допуски конкретного изделия берут из конструкторской документации.
Вопросы и ответы
Что такое юстировка антенны простыми словами?
Это настройка геометрии антенны: форма зеркала, положение облучателя в фокусе и положение осей вращения. Геодезист измеряет эти параметры и показывает, какие узлы и на сколько нужно сдвинуть.
