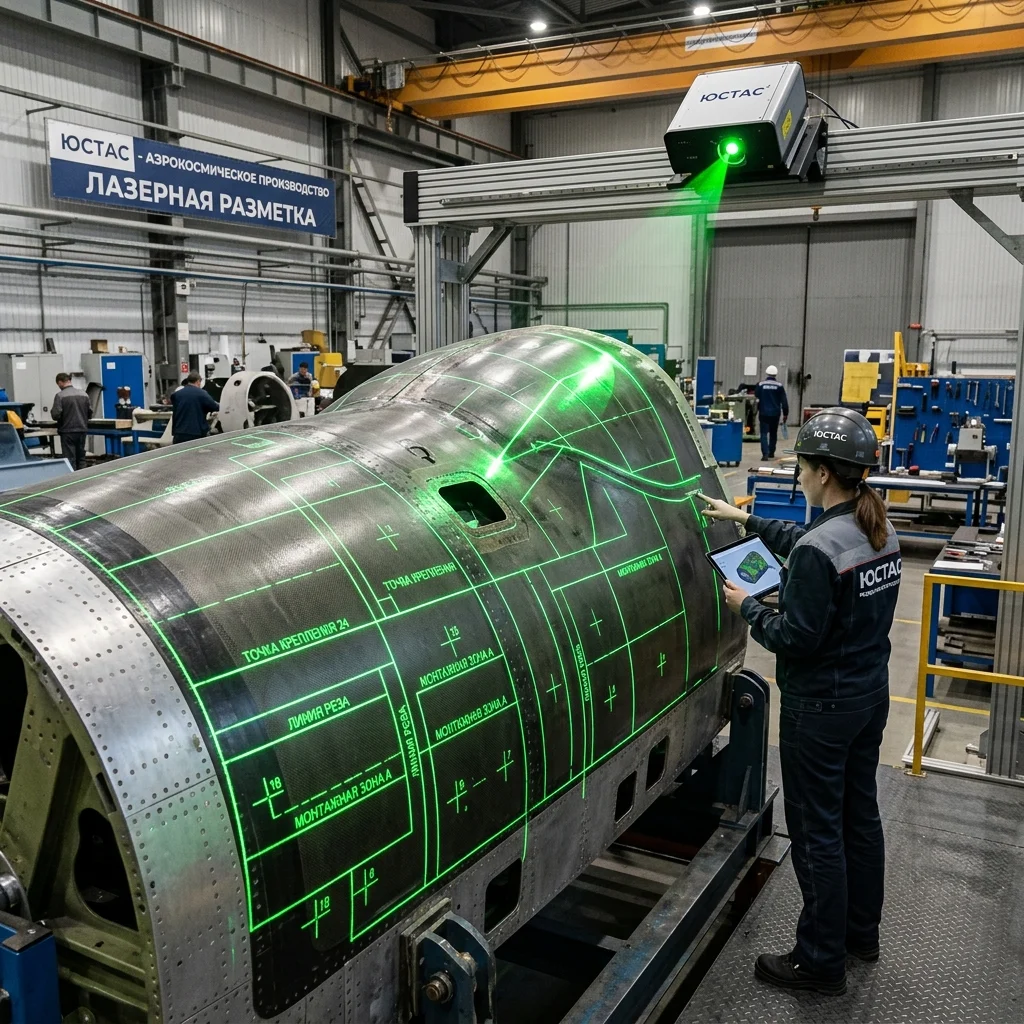

Тематическая иллюстрация из материалов ЮСТАС
Контур из модели на реальном изделии
ЮСТАС предлагает проекционную разметку крупногабаритных конструкций и корпусных деталей. По исходной модели подготавливаем линии сборки, границы установки элементов и другие технологические ориентиры.
От модели к проекции
Согласуем систему координат и контрольные базы, проверяем соответствие исходной модели изделию и размещаем проекционное оборудование. После привязки контролируем положение проецируемых ориентиров в доступных точках.
Где применяется
При позиционировании элементов на криволинейных поверхностях, подготовке сборки и переносе технологических контуров. Видимость проекции, перекрытия и доступ определяют, сколько положений оборудования потребуется.
Что важно до начала
Проекция обозначает ориентир на поверхности. Она не выполняет резку и не заменяет самостоятельный контроль готовой детали. Достижимую точность оцениваем по размеру рабочей зоны, условиям привязки и требованиям задания.
Что прислать
Трёхмерную модель и контуры, допуски позиционирования, габариты изделия, описание материала и освещения рабочей зоны. По этим данным согласуем оборудование и контроль результата.
Нормативная основа работ
Расчётную схему и исходные характеристики принимают по обследованию и проектному заданию. Из перечисленных документов выбирают применимые к материалу конструкций, основанию и способу усиления; дополнительные требования определяются объектом.
Область применения и пояснения
- ГОСТ 31937-2024 - Обследование и мониторинг технического состояния зданий и сооружений в области применения стандарта.
- СП 20.13330.2016 - Нагрузки и воздействия - актуализация СНиП 2.01.07-85*. Определение нагрузок и сочетаний для расчёта строительных конструкций.
- СП 16.13330.2017 - Стальные конструкции - актуализация СНиП II-23-81*. Расчёт стальных строительных конструкций в установленных документом условиях.
- СП 63.13330.2018 - Бетонные и железобетонные конструкции - актуализация СНиП 52-01-2003. Проверки прочности, трещиностойкости и деформаций в применимой части.
- СП 15.13330.2020 - Каменные и армокаменные конструкции - актуализация СНиП II-22-81*. Расчёт кладки и её несущих элементов.
- СП 22.13330.2016 - Основания зданий и сооружений - актуализация СНиП 2.02.01-83*. Расчёт оснований при строительстве и реконструкции в области применения документа.
Указаны основные документы с действующим статусом по официальным карточкам на 12 сентября 2026 года. Для конкретного задания уточняют применимые положения, вступившие в силу изменения и дополнительные профильные требования.
