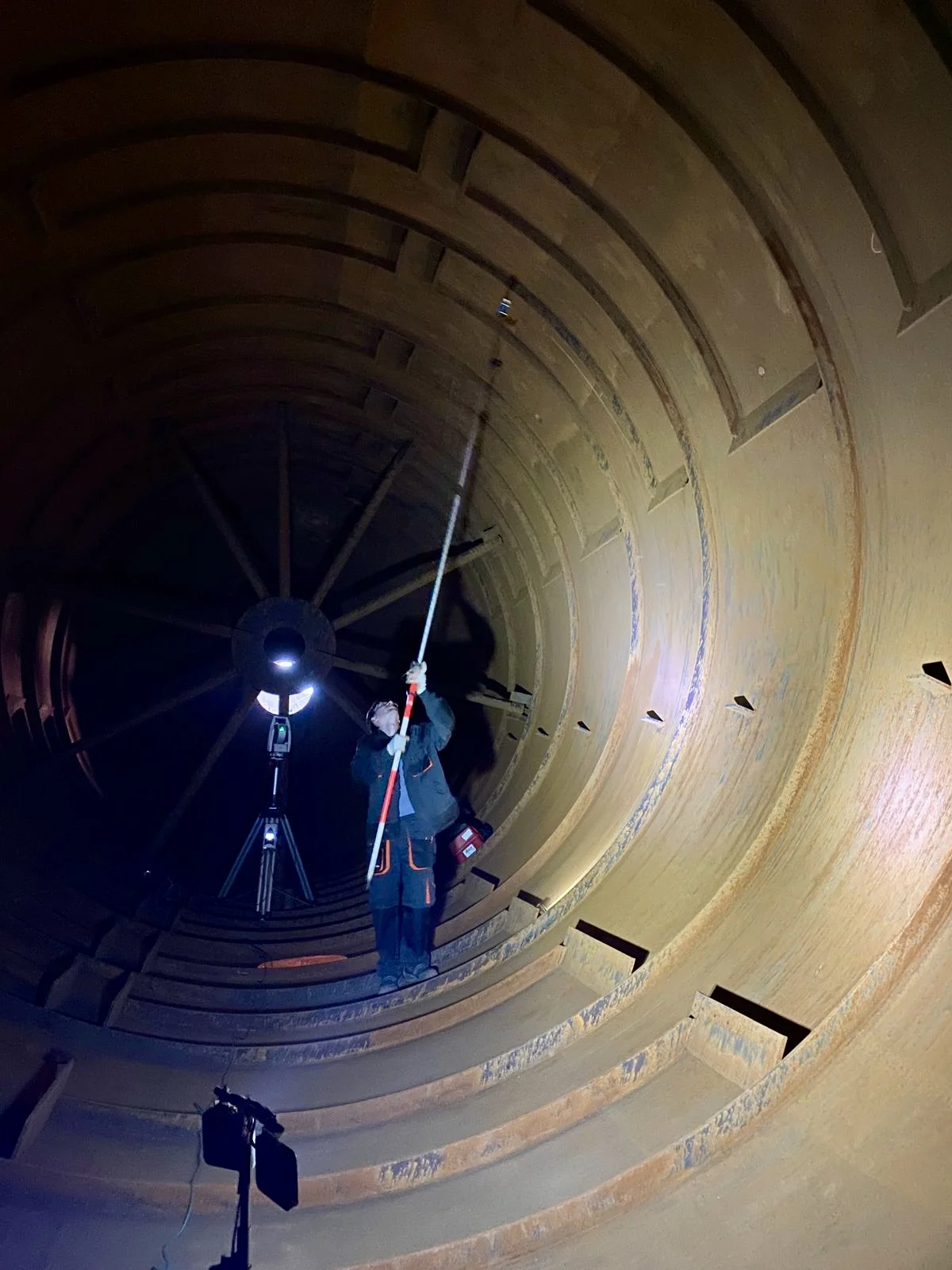

Контроль геометрии крупногабаритной цилиндрической конструкции - архив ЮСТАС; тематическое изображение измерений
Сопоставить геометрию резервуара в разных состояниях
При наблюдении за резервуаром важно знать, в каком состоянии получены измерения: уровень заполнения, температура и выполненные технологические операции могут влиять на геометрию. Без этих сведений различия между циклами трудно интерпретировать.
ЮСТАС организует геодезический мониторинг резервуаров по программе объекта. Начинаем с конструктивной схемы, сведений об основании и перечня параметров, которые необходимо контролировать при строительстве, ремонте или эксплуатации.
Что можно контролировать
Осадки закреплённых точек по периметру, неравномерность вертикальных перемещений, изменение положения оси и доступных участков стенки. Состав измерений определяется типом резервуара и задачей. Для оценки формы поверхности может потребоваться отдельная съёмка или сканирование.
Геометрические наблюдения не заменяют диагностику толщины стенок, сварных соединений, герметичности и состояния металла. Эти результаты при необходимости рассматривают совместно в рамках обследования.
Как строим цикл наблюдений
Проверяем исходную основу, согласуем места марок и выполняем начальную серию. Последующие измерения проводим по принятой схеме с фиксацией эксплуатационных условий. Контролируем сохранность точек и отмечаем, какие участки недоступны.

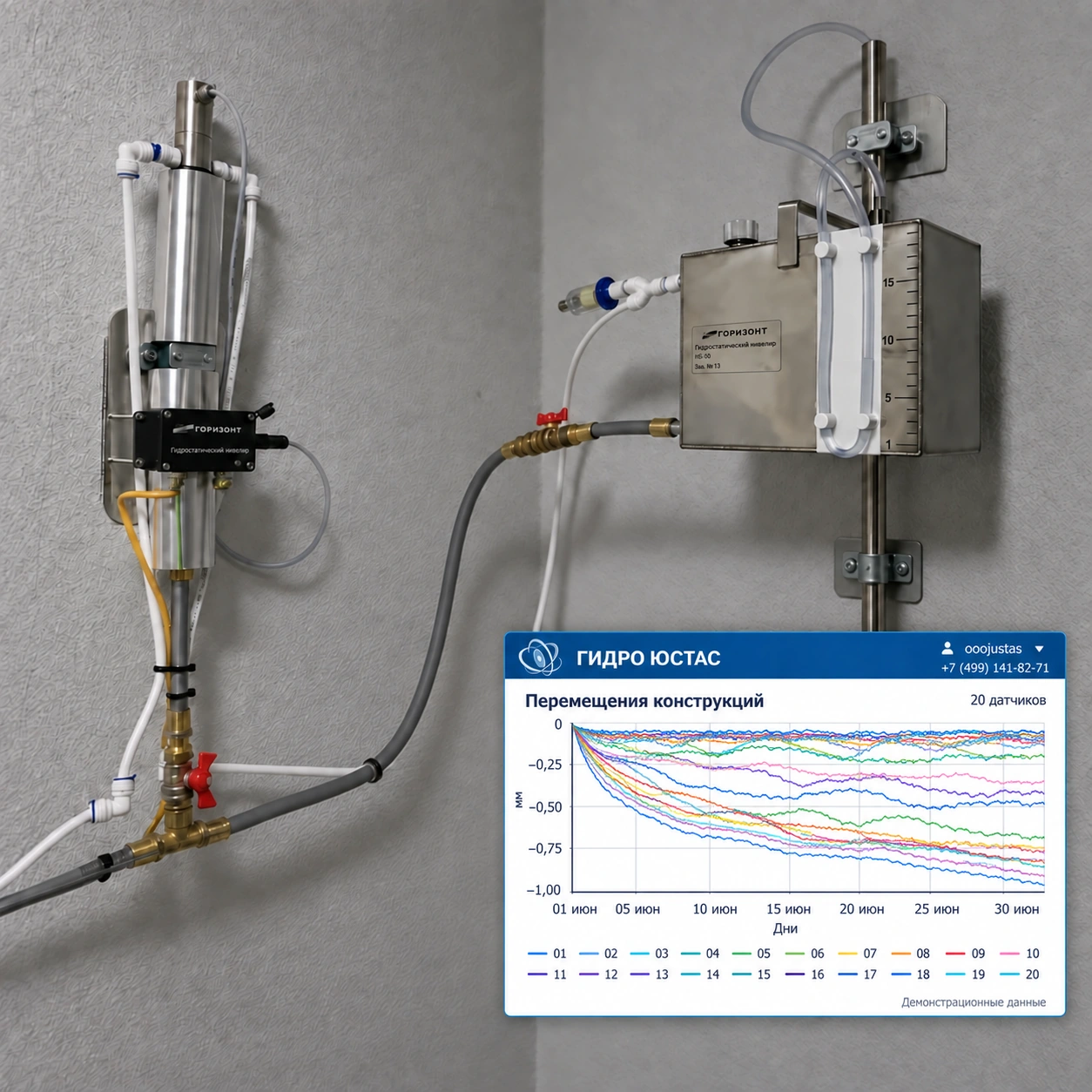

Если режим позволяет сравнивать только определённые состояния заполнения, это отражают в программе. При необходимости непрерывного наблюдения за вертикальными перемещениями рассматриваем гидростатическую систему.
Материалы для эксплуатации
Схемы точек, ведомости осадок и других согласованных параметров, графики по датам и пояснение различий между циклами. Критерии оценки принимают по документации объекта и согласованной программе. Порядок передачи результатов и уведомления ответственных лиц определяют до начала наблюдений.
Нормативная основа работ
Сначала определяем тип, назначение и стадию эксплуатации резервуара. Профильные документы для нефтепродуктов нельзя автоматически применять к ёмкостям другого назначения.
Область применения и пояснения
- ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений», с опубликованной поправкой. Геодезические методы определения деформаций оснований, включая осадки, перемещения и крены.
- ГОСТ Р 58623-2019 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Резервуары вертикальные цилиндрические стальные. Правила технической эксплуатации», действующий стандарт. Применяется к вертикальным стальным резервуарам нефти и нефтепродуктов в составе объектов магистрального трубопровода; не распространяется автоматически на любой резервуар.
- СП 365.1325800.2017 «Резервуары вертикальные цилиндрические стальные для хранения нефтепродуктов. Правила производства и приемки работ при монтаже и испытаниях», действующий свод правил. Применяется при монтаже и испытаниях предусмотренных документом резервуаров; это не универсальный регламент мониторинга всех ёмкостей.
Перечень применимых требований, допуски и периодичность закрепляем в задании и программе с учётом проекта и условий эксплуатации. Статус и опубликованные изменения проверены по карточкам Росстандарта 12 сентября 2026 года; перед началом работ редакции проверяются повторно.
Частые вопросы
Можно ли выполнить только один цикл
Разовая съёмка фиксирует состояние. Для определения изменений во времени нужны сопоставимые повторные измерения или пригодные исходные материалы.
Нужно ли освобождать резервуар
Условия зависят от контролируемых участков и метода. Доступ и режим согласуют с эксплуатацией; измерения внутри не предполагаются автоматически.
С чего начать обращение
Направьте паспортные чертежи, схему основания, историю ремонтов, прежние наблюдения и описание режима заполнения.
