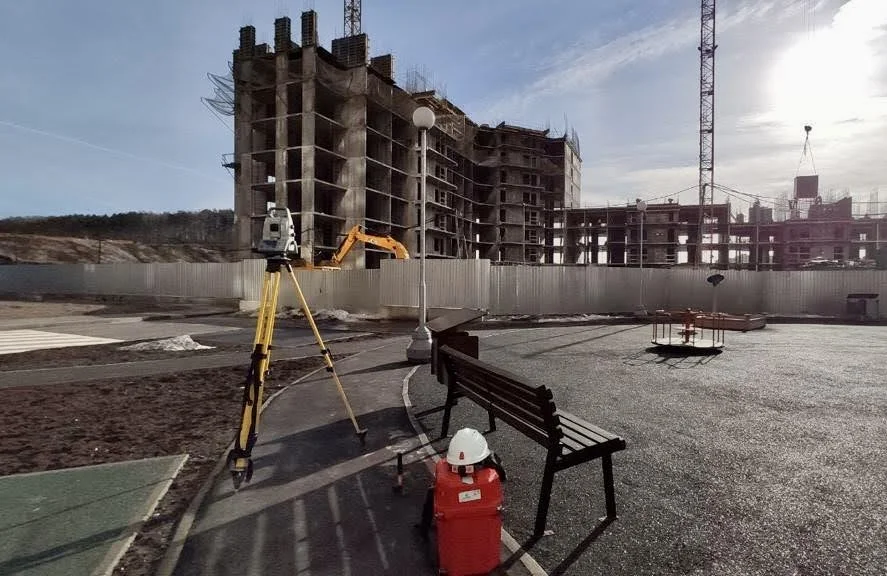

Строительная площадка из архива ЮСТАС – иллюстрация контекста наблюдений
Наблюдения за уровнем подземных вод включают в программу геотехнического мониторинга по задаче объекта. ЮСТАС согласует схему измерений и связь результатов с водопонижением, этапами строительства и наблюдениями за конструкциями.
Уровень воды как часть общей картины
Водоотлив, осадки и изменение условий фильтрации могут сопровождать строительные работы. Для наблюдения определяем точки, исходный уровень и режим измерений в составе программы геотехнического мониторинга.
Подготовка наблюдений
Проверяем конструкцию и состояние наблюдательных скважин, высотную привязку, доступ и возможность повторного измерения. При датчиках давления учитываем способ пересчёта показаний и необходимые компенсации по их документации.
Анализ
Сопоставляем ряды измерений с производственными событиями и другими контролируемыми параметрами. Одно изменение уровня не является самостоятельным доказательством причины осадки здания.
Материалы
Схема точек, привязка отметок, таблицы и графики во времени. Устройство новых скважин и гидрогеологические исследования согласуются отдельно от наблюдений по существующей сети.
Какие сведения нужны о скважине
Расположение, конструкция, паспорт и исходная высотная привязка. При создании новой наблюдательной сети буровые и гидрогеологические работы согласуются с профильными исполнителями.
Результат наблюдений
Журнал измерений, таблицы уровней и изменений, графики во времени, описание условий и пропусков. При сравнении точек используем согласованную высотную систему и сведения о том, какой горизонт наблюдается.
Нормативная основа работ
При строительстве наблюдение за уровнем подземных вод включаем в геотехническую программу с учётом инженерно-геологических данных и проектных решений.
Область применения и пояснения
- СП 305.1325800.2017 «Здания и сооружения. Правила проведения геотехнического мониторинга при строительстве», с изменением № 1. Подготовка и проведение геотехнических наблюдений при новом строительстве и реконструкции объектов, на которые распространяется документ.
Вопросы и ответы
Что контролируют при наблюдении за грунтовыми водами?
Измеряют уровень воды в согласованных точках и прослеживают его изменения во времени. Результаты сопоставляют с этапами строительства, водоотливом и другими данными мониторинга.
Можно ли использовать существующие скважины?
После проверки их конструкции, состояния, высотной привязки и доступа. Устройство новых скважин и гидрогеологические исследования согласуют отдельно от наблюдений по готовой сети.
Как выбирают периодичность наблюдений?
Её определяют в программе с учётом задачи, режима строительных работ и ожидаемых изменений. Для сопоставления результатов фиксируют время измерений и сведения о работах на площадке.
Можно ли автоматизировать измерения уровня?
Да, если условия скважины и выбранные датчики позволяют получить требуемые данные. Способ пересчёта показаний, необходимые компенсации и контрольные измерения определяют по документации приборов и программе.
Доказывает ли изменение уровня воды причину осадки здания?
Само по себе оно не подтверждает причину деформации. Специалисты рассматривают изменения уровня вместе с измерениями осадок, проектом, грунтовыми условиями и сведениями о работах.
Какие материалы получит заказчик?
Схему точек наблюдения, высотные привязки, таблицы и графики изменения уровня. В материалах указывают даты, условия измерений и ограничения данных; состав отчёта согласуют до начала работ.
