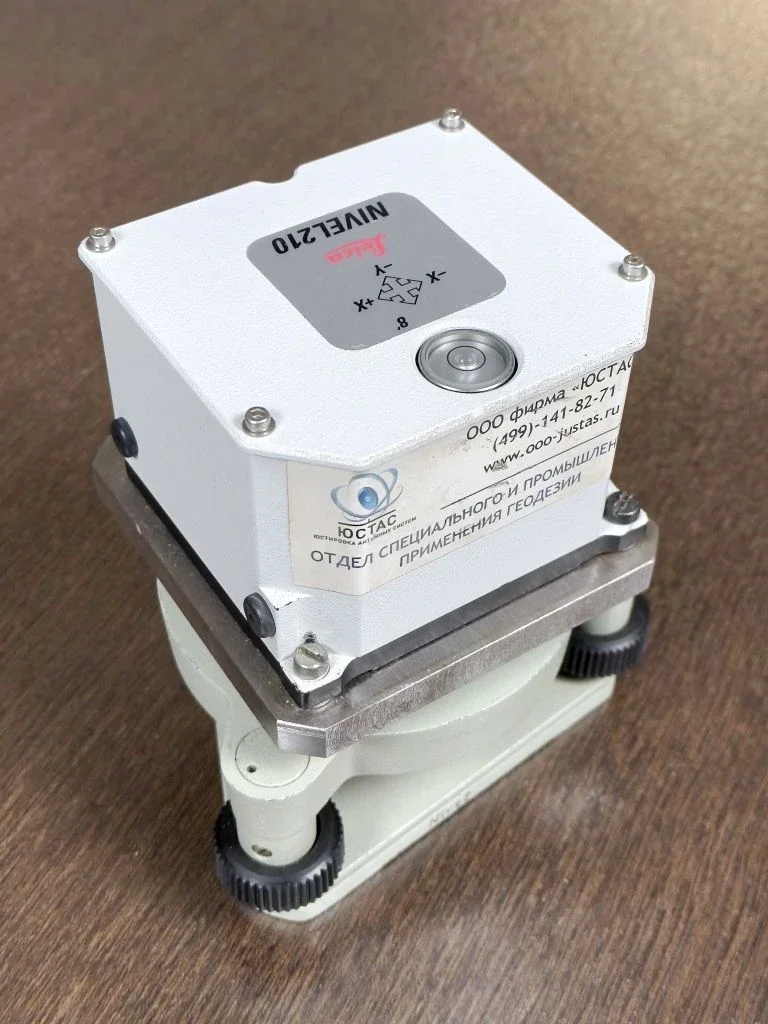

Наклономер Leica Nivel 210 из архива ЮСТАС – прибор для контроля наклона конструкций
ЮСТАС включает инклинометрические наблюдения в задачи контроля наклонов конструкций и перемещений грунтового массива. Перед подбором аппаратуры разграничиваем поверхностные датчики наклона и измерения по глубине скважины.
Два разных способа применения
Наклономер на конструкции измеряет локальный угол. Скважинная система позволяет сопоставлять положение измерительных участков по глубине. Эти задачи требуют разной аппаратуры и не сводятся к одному универсальному прибору.
Подготовка
Уточняем направление ожидаемого смещения, глубину или размеры конструкции, доступ к измерительной линии и стабильность её основания. Для скважинного метода особенно важны конструкция направляющей трубы и воспроизводимость положения зонда.
Изменения относительно нулевого цикла
Сопоставляем серии наблюдений, проверяем повторяемость и условия измерений. Профиль относительных перемещений рассматривается совместно с проектом и другими данными мониторинга.
Результат
Таблицы и графики наклонов либо перемещений по глубине, схема установки и комментарии к ограничениям. Глубина и частота измерений назначаются для объекта, а не переносятся из общего описания метода.
Организация наблюдений
Согласуем конструкцию измерительной линии, точки установки, ориентацию и нулевой цикл. Для скважинных работ профильных исполнителей и устройство скважин включаем в отдельный согласованный состав.
Проверка данных
При обработке сохраняем направление осей, интервалы и условия измерений. Смена датчика или повреждение направляющей требуют проверки связи с ранее полученными результатами.
Нормативная основа работ
Для грунтового массива и конструкций применяются разные схемы инклинометрии. В программе указываем назначение канала, закрепление и способ отсчёта; профильную методику выбираем под задачу.
Область применения и пояснения
- СП 305.1325800.2017 «Здания и сооружения. Правила проведения геотехнического мониторинга при строительстве», с изменением № 1. Подготовка и проведение геотехнических наблюдений при новом строительстве и реконструкции объектов, на которые распространяется документ.
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», с опубликованной поправкой. Организация обследования и мониторинга технического состояния в пределах области применения стандарта.
Вопросы и ответы
Что показывает инклинометрия?
В зависимости от системы – наклон конструкции либо профиль перемещений по измерительной линии. Метод выбирают по задаче объекта.
Можно ли контролировать перемещения грунта по глубине?
Такую задачу рассматривают для скважинных измерительных линий. Конструкцию, глубины и условия установки согласуют в программе.
Входит ли устройство скважин?
Бурение и оборудование скважин включают отдельным согласованным объёмом с участием профильных исполнителей.
Можно ли применить стационарные датчики?
Да, если выбранная система подходит задаче. Заранее определяют питание, связь, обслуживание и порядок контроля данных.
Как оформляют результаты?
Профили, таблицы или временные ряды с описанием точек, осей и условий измерений. Формат зависит от системы и программы.
Что нужно для подбора метода и расчёта?
Планы, разрезы, глубины, предполагаемые направления перемещений и сведения об установленных измерительных линиях.
