Исполнительная съёмка стеклянного купола здания МИД России

Объект и задача

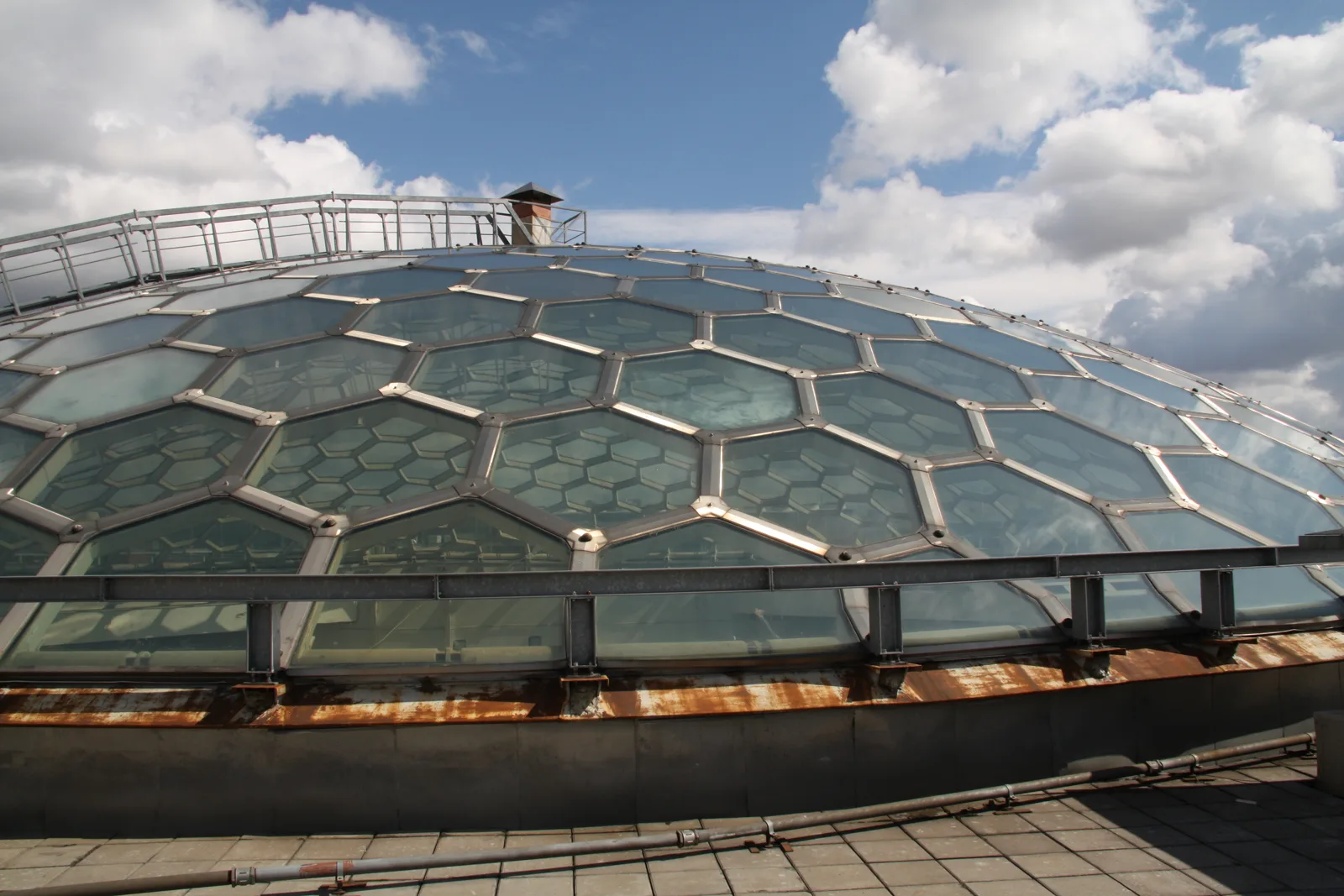

Стеклянный купол над атриумом корпуса № 1 здания МИД России. 2 сентября 2010 года ООО Фирма «ЮСТАС» выполнила исполнительную съёмку внешней поверхности перекрытия: определила координаты контрольных измерительных точек в узлах конструкции.

Как измеряли

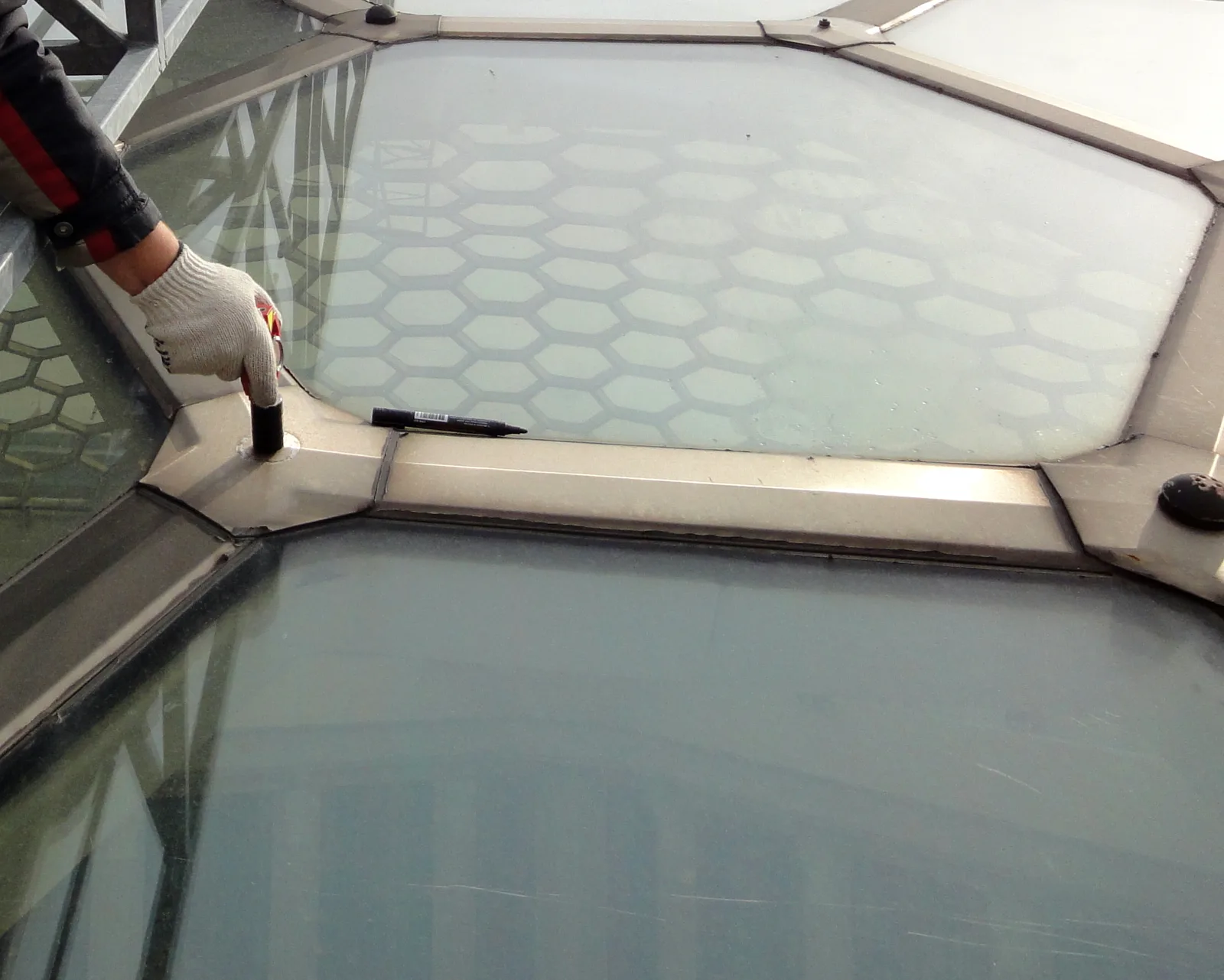

Тахеометр Leica TS09 с точностью измерения углов 1″. В узлах купола устанавливали отражатели и измеряли их положение с опорных точек.

Точность

Средняя квадратическая погрешность координат отражателя – 2,8 мм по каждой координате. Влияние устройства крепления отражателя – 3–4 мм. С его учётом итоговая погрешность положения точки – около 4–5 мм.

Результат

Каталог координат контрольных измерительных точек на внешней поверхности перекрытия атриума.
