Крылатское: контроль монтажа и мониторинг покрытия

Геометрия большепролётного покрытия

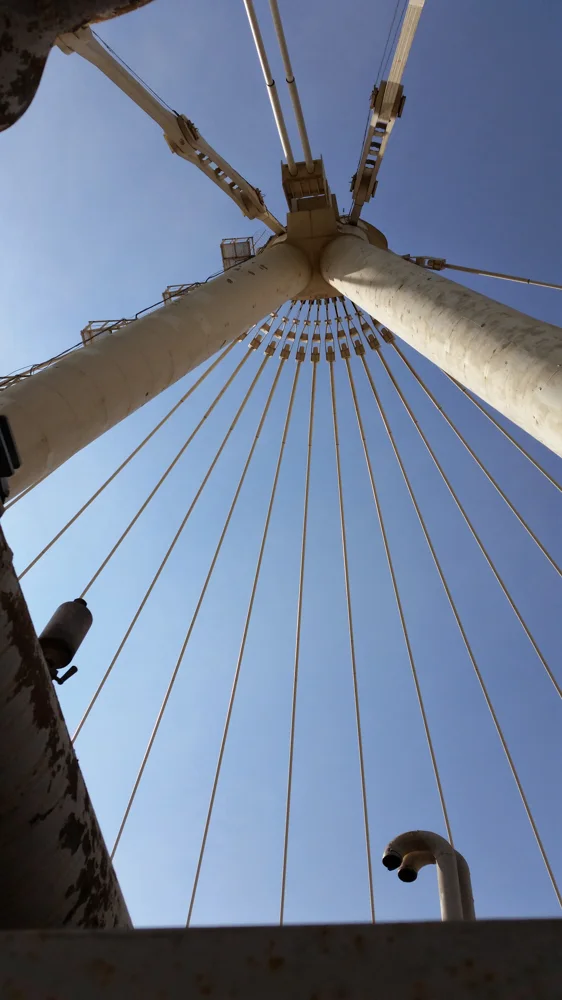

ООО Фирма «ЮСТАС» выполняла геодезические работы в конькобежном центре «Крылатское» на разных этапах: при монтаже покрытия, строительно-монтажных работах и последующих наблюдениях за деформациями. Задачи менялись вместе с состоянием сооружения: сначала требовалось контролировать установку элементов, затем - изменения положения основания и кровли.

2004 год: ванты, оттяжки, распорки и раскружаливание

По заказу ОАО «Стальмонтаж-ОПТИМ» специалисты ЮСТАС выполняли геодезический контроль установки вант, оттяжек и распорок, а также раскружаливания покрытия.

Раскружаливание - этап снятия временных опор и передачи нагрузки на постоянную несущую систему. Для геодезиста здесь важно сопоставлять положение конструкций с последовательностью монтажных операций: геометрия покрытия изменяется по мере включения элементов в работу.

2008 год: сопровождение строительно-монтажных работ

Следующий этап, отражённый в материалах ЮСТАС, - геодезическое сопровождение строительно-монтажных работ спортивного комплекса по заказу ЗАО «ТУКС-1». Особенность объекта - сложная конструктивная схема покрытия.

Последующие наблюдения за основанием и кровлей

В архивной карточке проекта за 2009–2014 годы указано слежение за деформациями основания и конструкции кровли; заказчик - ЦНИИСК имени В. А. Кучеренко. Отдельная запись за 2012 год относится к мониторингу деформаций и осадок основных несущих конструкций большепролётного вантово-ферменного покрытия по заказу ОАО «Научно-исследовательский центр «Строительство».

Для наблюдений в архиве указаны нивелиры Leica DNA и тахеометры Leica TPS1201 и TS11. Изменения отметок основания и положения элементов кровли рассматривались как взаимосвязанные задачи контроля сооружения.

Что важно при мониторинге похожего объекта

Для подготовки работ нужны конструктивная схема покрытия, расположение опор, этапы изменения нагрузок и предыдущие результаты наблюдений. По этим данным выбирают контролируемые точки, методы и периодичность измерений. Допуски и порядок передачи результатов согласуют применительно к конкретному сооружению.
