ПОЛИГОН-9000 – модель для средних изделий: кузовных панелей, деталей из ПКМ, крупных корпусов. Большая зона 600×450 мм уменьшает число стыковок, поэтому ошибка не накапливается на длине 1–1,5 м. Для изделий крупнее зону расширяют внешней фотограмметрией.
Сканер внесён в Госреестр средств измерений под номером 97728-26. Характеристики по рабочим зонам – в таблицах ниже; погрешности нормированы при +15…+25 °C.
Подбор под геометрию детали
Для модели 9000 указаны зоны 200×150 и 600×400 мм. Большая зона помогает охватить крупный участок, но имеет собственные характеристики. Нельзя переносить показатель для малой зоны на результат съёмки всей панели.
Как получается поверхность

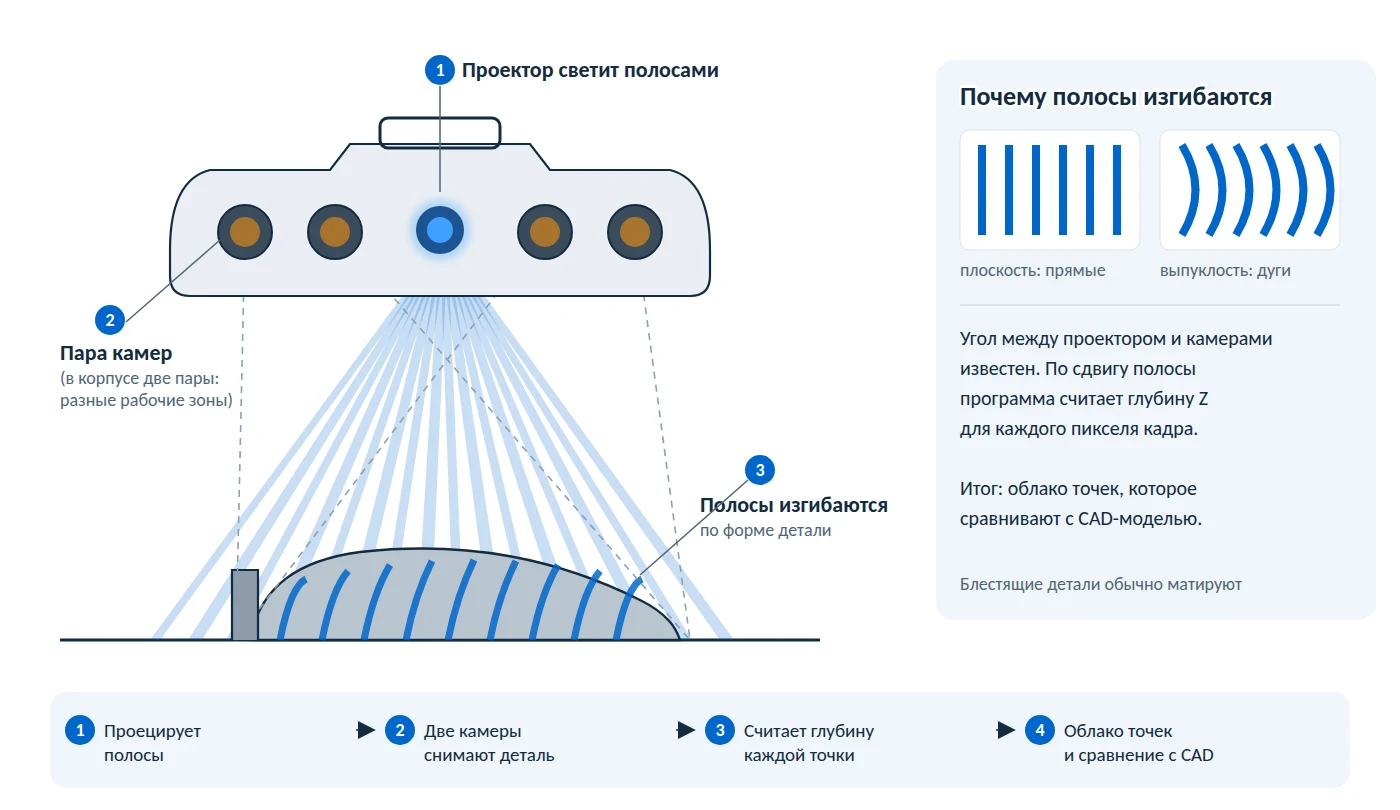

Сканер структурированного света наблюдает поверхность по проецируемому рисунку. Для полного описания детали выполняется несколько ракурсов и их согласование. Глубокие полости, блестящие и прозрачные поверхности требуют отдельной оценки возможности измерений.
Где применять
Контроль формы, сравнение с CAD, подготовка данных для обратного проектирования и документирование фактической поверхности. Допуски, базирование и способ обработки определяют до сканирования.
Как читать характеристики
В таблицах ниже сохранено разделение характеристик по рабочим зонам. Разрешение сканирования – не то же самое, что погрешность измерения линейного размера. Комплектацию объективами и доступные режимы уточняем для выбранного исполнения. Режимы, калибровку и условия среды сверяем по документации поставки.
Разобраться в моделях ПОЛИГОН · Обсудить контроль геометрии
Температура и метрологические условия
По предоставленному описанию утверждённого типа температура эксплуатации составляет от 0 до +40 °C. Приведённые пределы допускаемой абсолютной погрешности нормируются при температуре от +15 до +25 °C включительно. Это разные условия: возможность включить прибор не означает сохранение указанного предела погрешности во всём диапазоне. Характеристики сверены по таблицам 2–4 описания типа.
Вопросы об оборудовании
Чем сканер структурированного света отличается от ручного лазерного?
Он снимает участок поверхности целиком со штатива, а не линиями с руки. Поэтому точность и детализация выше, но деталь нужно вращать или переставлять.
Можно ли сканировать блестящие детали?
Блестящие и прозрачные поверхности искажают полосы. Их матируют тонким слоем спрея, который потом смывается.
Чем разрешение отличается от погрешности?
Разрешение – расстояние между точками облака, от него зависит, какие мелкие элементы будут видны. Погрешность – насколько точно измерены форма и размеры.
Нужна ли поверка?
Если измерения идут в официальный контроль качества – да. Для ПОЛИГОН утверждён тип СИ 97728-26 и есть методика поверки.
Как узнать стоимость и срок поставки?
Пришлите модель, количество, нужную комплектацию и срок. В предложении укажем стоимость, состав, условия оплаты и поставки. Наличие на складе и срок не следует определять только по карточке каталога.
Какие документы входят в поставку?
Паспорт, руководство и другие документы уточняем по позиции. Для средств измерений отдельно проверяем требования к поверке или калибровке и документы конкретного прибора. Не каждая принадлежность является самостоятельным средством измерений.
Как согласовать обучение и поддержку?
Укажите, нужна ли первичная настройка, обучение работе или помощь с действующим комплектом. Возможность, исполнителя и объём этих работ уточняем до покупки. Условия гарантии, ремонта и поддержки фиксируем в предложении и договоре.
Исполнения и характеристики
Сравнивайте рабочую зону, комплектацию и условия применения выбранного исполнения
Режим 200 – область 200×150×150 мм · артикул по запросу
| Разрешение камер | 9 Мп |
|---|---|
| Область сканирования Ш×Д×В, мм | 200×150×150 |
| Предел допускаемой абсолютной погрешности измерения формы, мкм | ±3 |
| Предел допускаемой абсолютной погрешности измерения диаметра, мкм | ±6 |
| Предел допускаемой абсолютной погрешности измерения линейных величин, мкм | ±10 |
| Разрешение сканирования, мм | 0.05 |
| Диапазон измерения размеров линейных объектов, мм | 0–125 |
| Диапазон измерения размеров объёмных объектов, мм | 0–75 |
| Температура эксплуатации | 0…+40 °C |
| Температура нормирования погрешности | +15…+25 °C |
Режим 600 – область 600×450×450 мм · артикул по запросу
| Разрешение камер | 9 Мп |
|---|---|
| Область сканирования Ш×Д×В, мм | 600×450×450 |
| Предел допускаемой абсолютной погрешности измерения формы, мкм | ±4 |
| Предел допускаемой абсолютной погрешности измерения диаметра, мкм | ±10 |
| Предел допускаемой абсолютной погрешности измерения линейных величин, мкм | ±25 |
| Разрешение сканирования, мм | 0.15 |
| Диапазон измерения размеров линейных объектов, мм | 0–400 |
| Диапазон измерения размеров объёмных объектов, мм | 0–200 |
| Температура эксплуатации | 0…+40 °C |
| Температура нормирования погрешности | +15…+25 °C |
