Серия 600 умеет всё, что серия 300, и добавляет работу без прямой видимости. Беспроводной контактный щуп БК-2 касается точки в отверстии или за углом, датчик 6Д передаёт не только положение, но и ориентацию детали или инструмента робота. По отражателю погрешность ±(10 мкм + 5 мкм/м), со щупом или 6Д – ±(30 мкм + 5 мкм/м).
Исполнения

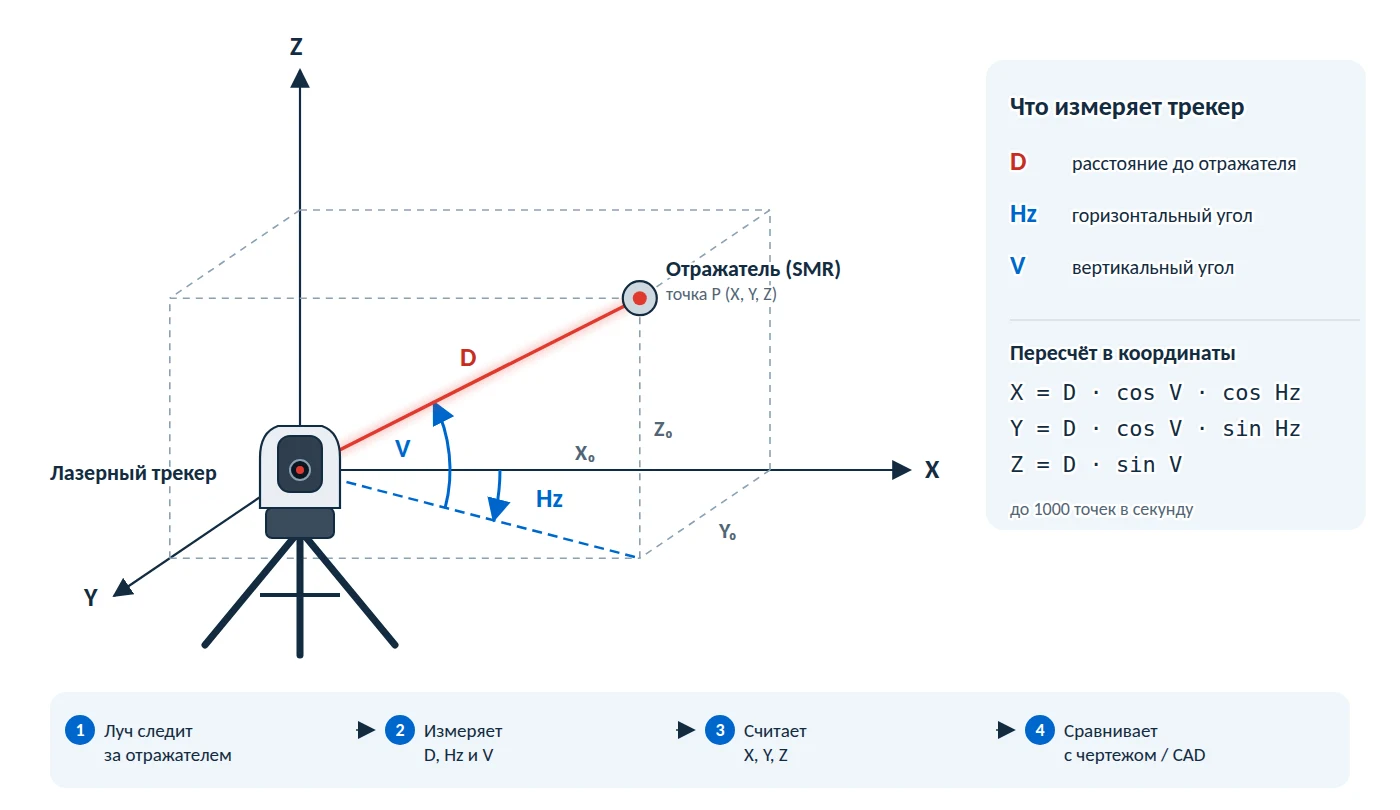

Цифра в названии – дальность по отражателю: 630 – до 30 м, 660 – до 60 м, 680 – до 80 м. Во всех исполнениях встроенный интерферометр (±0,5 мкм/м), дальномер ±10 мкм, метеостанция и скорость до 1000 точек в секунду.
Для каких задач
- Сборка и выверка оснастки, где часть точек закрыта.
- Контроль деталей с отверстиями, пазами и тыльными поверхностями.
- Калибровка станков и промышленных роботов: 6Д даёт три координаты и три угла.
- Контроль движения узла и положения инструмента.
Чем отличается от серии 300
| АЛЬТАИР 300 | АЛЬТАИР 600 | |
|---|---|---|
| Отражатель | ±(10 мкм + 5 мкм/м) | ±(10 мкм + 5 мкм/м) |
| Щуп БК-2 | нет | да |
| Датчик 6Д | нет | да, ±(30 мкм + 5 мкм/м) |
| Дальность | 30, 60, 80 м | 30, 60, 80 м |
Если все точки доступны для отражателя, АЛЬТАИР 300 решит задачу. Расширить серию 300 до 600 позже нельзя – выбирайте с запасом по задачам.
Поверка
Системы АЛЬТАИР внесены в Госреестр средств измерений под номером 98811-26, изготовитель ООО «АПЕКС», Москва. Межповерочный интервал один год.
Сравнить все модели трекеров · Измерения лазерным трекером как услуга
Вопросы об оборудовании
Лазерный трекер АПЕКС АЛЬТАИР 600 (630, 660, 680): как проверить точность для нашей задачи?
Нужны допуски, размеры объекта и расстояния до точек. Сопоставим их с характеристиками выбранного исполнения и условиями в цехе. Точность системы оценивают с учётом принадлежностей, температур и схемы измерений.
Можно ли измерять скрытые точки?
Возможность зависит от поддержки щупов и других принадлежностей конкретной моделью. Перед подбором нужны схема детали и описание доступа. Совместимость устройств проверяем отдельно; наличие этой функции у другого трекера серии ничего не гарантирует.
Какие отражатели и ПО нужны?
Выбор зависит от измеряемых элементов, крепления целей и требуемого отчёта. Согласуем отражатели, опоры, стойку, ПО и лицензии отдельными позициями. Перед покупкой проверяем поддержку модели выбранным программным обеспечением.
Как узнать стоимость и срок поставки?
Пришлите модель, количество, нужную комплектацию и срок. В предложении укажем стоимость, состав, условия оплаты и поставки. Наличие на складе и срок не следует определять только по карточке каталога.
Какие документы входят в поставку?
Паспорт, руководство и другие документы уточняем по позиции. Для средств измерений отдельно проверяем требования к поверке или калибровке и документы конкретного прибора. Не каждая принадлежность является самостоятельным средством измерений.
Как согласовать обучение и поддержку?
Укажите, нужна ли первичная настройка, обучение работе или помощь с действующим комплектом. Возможность, исполнителя и объём этих работ уточняем до покупки. Условия гарантии, ремонта и поддержки фиксируем в предложении и договоре.
Исполнения и характеристики
Сравнивайте одинаковые режимы измерений, комплектацию и условия нормирования точности
АЛЬТАИР 630 / 660 / 680
| Исполнения и дальность | 630–30 м, 660–60 м, 680–80 м |
|---|---|
| Интерферометр (IFM) | Да, ±0,5 мкм/м |
| Дальномер | ±10 мкм |
| Пространственная погрешность | ±(10 мкм + 5 мкм/м) |
| Горизонтальный угол | ±360° |
| Вертикальный угол | −145…+145° |
| Минимальная дистанция | 0,1 м |
| Скорость измерений | 1000 точек/с |
| Скорость слежения | 3 м/с |
| Встроенный уровень | ±1″, диапазон ±616″ |
| Рабочая температура | −10…+45 °C |
| Влажность | 0–95 % без конденсата |
| Метеостанция | температура ±0,1 °C, влажность ±6 %, давление ±0,75 мм рт. ст. |
| Сенсор | 220×256×480 мм |
| Контроллер | 200×110×55 мм, 0,6 кг |
| Питание | Внешняя батарея, от 6 ч |
| Связь | LAN / Wi-Fi |
| Госреестр СИ | 98811-26 |
| Щуп БК-2 | Да |
| Датчик 6Д | Да |
| Погрешность со щупом или 6Д | ±(30 мкм + 5 мкм/м) |
