Любая цифра в геодезии отсчитывается от чего-то. Отметка, координата, осадка, перемещение – всё это разности относительно исходных точек.
Если исходные точки сами двигаются, все цифры становятся красивыми и неверными одновременно: внутренняя сходимость отличная, ведомости в допуске, а здание тем временем садится.
Поэтому работа начинается не с измерений, а с закладки знаков, от которых потом будут отсчитываться годы.
Что входит в разбивочную основу
Пункт 4.11.2 СП 126.13330.2017 задаёт состав:
> «В состав основы должны включаться точки пересечения продольных и поперечных осей здания»
и далее – точки осей по контуру здания, точки в створах осей, а также:
> «реперов в количестве не менее трех штук на расстоянии не более 0,5 км от возводимого здания»
Три репера – это не перестраховка. Два репера не позволяют понять, который из них сдвинулся: разность между ними изменилась, а кто виноват – неизвестно. Три дают возможность найти ушедший.
Для сетей инженерно-технического обеспечения пункт 5.11 требует реперы не далее 1 км от объекта и не реже чем через 0,5 км по трассе.
Пункт 4.11.3 добавляет требование, которое на практике решает судьбу всей сети: местоположение знаков проектируют так, чтобы на всех этапах обеспечивались их сохранность и возможность наблюдения за деформациями. Репер, оказавшийся под отвалом грунта или в пятне будущего проезда, бесполезен независимо от того, как аккуратно его заложили.
На какую глубину
Здесь норма даёт числа, и они объясняют, почему закладка репера – это земляные работы, а не забивание штыря.
Грунтовые реперы, пункт 9.6:
> «Реперы закладываются на глубину не менее 1 м ниже максимальной глубины промерзания в данной климатической зоне»
Закладывают кустом из трёх и более реперов, расстояние между соседними не более 12 м.
Посчитаем для Москвы. Нормативная глубина промерзания суглинков – порядка 1,3–1,4 м. Значит, нижний конец репера должен быть на глубине около 2,3–2,4 м.
Глубинные реперы, пункт 9.7 – для особо ответственных сооружений:
> «на глубину до залегания скальных пород»
А если скальные породы недоступны – на глубину не менее 100 м.
Разница между этими двумя типами и есть разница между «измеряем осадку здания» и «измеряем движение земной поверхности».
Почему именно ниже промерзания
Потому что промерзающий грунт пучит. Зимой он поднимается, весной опускается, и знак, заложенный выше границы промерзания, ходит вместе с ним на сантиметры.
А осадки, которые мы ищем, – это миллиметры. Сезонное движение репера на 20 мм полностью перекрывает осадку здания в 5 мм и делает весь цикл наблюдений бессмысленным.
Именно поэтому репер уходит на глубину, где температура грунта в течение года практически не меняется.
Сохранность и проверка устойчивости
Пункт 4.13: знаки «должны сохраняться на весь период процесса строительства», а их устойчивость проверяется
> «не реже двух раз в год (в весенний и осенне-зимний период)»
Сроки выбраны не случайно – это точки годового цикла, в которых пучение максимально расходится.
Пункт 7.5 требует большего: перед разбивкой исполнитель проверяет неизменность положения ближайших знаков повторными измерениями элементов основы. То есть не раз в полгода, а каждый раз перед работой.
Пункт 9.9 задаёт способ проверки стабильности внешней исходной основы – геометрическое нивелирование коротким лучом. Короткий луч нужен, чтобы убрать влияние рефракции и неравенства плеч: на этой проверке экономить нельзя, потому что она проверяет сам фундамент всех остальных цифр.
Что должно быть в акте
Пункт 4.12: при передаче знаков
> «к акту передачи-приемки должны прилагаться каталоги координат знаков и отметки реперов»
Система координат – МСК субъекта РФ, если в проекте производства геодезических работ не принято иное.
Акт без каталога – бумага ни о чём. Принимать такую передачу нельзя: через год, когда понадобится восстановить вынесенную ось, восстанавливать будет не от чего.
Что мы делаем
Проектирование схемы основы с учётом будущего пятна застройки, отвалов и проездов – чтобы знаки дожили до конца стройки. Закладка грунтовых реперов кустами ниже глубины промерзания, при необходимости – глубинных. Привязка к государственной сети, уравнивание, каталог координат и отметок. Проверка устойчивости в сроки по норме и перед каждым циклом наблюдений.
Приборы: тахеометры Leica TS60 и TS16, высокоточные нивелиры. Все с действующей поверкой – копии свидетельств прикладываем к отчёту.
На фотографиях – закладка пунктов разбивочной основы и реперов на городской площадке.
Что спросить у подрядчика
- На какую глубину заложены реперы и как эта глубина соотносится с глубиной промерзания здесь?
- Сколько реперов в кусте? Если один – как вы узнаете, что он не ушёл?
- Когда последний раз проверялась устойчивость знаков и чем это подтверждается?
- Есть ли каталог координат и отметок в акте передачи?
---
Нормативные документы, названные на странице: - СП 126.13330.2017 «Геодезические работы в строительстве» (СНиП 3.01.03-84), с изменениями - ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений» - СП 22.13330.2016 «Основания зданий и сооружений»
Ссылки со страницы: геодезическое сопровождение строительства, предельные значения осадок, мониторинг ограждения котлована, исполнительная съёмка, словарь.

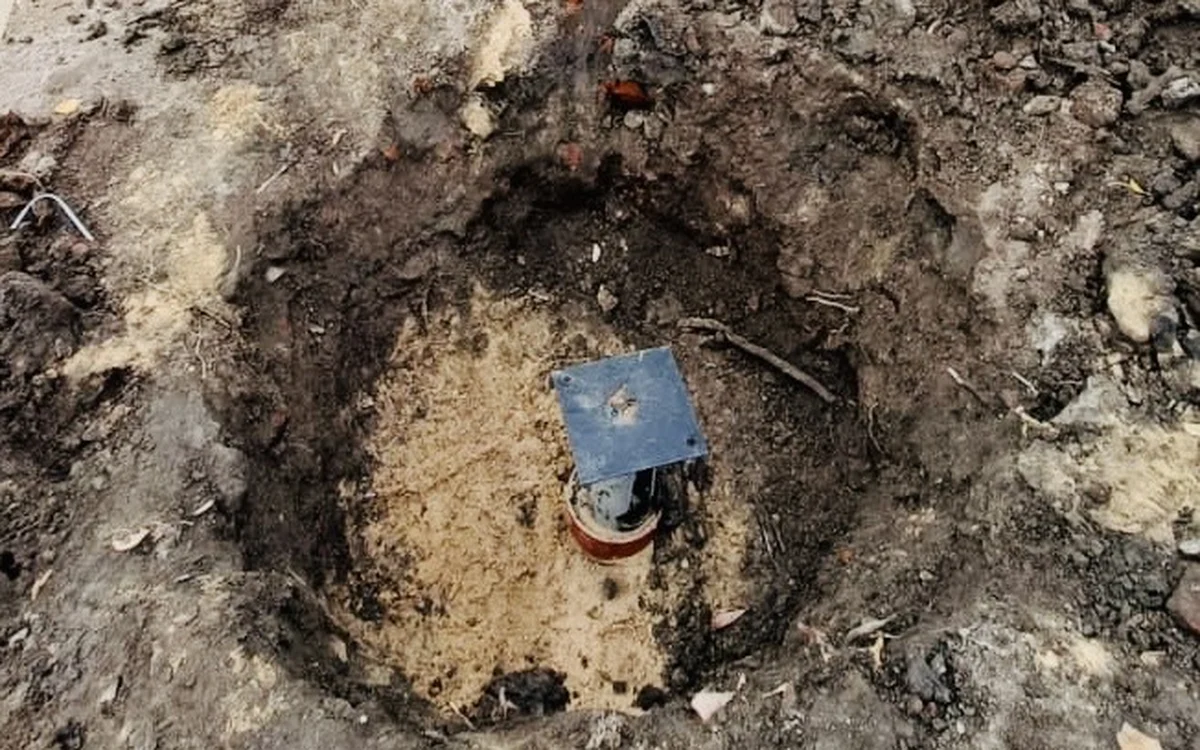

Фотографии: `gro-1.jpg` (площадка), `gro-2.jpg` (разбивочные работы), `gro-3.jpg` (труба репера с маркой в шурфе), `gro-5.jpg` (заложенный репер, прибор на заднем плане). Кадр 4 – после получения согласия сотрудника.
