Мониторинг БСА «Лужники» с тахеометром Leica TS60
Большепролётное покрытие стадиона требует контроля на всём пути от изготовления деталей до эксплуатации. На примере Большой спортивной арены «Лужники» видно, как отдельные измерения становятся многолетней системой наблюдений. Ниже - адаптированное изложение раздела научной статьи М В Маркова, А Р Артемова и А И Вдовенко, опубликованной в 2023 году в «Вестнике НИЦ „Строительство“»
Геометрия покрытия начинается на заводе
Во время реконструкции 1996–1997 годов специалисты ЮСТАС проверяли размеры элементов покрытия на предприятиях в Белгороде и Челябинске. На стадионе выполняли разбивку стапеля и контролировали пространственное положение собираемых конструкций. Проверки до монтажа были важны для сопряжения деталей в едином контуре, а не только для соответствия каждого элемента своему чертежу
Внутреннее кольцо покрытия собирали на земле и затем поднимали целиком. В статье приведены его характеристики: периметр около 600 м и подъём на высоту 45 м. Такая последовательность требовала связать заводские измерения, сборку и контроль положения конструкции на стадионе
От монтажа к наблюдению за перемещениями

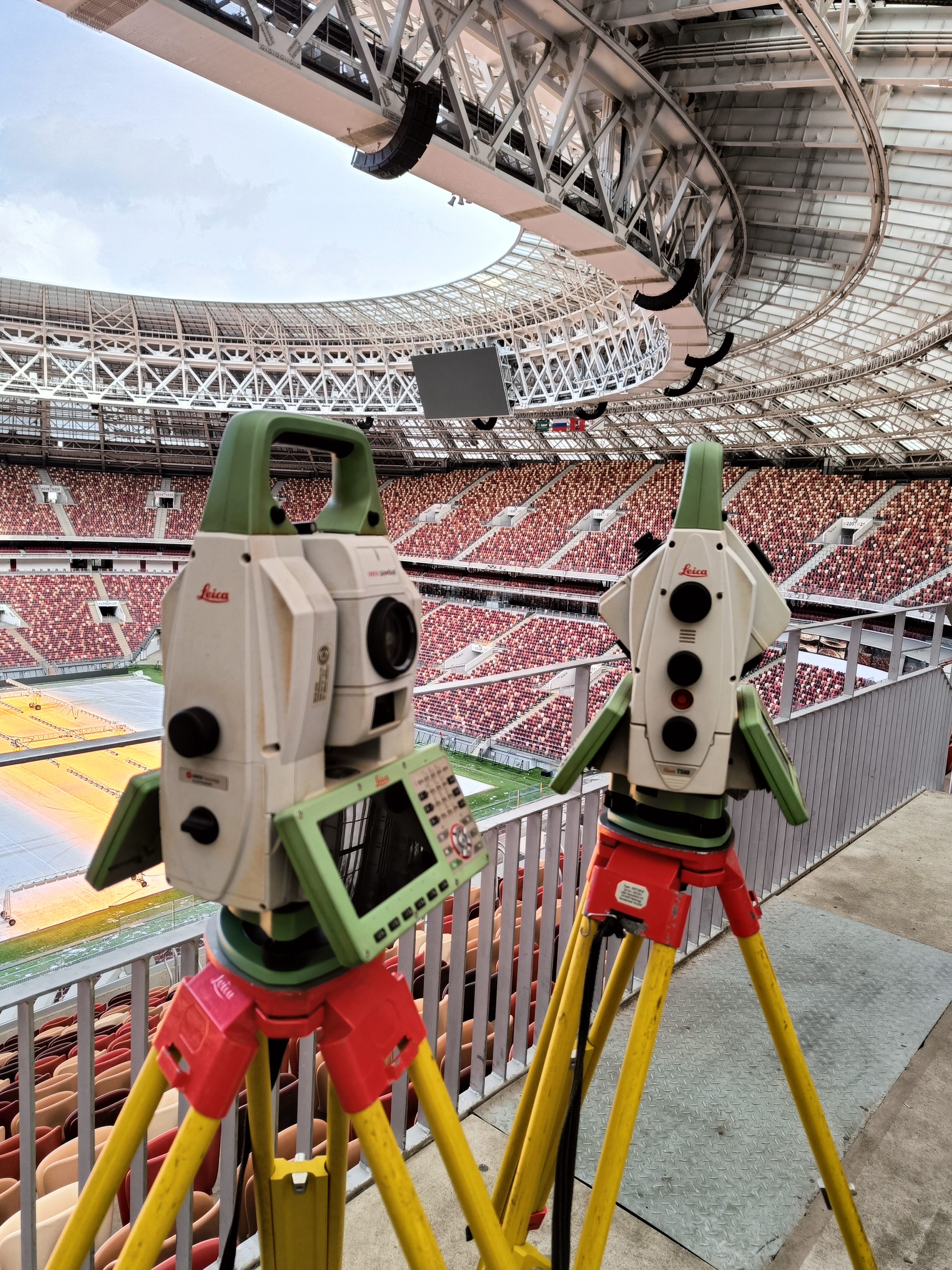

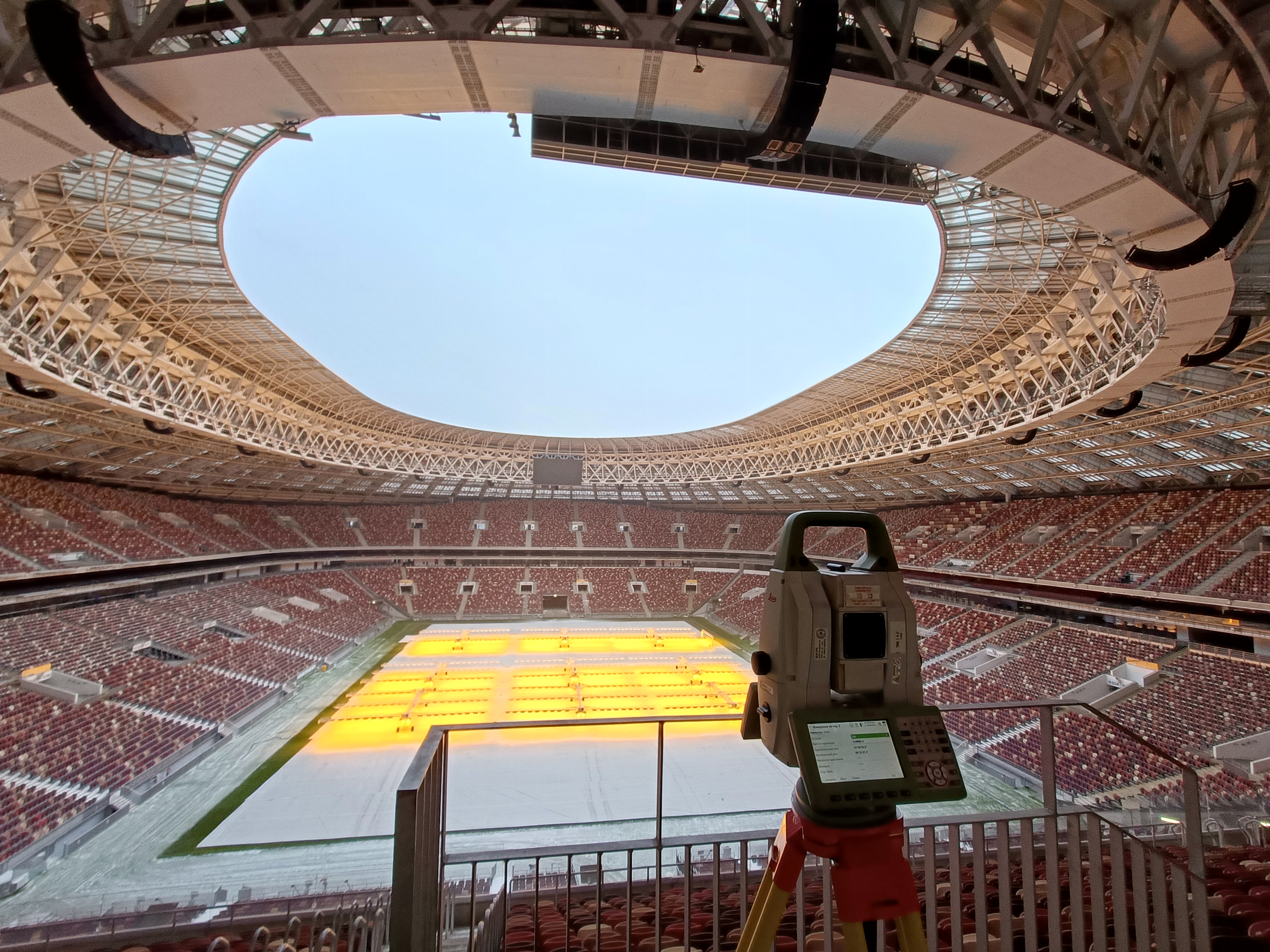

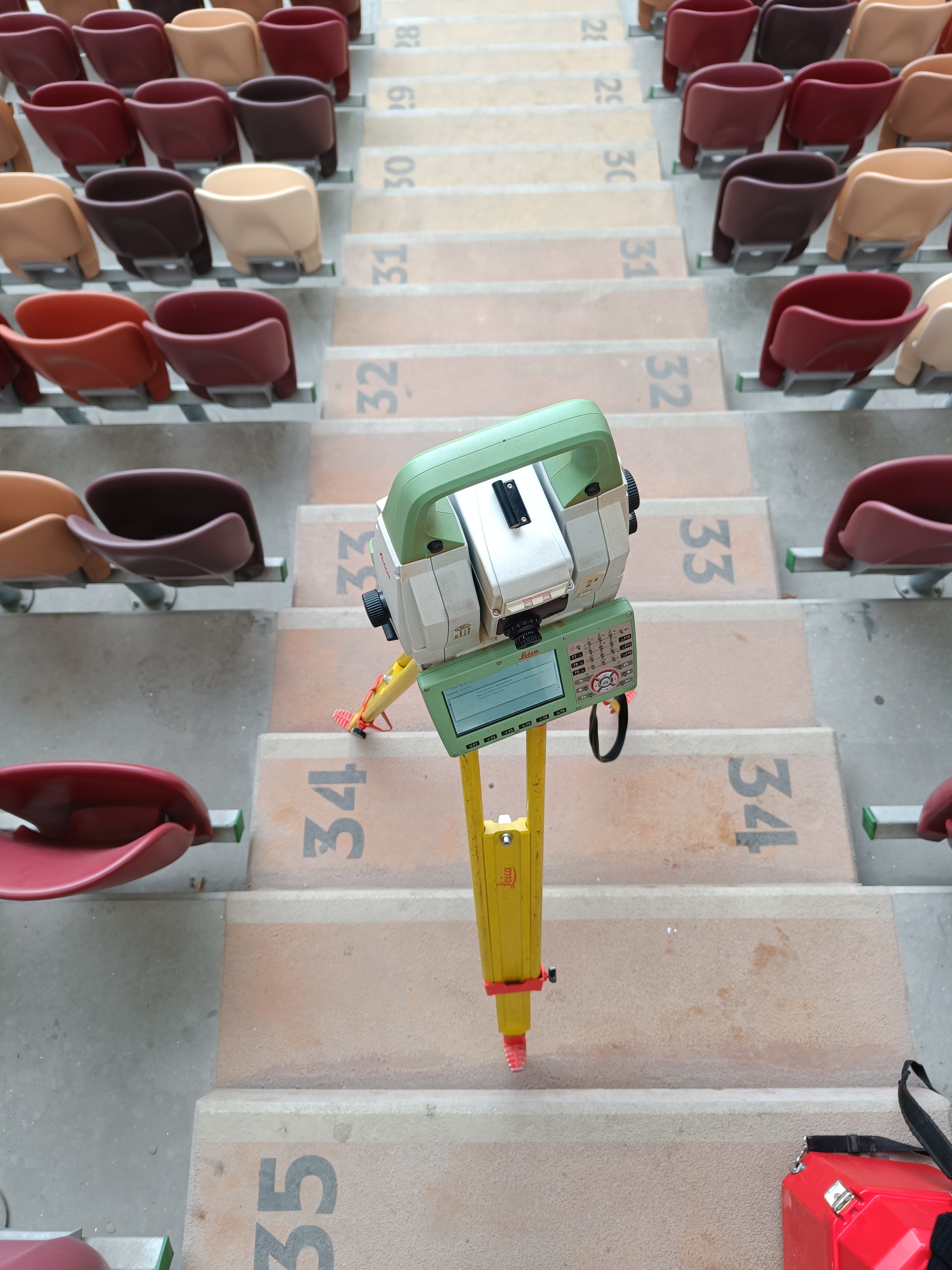

Одновременно с работами над покрытием разрабатывалась методика наблюдений за его прогибами и перемещениями. По данным публикации, измерения после раскружаливания начались весной 1997 года. На внутреннем и внешнем контурах разместили по восемь визирных марок, а координаты определяли с четырёх опорных станций на трибунах
Полевые измерения передавали для обработки. Таблицы и схемы направлялись в ЦНИИСК имени В А Кучеренко. Так результаты геодезии становились исходными данными для оценки работы конструкций специалистами по строительной механике
Авторы описывают сезонное изменение высоты внутреннего контура примерно на 15 см. Это наблюдение относится к конкретной конструкции и периоду исследований - его нельзя использовать как допустимую величину перемещения для других сооружений. При анализе важно различать ожидаемую реакцию покрытия на условия эксплуатации и изменения, требующие дополнительного изучения
Реконструкция 2014–2017 годов
При следующей реконструкции ЮСТАС обеспечивала преемственность геодезических наблюдений и контроль деформаций внешней стены и покрытия. Сохранение предыдущих циклов позволяло сопоставлять новые измерения с уже накопленной историей объекта
В публикации также отмечены обучение специалистов и внедрение автоматизированных комплексов в ООО «МИП-строй № 1». Для заказчика это существенная часть организации мониторинга: приборы должны работать по согласованной методике, а результаты - оставаться сопоставимыми при изменении исполнителей и этапов работ
Что этот опыт означает для нового объекта
Программу наблюдений следует связывать с конструктивной схемой, этапами монтажа и вопросами проектировщика. Для повторных циклов нужны устойчивые исходные пункты, определённые контрольные точки и понятный порядок обработки. Назначение точности и оценка перемещений относятся к конкретному заданию, поэтому готовую схему стадиона нельзя механически переносить на другое здание
Мониторинг зданий и сооружений · Геодезический мониторинг · Программа мониторинга
Научный оригинал
М В Марков, А Р Артемов, А И Вдовенко - «Применение геодезических методов для предупреждения возникновения аварийных ситуаций при строительстве и эксплуатации зданий и сооружений» - Вестник НИЦ «Строительство», 2023, том 38, № 3, страницы 106–127
