Заключение о техническом состоянии – это не впечатление от осмотра. Это вывод, который опирается на измеренные величины: прогиб такой-то, крен такой-то, отклонение от вертикали такое-то.
А у каждой измеренной величины есть погрешность. Если её не назвать, сравнивать значение с допуском нельзя – и вся доказательная часть заключения повисает.
Что в обследовании измеряют
ГОСТ 31937-2024 относит обмерные работы к детальному (инструментальному) обследованию (п. 5.1.13). Пункт 5.1.17 перечисляет, что именно проверяют:
- разбивочные оси и фактические размеры, пролёты и шаг конструкций;
- размеры расчётных сечений, узлы опирания, положение стыков;
- вертикальность и соосность опор;
- прогибы, изгибы, отклонения от вертикали, наклоны, выпучивания, перекосы, смещения и сдвиги.
Для фундаментов (п. 5.2.15) – осадки, крены, прогибы и кривизна.

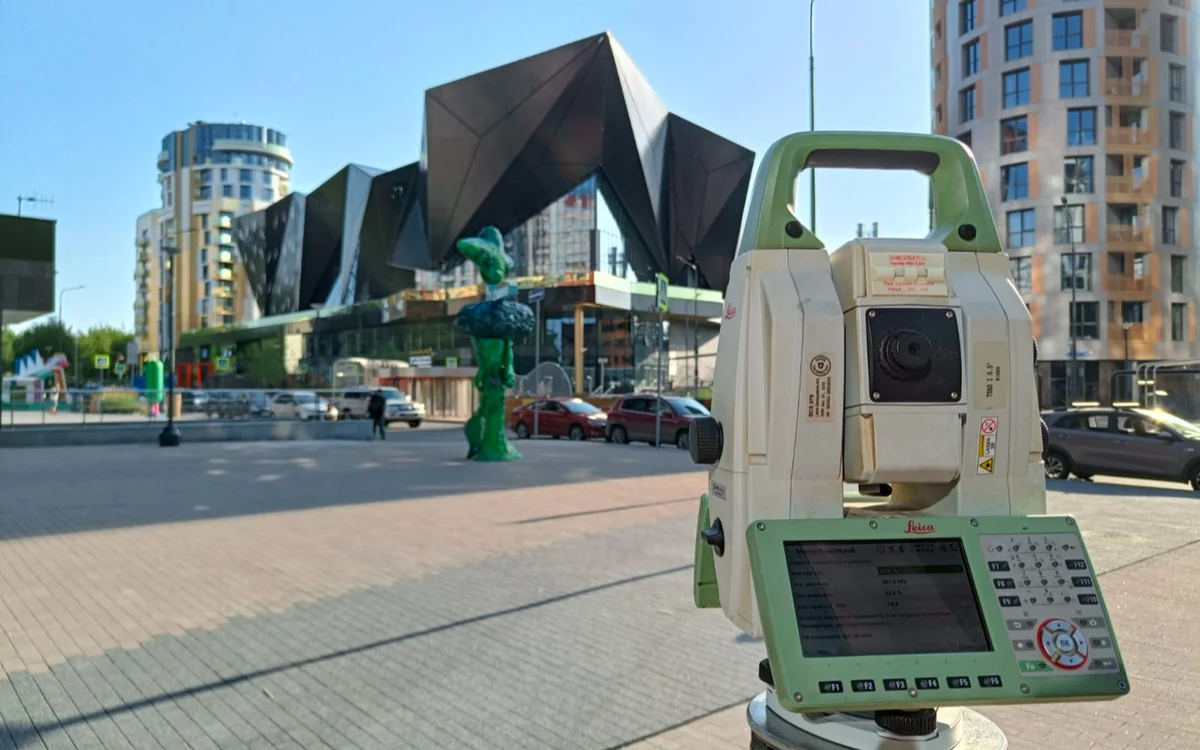

Пункт 5.1.16 перечисляет инструмент – от рулетки и отвеса до нивелиров, теодолитов и дальномеров – и заканчивается требованием, которое стоит прочитать внимательно:
> «Все применяемые приборы и инструмент должны быть поверены в установленном порядке.»
Это значит, что к заключению прикладываются действующие свидетельства о поверке. Прибор без поверки – это не измерение, а оценка на глаз, и в суде она не стоит ничего.
Лазерное сканирование и фотограмметрию с построением ортофотопланов стандарт допускает прямо (пп. 5.1.9–5.1.10) – для фиксации дефектов и предварительной оценки общих деформаций.
С чем сравнивают прогиб
Предельные прогибы задаёт приложение Д СП 20.13330.2016. Величина записана долей пролёта, и зависит она не от материала, а от того, какое требование защищается: эстетико-психологическое (чтобы прогиб не был заметен глазу) или физиологическое (чтобы при проходе крана или транспорта не возникало неприятных ощущений).
Поэтому вопрос «какой прогиб допустим» без указания пролёта, назначения конструкции и группы режимов работы крана ответа не имеет. Значение смотрят в таблице приложения Д по конкретной строке.
Главное: прогиб измеряется не от горизонтали
Здесь ошибаются чаще всего, и ошибка не видна в отчёте.
Прогиб – это отклонение от прямой, соединяющей опоры конструкции, а не от горизонтальной плоскости. Это разные вещи, и расходятся они в двух случаях.
Опоры просели. Если одна опора ушла вниз на 40 мм, нивелир покажет «прогиб» 40 мм там, где конструкция вообще не изогнулась. Это осадка опоры, а не прогиб, и лечится она совсем другим.
Строительный подъём. Фермы и крупные балки часто изготавливают с выгибом вверх, который под нагрузкой выбирается. Конструкция с подъёмом 80 мм, прогнувшаяся на 80 мм, стоит ровно горизонтально – и измерение от горизонтали даст ноль при полностью выбранном подъёме.
Отсюда правило: сначала снимаются отметки опорных узлов, затем точки по длине конструкции, и прогиб считается от хорды между опорами. Если в отчёте об обследовании нет отметок опор – прогиб там посчитан неправильно, каким бы точным ни был прибор.
Крены и отклонения от вертикали
Крен – величина относительная: отношение разности осадок к расстоянию между точками. Предельные значения крена для зданий даёт таблица Г.1 приложения Г СП 22.13330.2016, вместе с предельными осадками.
Отклонение от вертикали отдельной конструкции (колонны, стены) – другая величина, и измеряется она иначе: по двум взаимно перпендикулярным направлениям, иначе результат зависит от того, с какой стороны встал прибор.
Распространённая ошибка в заключениях – подменять одно другим. Отклонение колонны от вертикали не равно крену здания, и сравнивать его с таблицей Г.1 нельзя.
Про погрешность – снова
ГОСТ 31937-2024 требует метрологического обеспечения средств измерений (п. 4.10), но числовых требований к точности не содержит: их задаёт программа работ.
Значит, программу надо читать. Если допуск на прогиб балки 24 мм, а измерение выполнено с погрешностью 5 мм, вывод «прогиб 26 мм, превышение» некорректен – он в пределах неразличимости. Честная формулировка: «прогиб 26 ± 5 мм, превышение допуска не подтверждается однозначно, требуется измерение более высокой точности».
Такая формулировка выглядит слабее. Но она единственная, которая выдержит разбор.
Что получает заказчик
- обмерные планы и разрезы с фактической геометрией;
- ведомость измеренных величин: прогибы, крены, отклонения от вертикали – каждая с погрешностью;
- сопоставление с предельными значениями по действующим нормам, с указанием пролёта и назначения конструкции;
- при необходимости – облако точек и модель фактической геометрии по данным лазерного сканирования;
- копии свидетельств о поверке приборов.
Что спросить у обследователя
- Прогиб вы считали от хорды между опорами или от горизонтали?
- Есть ли в отчёте отметки опорных узлов?
- Учтён ли строительный подъём?
- Какая погрешность у каждой измеренной величины и приложены ли свидетельства о поверке?
---
Нормативные документы, названные на странице: - ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» - СП 20.13330.2016 «Нагрузки и воздействия», приложение Д, таблица Д.1 - СП 22.13330.2016 «Основания зданий и сооружений», приложение Г, таблица Г.1 - ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений»
