Как устроена линейка API
API (Automated Precision Inc.) выпускает лазерные трекеры для промышленного контроля геометрии. Прибор измеряет расстояние и углы до отражателя, по которым определяются координаты точки. Дополнительные устройства расширяют доступ к поверхности и позволяют отслеживать ориентацию.
| Модель | Измерение расстояния | Для чего рассмотреть |
|---|---|---|
| RADIAN Core | ADM | Измерения с отражателем, контроль геометрии и выверка |
| RADIAN Plus | ADM | Измерения с отражателем, контактным щупом и ручным сканером |
| RADIAN Pro | ADM и IFM | Работа с интерферометром и дополнительными устройствами |
| iLT / iLTx | ADM | Компактная система со встроенным контроллером и аккумулятором |
ADM измеряет абсолютное расстояние до цели. IFM использует интерферометрическое измерение. Выбирать прибор только по наличию IFM недостаточно: сравните пространственную погрешность, рабочую дальность, доступ к точкам и нужные принадлежности.

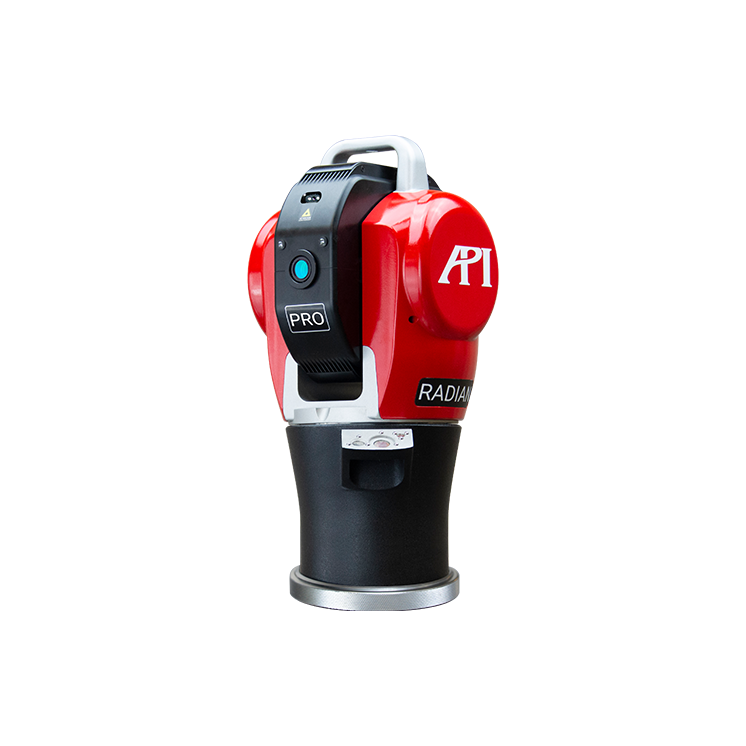

RADIAN Core, Plus и Pro
Core подходит для задач с обычным отражателем. Plus расширяет возможности за счёт щупа и сканера. Pro сочетает ADM и IFM.
У Core и Plus контроллер встроен в прибор; предусмотрены Wi-Fi и аккумуляторное питание. Для Pro используется внешний контроллер. Переносить параметры одной модели на всю линейку нельзя.
Совместимость аксессуаров RADIAN
| Принадлежность | Core | Plus | Pro |
|---|---|---|---|
| Отражатель SMR | Да | Да | Да |
| Контактный щуп vProbe | Нет | Да | Да |
| Ручной сканер iScan3D | Нет | Да | Да |
| Active Target | Да | Да | Да |
| SmartTrack Sensor | Нет | С RMS | Да |
Матрица относится к комплектации RADIAN из технической брошюры API. Для существующего прибора проверяют поколение устройства, прошивку, контроллер и лицензии. iScan III и iScan3D нельзя считать одной моделью по похожему названию.
Что делает каждая принадлежность
SMR. Сферический отражатель для измерения выбранных точек. Для повторных наблюдений нужны подходящие гнёзда и устойчивые опоры.
vProbe. Контактный щуп для отверстий, внутренних элементов и точек, где неудобно поставить отражатель. Измеряемую поверхность касается стилус; отслеживаемая часть щупа должна оставаться видимой трекеру.
iScan3D. Ручной лазерный сканер для получения облака точек поверхности в системе координат трекера. Нужен для сравнения формы с CAD и обратного проектирования. Выбор между отражателем, щупом и сканером.
Active Target. Активная цель, которая ориентируется к трекеру. Применяется для слежения за движущимися узлами.
SmartTrack Sensor и i360. Датчики для задач с шестью степенями свободы: тремя координатами и тремя углами. Состав системы согласуют под конкретную задачу автоматизации.
iLT, iLTx и iProbe
Семейство iLT объединяет ADM, контроллер, Wi-Fi и сменный аккумулятор в компактном корпусе. В брошюре API указана масса 4,9 кг с батареей. Исполнения iLT и iLTx имеют разные характеристики: перед выбором важно сравнить именно нужную версию.
Для iLT производитель описывает работу с vProbe, iScan3D и i360, а также отдельный контактный щуп iProbe. Его совместимость нельзя автоматически распространять на RADIAN.
Как собрать комплект
- Опишите измеряемые элементы и допуски.
- Определите дальность до цели и позиции прибора.
- Выберите способ измерения: отражатель, контактный щуп или сканер.
- Согласуйте стойку, опоры, питание и программное обеспечение.
- Проверьте комплект на типовой детали и определите формат отчёта.
Аксессуары для трекеров и подготовка комплекта перед покупкой.
Сравнение с другими системами
Для выбора системы полезно сопоставить АПЕКС АЛЬТАИР и Absolute Tracker по одному техническому заданию. Сравнение должно учитывать условия нормирования погрешности и стоимость полного комплекта.
